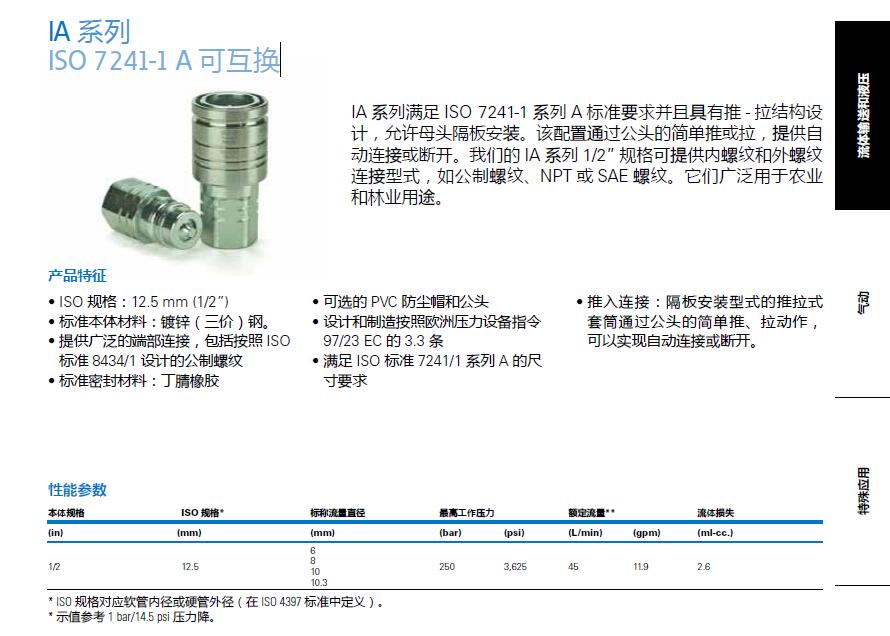

IA 系列 ISO 7241-1 A 可互换快速接头
IA Series ISO 7241-1 A Interchange

IA系列满足 ISO 7241-1系列 A标准要求并且具有推 -拉结构设计，允许母头隔板安装。该配置通过公头的简单推或拉，提供自动连接或断开。我们的 IA系列 1/2”规格可提供内螺纹和外螺纹连接型式，如公制螺纹、 NPT或 SAE螺纹。它们广泛用于农业和林业用途。 The IA Series meets ISO 7241-1 A Standard requirements and has a push-pull design, which allows the socket to be bulkhead-mounted. This configuration provides automatic connection or disconnection via a simple push or pull of the plug. Our IA
Series is available in 1/2”, with female or male end connections such as tube fittings, NPT, metric or SAE threads. It is widely used in agriculture and forestry applications.

IA 系列 ISO 7241-1 A 可互换快速接头
IA Series ISO 7241-1 A Interchange

产品特征

- ISO 规格：12.5 mm (1/2”)
- 标准本体材料：镀锌（三价）钢。
- 提供广泛的端部连接，包括按照 ISO 标准 8434/1 设计的公制螺纹
- 标准密封材料：丁腈橡胶
- 可选的 PVC 防尘帽和公头
- 推入连接：隔板安装型式的推拉式
- 设计和制造按照欧洲压力设备指令 套筒通过公头的简单推、拉动作，97/23 EC 的 3.3 条 可以实现自动连接或断开。
- 满足 ISO 标准 7241/1 系列 A 的尺寸要求

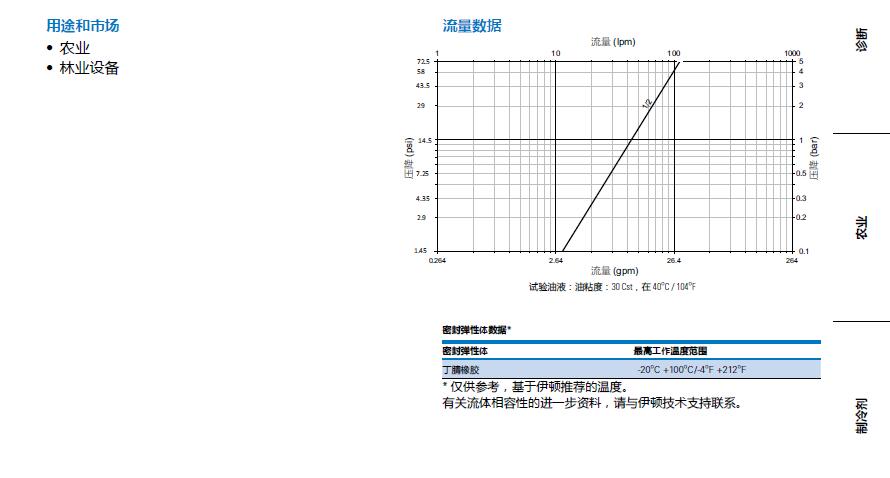

用途和市场

- 农业
- 林业设备

母头带内螺纹
本体ISO 标称流量
件号规格规格直径螺纹规格（内螺纹） 尺寸重量
NBR (in) (mm) (mm) NPT BSPP ISO 6149-1 SAE J 1926-1 图A B C 六角A B C 六角(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
12IAS37BS - 3/8-19 - - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.67 305
12IAS37 3/8-18 - - - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.67 305
12IAS50BS - 1/2-14 - - 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.66 300
12IAS50 1/2-14 - - - 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.67 305
1/2 12.5 10.3
12IAS16FMET - - M16x1.5 - 1 2.95 1.50 1.20 1.06 75 38 29.5 27 0.66 300
12IAS56UN - - - 9*16 18f UNF 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.71 320
12IAS75UN - - - 3/4 16f UNF 1 3.07 1.50 1.20 1.06 78 38 29.5 27 0.67 305
12IAS87UN - - - 7/8 14f UNF 1 3.19 1.50 1.30 1.18 81 38 33 30 0.74 335
要获得快换接头的连接长度，把尺寸 A（图 1）和 K（图 3）或 P（图 4）相加。
端部连接D
ISO 8434-1 ISO 8434-1 SAE J 1926-2
（标准形式） （隔板形式）
E G
F 六角

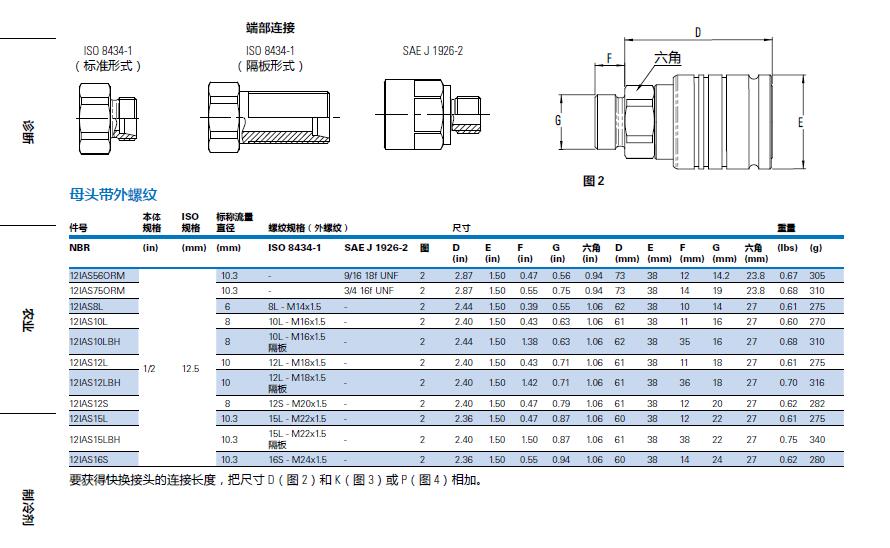

母头带外螺纹
图 2
件号
本体
规格
ISO
规格
标称流量
直径螺纹规格（外螺纹） 尺寸重量
NBR (in) (mm) (mm) ISO 8434-1 SAE J 1926-2 图D E F G 六角D E F G 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
12IAS56ORM 10.3 - 9/16 18f UNF 2 2.87 1.50 0.47 0.56 0.94 73 38 12 14.2 23.8 0.67 305
12IAS75ORM 10.3 - 3/4 16f UNF 2 2.87 1.50 0.55 0.75 0.94 73 38 14 19 23.8 0.68 310
12IAS8L 6 8L - M14x1.5 - 2 2.44 1.50 0.39 0.55 1.06 62 38 10 14 27 0.61 275
12IAS10L 8 10L - M16x1.5 - 2 2.40 1.50 0.43 0.63 1.06 61 38 11 16 27 0.60 270
12IAS10LBH 8 10L - M16x1.5
隔板- 2 2.44 1.50 1.38 0.63 1.06 62 38 35 16 27 0.68 310
12IAS12L 10 12L - M18x1.5 - 2 2.40 1.50 0.43 0.71 1.06 61 38 11 18 27 0.61 275
1/2 12.5
12IAS12LBH 10 12L - M18x1.5
隔板- 2 2.40 1.50 1.42 0.71 1.06 61 38 36 18 27 0.70 316
12IAS12S 8 12S - M20x1.5 - 2 2.40 1.50 0.47 0.79 1.06 61 38 12 20 27 0.62 282
12IAS15L 10.3 15L - M22x1.5 - 2 2.36 1.50 0.47 0.87 1.06 60 38 12 22 27 0.61 275
12IAS15LBH 10.3 15L - M22x1.5 隔板- 2 2.40 1.50 1.50 0.87 1.06 61 38 38 22 27 0.75 340
12IAS16S 10.3 16S - M24x1.5 - 2 2.36 1.50 0.55 0.94 1.06 60 38 14 24 27 0.62 280
要获得快换接头的连接长度，把尺寸 D（图 2）和 K（图 3）或 P（图 4）相加。
29
制冷剂 农业 诊断 特殊应用 气动 流体输送和液压
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
IA 系列
ISO 7241-1 A 可互换
ISO 6149-1
端部连接
SAE J 1926-1
H

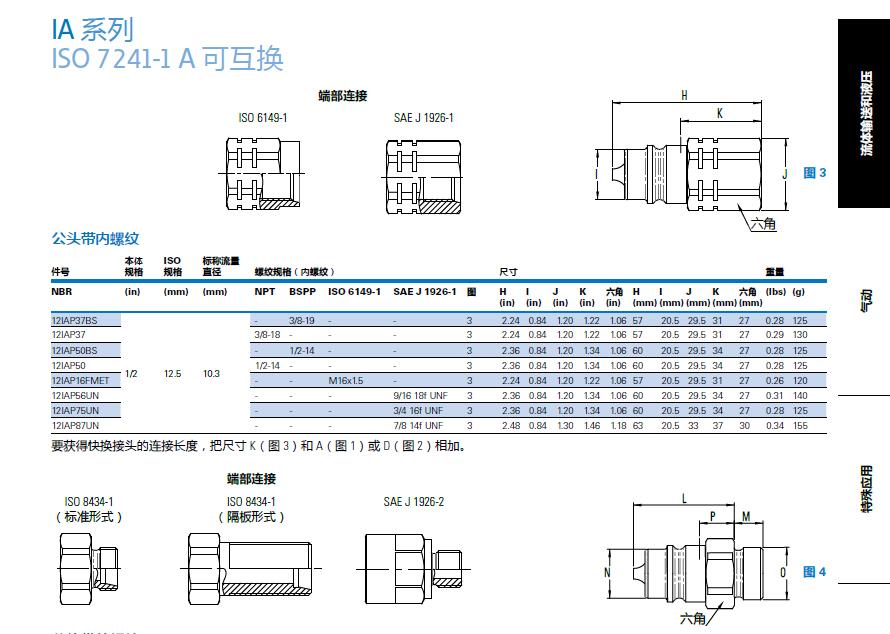

公头带内螺纹
件号
本体
规格
ISO
规格
标称流量
直径螺纹规格（内螺纹） 尺寸重量
六角
图 3
K
I J
NBR (in) (mm) (mm) NPT BSPP ISO 6149-1 SAE J 1926-1 图H I J K 六角H I J K 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
12IAP37BS - 3/8-19 - - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.28 125
12IAP37 3/8-18 - - - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.29 130
12IAP50BS - 1/2-14 - - 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
12IAP50 1/2-14 - - - 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
1/2 12.5 10.3
12IAP16FMET - - M16x1.5 - 3 2.24 0.84 1.20 1.22 1.06 57 20.5 29.5 31 27 0.26 120
12IAP56UN - - - 9/16 18f UNF 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.31 140
12IAP75UN - - - 3/4 16f UNF 3 2.36 0.84 1.20 1.34 1.06 60 20.5 29.5 34 27 0.28 125
12IAP87UN - - - 7/8 14f UNF 3 2.48 0.84 1.30 1.46 1.18 63 20.5 33 37 30 0.34 155
要获得快换接头的连接长度，把尺寸 K（图 3）和 A（图 1）或 D（图 2）相加。
端部连接
ISO 8434-1
（标准形式）
ISO 8434-1
（隔板形式）
SAE J 1926-2 L
公头带外螺纹
件号
本体
规格
ISO
规格
标称流量
直径螺纹规格（外螺纹） 尺寸
六角
O
重量
图 4
P M
N
NBR (in) (mm) (mm) ISO 8434-1 SAE J 1926-2 图L M N O P 六角L M N O P 六角(lbs) (g)
(in) (in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (mm)
12IAP56ORM 10.3 - 9/16 18f UNF 4 2.20 0.47 0.84 0.56 1.18 0.94 56 12 20.5 14.2 30 23.8 0.28 125
12IAP75ORM 10.3 - 3/4 16f UNF 4 2.20 0.55 0.84 0.75 1.18 0.94 56 14 20.5 19 30 23.8 0.29 130
12IAP8L 6 8L - M14x1.5 - 4 1.75 0.39 0.84 0.55 0.71 1.06 44.5 10 20.5 14 18 27 0.21 95
12IAP10L 8 10L - M16x1.5 - 4 1.71 0.43 0.84 0.63 0.67 1.06 43.5 11 20.5 16 17 27 0.21 95
12IAP10LBH 8 10L - M16x1.5
隔板- 4 1.75 1.38 0.84 0.63 0.71 1.06 44.5 35 20.5 16 18 27 0.30 135
12IAP12L 10 12L - M18x1.5 - 4 1.71 0.43 0.84 0.71 0.67 1.06 43.5 11 20.5 18 17 27 0.21 95
1/2 12.5
12IAP12LBH 10 12L - M18x1.5
隔板- 4 1.71 1.42 0.84 0.71 0.67 1.06 43.5 36 20.5 18 17 27 0.30 136
12IAP12S 8 12S - M20x1.5 - 4 1.71 0.47 0.84 0.79 0.67 1.06 43.5 12 20.5 20 17 27 0.22 102
12IAP15L 10.3 15L - M22x1.5 - 4 1.67 0.47 0.84 0.87 0.63 1.06 42.5 12 20.5 22 16 27 0.21 95
12IAP15LBH 10.3 15L - M22x1.5 隔板- 4 1.71 1.50 0.84 0.87 0.67 1.06 43.5 38 20.5 22 17 27 0.35 160
12IAP16S 10.3 16S - M24x1.5 - 4 1.67 0.55 0.84 0.94 0.63 1.06 42.5 14 20.5 24 16 27 0.22 100
要获得快换接头的连接长度，把尺寸 P（图 4）和 A（图 1）或 D（图 2）相加。
防尘塞和防尘帽
本体规格母头防尘塞件号公头防尘帽件号母头防尘塞
公头防尘帽(in) 塑料塑料
1/2 HP1513100 HP1513200
