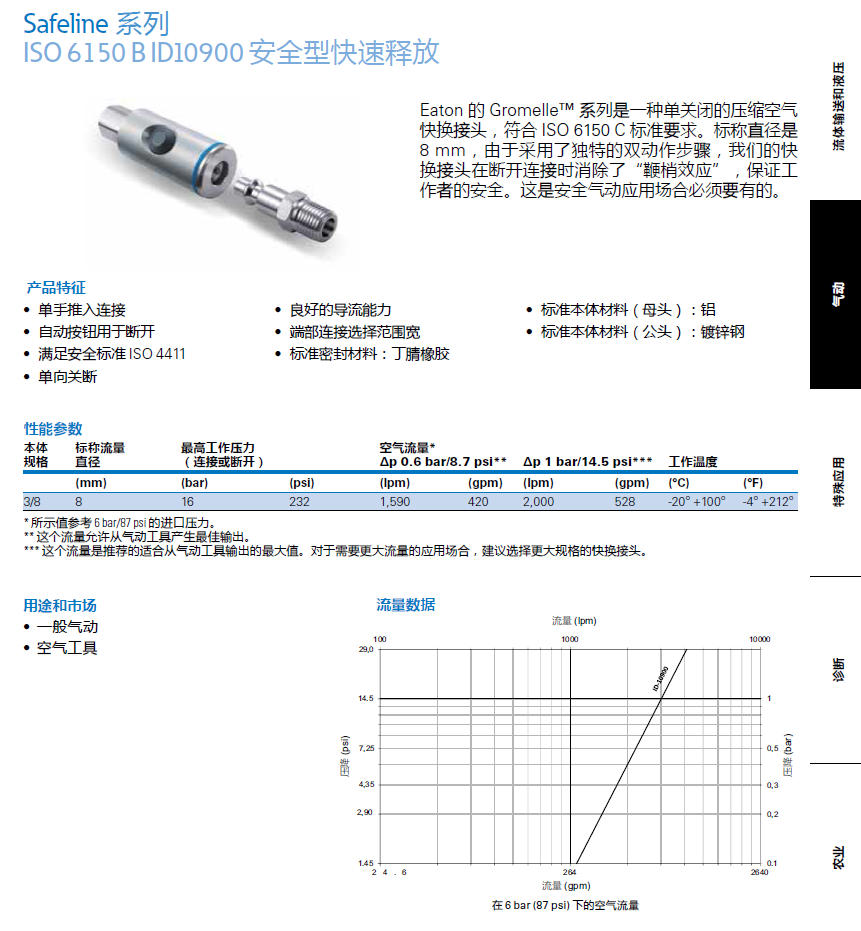

Safeline 系列 ISO 6150 B ID10900 安全型快速释放
Safeline Series ISO 6150 B ID10900 Safety-Type Quick-Release

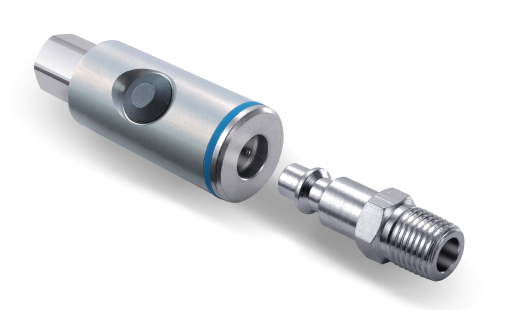

Eaton的 Gromelle.系列是一种单关闭的压缩空气快换接头，符合 ISO 6150 C 标准要求。标称直径是 8 mm，由于采用了独特的双动作步骤，我们的快换接头在断开连接时消除了“鞭梢效应”，保证工作者的安全。这是安全气动应用场合必须要有的。Eaton Gromelle? ID10900 Series is a single shut-off compressed air coupling that incherchanges with ISO 6150 C Standards requirements. Nominal diameter is 8 mm. Thanks to a distinct two-movement action, our couplings guarantee worker safety at disconnection by eliminating the “whiplash” effect. It is a must-have for safe air applications.

产品特征

- 单手推入连接
- 自动按钮用于断开
- 满足安全标准 ISO 4411
- 单向关断 产品特征
- 良好的导流能力
- 端部连接选择范围宽
- 标准密封材料：丁腈橡胶
- 标准本体材料（母头）：铝
- 标准本体材料（公头）：镀锌钢

用途和市场

- 一般气动
- 空气工具

性能参数本体标称流量规格直径 最高工作压力（连接或断开） 空气流量* Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

在 6 bar (87 psi) 下的空气流量

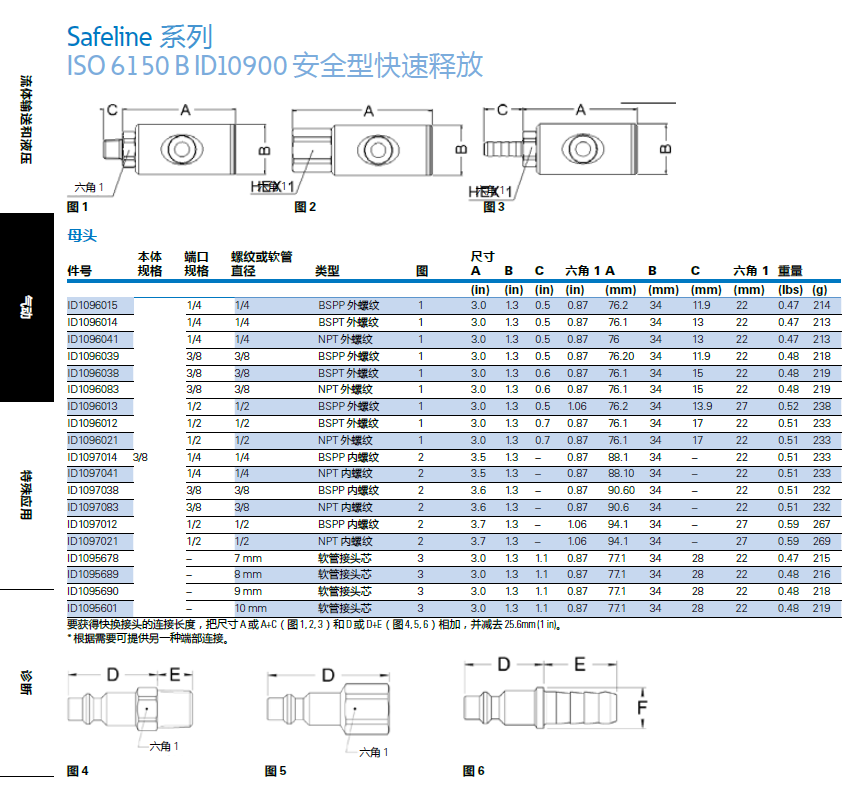

Safeline 系列 ISO 6150 B ID10900 安全型快速释放

图 1图 2
母头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 A B C 六角 1 A B C 六角 1重量

(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

ID1096014 1/4 1/4 BSPT 外螺纹 1 3.0 1.3 0.5 0.87 76.1 34 13 22 0.47 213

ID1096083 3/8 3/8 NPT 外螺纹 1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219

ID1097014 3/8 1/4 1/4 BSPP 内螺纹 2 3.5 1.3 – 0.87 88.1 34 – 22 0.51 233

ID1097012 1/2 1/2 BSPP 内螺纹 2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 267

ID1095690 – 9 mm软管接头芯 3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 218

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接。

母头
本体端口螺纹或软管尺寸
件号规格规格直径类型图A B C 六角 1 A B C 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
ID1096015 1/4 1/4 BSPP 外螺纹1 3.0 1.3 0.5 0.87 76.2 34 11.9 22 0.47 214
ID1096014 1/4 1/4 BSPT 外螺纹1 3.0 1.3 0.5 0.87 76.1 34 13 22 0.47 213
ID1096041 1/4 1/4 NPT 外螺纹1 3.0 1.3 0.5 0.87 76 34 13 22 0.47 213
ID1096039 3/8 3/8 BSPP 外螺纹1 3.0 1.3 0.5 0.87 76.20 34 11.9 22 0.48 218
ID1096038 3/8 3/8 BSPT 外螺纹1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219
ID1096083 3/8 3/8 NPT 外螺纹1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219
ID1096013 1/2 1/2 BSPP 外螺纹1 3.0 1.3 0.5 1.06 76.2 34 13.9 27 0.52 238
ID1096012 1/2 1/2 BSPT 外螺纹1 3.0 1.3 0.7 0.87 76.1 34 17 22 0.51 233
ID1096021 1/2 1/2 NPT 外螺纹1 3.0 1.3 0.7 0.87 76.1 34 17 22 0.51 233
ID1097014 3/8 1/4 1/4 BSPP 内螺纹2 3.5 1.3 – 0.87 88.1 34 – 22 0.51 233
ID1097041 1/4 1/4 NPT 内螺纹2 3.5 1.3 – 0.87 88.10 34 – 22 0.51 233
ID1097038 3/8 3/8 BSPP 内螺纹2 3.6 1.3 – 0.87 90.60 34 – 22 0.51 232
ID1097083 3/8 3/8 NPT 内螺纹2 3.6 1.3 – 0.87 90.6 34 – 22 0.51 232
ID1097012 1/2 1/2 BSPP 内螺纹2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 267
ID1097021 1/2 1/2 NPT 内螺纹2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 269
ID1095678 – 7 mm 软管接头芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.47 215
ID1095689 – 8 mm 软管接头芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 216
ID1095690 – 9 mm 软管接头芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 218
ID1095601 – 10 mm 软管接头芯3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 219
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接。

公头
本体端口螺纹或软管尺寸
件号规格规格直径类型图D E F 六角 1 D E F 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
IA0090614 1/4 1/4 BSPT 外螺纹4 1.34 0.51 – 0.63 34.00 13.00 – 16.00 0.07 32.00
IA0090638 3/8 3/8 BSPT 外螺纹4 1.42 0.59 – 0.67 36.00 15.00 – 17.00 0.09 41.00
IA0090612 1/2 1/2 BSPT 外螺纹4 1.57 0.67 – 0.91 40.00 17.00 – 23.00 0.12 56.00
IA0090714 1/4 1/4 BSPP 内螺纹5 1.97 – – 0.67 50.00 – – 17.00 0.08 38.00
IA0090738 3/8 3/8 BSPP 内螺纹5 1.97 – – 0.83 50.00 – – 21.00 0.11 49.00
IA0090712 3/8 1/2 1/2 BSPP 内螺纹5 2.09 – – 1.02 53.00 – – 26.00 0.15 69.00
IA0090978 – 7 mm 软管接头芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00
IA0090989 – 8 mm 软管接头芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00
IA0090990 – 9 mm 软管接头芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 31.00
IA0090901 – 10 mm 软管接头芯6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 32.00
IA0090912 – 11-12 mm 软管接头芯6 1.30 1.22 0.63 – 33.00 31.00 16.00 – 0.08 38.00
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接
图 4
图 6
公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

IA0090638 3/8 3/8 BSPT 外螺纹 4 1.42 0.59 – 0.67 36.00 15.00 – 17.00 0.09 41.00

IA0090714 1/4 1/4 BSPP 内螺纹 5 1.97 – – 0.67 50.00 – – 17.00 0.08 38.00

IA0090712 3/8 1/2 1/2 BSPP 内螺纹 5 2.09 – – 1.02 53.00 – – 26.00 0.15 69.00

IA0090989 – 8 mm软管接头芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00

IA0090901 – 10 mm软管接头芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 32.00

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接。
