MLDB 系列平面/无泄漏不锈钢快速接头
MLDB Series Flat Face/Dry Break stainless steel coupling
Eaton的 MLDB系列不锈钢接头是一种平面 /无泄漏接头,用于流体输送用途。 MLDB系列的连接力小,密封可靠和具有多种端口连接。 Eaton’s MLDB Series stainless steel coupling is a flat
face/dry break coupling used for fluid transfer applications.
The MLDB Series offers the ability to connect with less
force, higher sealing performance and are available in
multiple configurable end connections.
![](h/MLDB_Series.jpg)

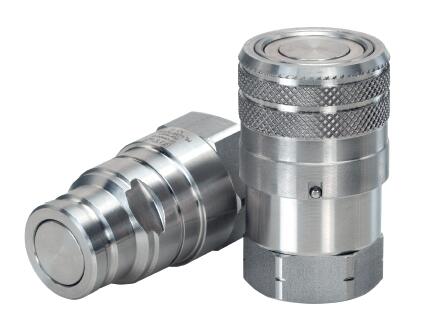

Eaton MLDB Series stainless steel coupling
MLDB 系列平面无泄漏不锈钢快速接头
产品特征
- 按照欧洲压力设备指令 (PED) 97/23 EC的 3.3条款来设计和制造
- 安全套筒锁,防止意外断开
- 推动连接,带双阀
- 能够在高压用途中工作 - 大流量设计,耐腐蚀性流体,用于腐
- 可提供 1/2”规格的耐震动的颜色编蚀环境 码圈选项 - 标准本体材料:耐腐蚀的 303/316L
- 耐用的设计,易于清洁和密封件更换 不锈钢
- 标准密封材料:氟橡胶,三元乙丙橡胶,全氟醚橡胶.和普通全氟醚橡胶额定流量*裹入空气流体损失连接力
用途和市场
- 过程/流体输送
- 冷却
- 腐蚀环境
- 化学品/石油化工产品
- 制药
- 食品加工
- 电气
密封弹性体数据*
密封弹性体最大工作温度范围
氟橡胶-20°C 至 +200°C/-4°F 至 +392°F
三元乙丙橡胶-40°C 至 +150°C/-40°F 至 +302°F
全氟醚橡胶? 6375 -20°C 至 +275°C/-4°F 至 +527°F
普通全氟醚橡胶-15°C 至 +275°C/+5°F 至 +527°F
* 仅供参考,基于 Eaton 建议的温度。
有关油液相容性的进一步资料请联系 Eaton 的技术支持。
![](h/MLDB_1.jpg)
![](h/MLDB_2.jpg)
件号 螺纹规格 *(内螺纹) 尺寸 重量
氟橡胶 三元乙丙橡胶 全氟醚橡胶. 6375 普通全氟醚橡胶 本体规格 NPT BSPP 图 D (in) E (in) F (in) G (in) 六角(in) D (mm) E (mm) F (mm) G (mm) 六角 (mm) (lbs) (g)
ML2DBP25FBS ML2DBP25FBS292 ML2DBP25FBS242 ML2DBP25FBS503 1/4 – 1/4-19 2 1.72 0.65 0.96 1.31 0.87 43.6 16.5 24.5 33.2 22 0.17 78
ML2DBP25F ML2DBP25F292 ML2DBP25F242 ML2DBP25F503 1/4 1/4-18 2 1.66 0.65 0.96 1.25 0.87 42.1 16.5 24.5 31.7 22 0.17 78
ML4DBP50FBS ML4DBP50FBS292 ML4DBP50FBS242 ML4DBP50FBS503 1/2 – 1/2-14 2 2.39 0.99 1.4 1.8 1.26 60.7 25.2 35.5 45.7 32 0.46 210
ML4DBP50F ML4DBP50F292 ML4DBP50F242 ML4DBP50F503 1/2 1/2-14 2 2.39 0.99 1.4 1.8 1.26 60.7 25.2 35.5 45.7 32 0.46 210
ML6DBP75FBS ML6DBP75FBS292 ML6DBP75FBS242 ML6DBP75FBS503 3/4 – 3/4-14 2 2.97 1.29 1.83 2.11 1.61 75.5 32.8 46.5 53.6 41 0.87 395
ML6DBP75F ML6DBP75F292 ML6DBP75F242 ML6DBP75F503 3/4 3/4-14 2 2.97 1.29 1.83 2.11 1.61 75.5 32.8 46.5 53.6 41 0.87 395
ML8DBP100FBS ML8DBP100FBS292 ML8DBP100FBS242 ML8DBP100FBS503 1 – 1-11 2 3.52 1.59 2.16 2.60 1.97 89.4 40.4 54.9 66.1 50 1.54 700
Body Size |
Part Number (FKM Seal) |
Part Number (EPDM Seal) |
Part Number (Kalrez 6375) |
Part Number (Generic FFKM) |
NPT |
BSP |
Coupling Type |
1/4 |
ML2DBS25FBS |
ML2DBS-25F-BS-292 |
ML2DBS-25F-BS-242 |
ML2DBS-25F-BS-503 |
- |
1/4-19 |
Socket |
1/4 |
ML2DBS25F |
ML2DBS-25F-292 |
ML2DBS-25F-242 |
ML2DBS-25F-503 |
1/4-18 |
- |
Socket |
1/4 |
ML2DBP25FBS |
ML2DBP-25F-BS-292 |
ML2DBP-25F-BS-242 |
ML2DBP-25F-BS-503 |
- |
1/4-19 |
Plug |
1/4 |
ML2DBP25F |
ML2DBP-25F-292 |
ML2DBP-25F-242 |
ML2DBP-25F-503 |
1/4-18 |
- |
Plug |
1/2 |
ML4DBS50FBS |
ML4DBS-50F-BS-292 |
ML4DBS-50F-BS-242 |
ML4DBS-50F-BS-503 |
- |
1/2-14 |
Socket |
1/2 |
ML4DBS50F |
ML4DBS-50F-292 |
ML4DBS-50F-242 |
ML4DBS-50F-503 |
1/2-14 |
- |
Socket |
1/2 |
ML4DBP50FBS |
ML4DBP-50F-BS-292 |
ML4DBP-50F-BS-242 |
ML4DBP-50F-BS-503 |
- |
1/2-14 |
Plug |
1/2 |
ML4DBP-50F |
ML4DBP-50F-292 |
ML4DBP-50F-242 |
ML4DBP-50F-503 |
1/2-14 |
- |
Plug |
3/4 |
ML6DBS75FBS |
ML6DBS-75F-BS-292 |
ML6DBS-75F-BS-242 |
ML6DBS-75F-BS-503 |
- |
3/4-14 |
Socket |
3/4 |
ML6DBS75F |
ML6DBS-75F-292 |
ML6DBS-75F-242 |
ML6DBS-75F-503 |
3/4-14 |
- |
Socket |
3/4 |
ML6DBP75FBS |
ML6DBP-75F-BS-292 |
ML6DBP-75F-BS-242 |
ML6DBP-75F-BS-503 |
- |
3/4-14 |
Plug |
3/4 |
ML6DBP75F |
ML6DBP-75F-292 |
ML6DBP-75F-242 |
ML6DBP-75F-503 |
3/4-14 |
- |
Plug |
1 |
ML8DBS100FBS |
ML8DBS-100F-BS-292 |
ML8DBS-100F-BS-242 |
ML8DBS-100F-BS-503 |
- |
1-11 |
Socket |
1 |
ML8DBS100F |
ML8DBS-100F-292 |
ML8DBS-100F-242 |
ML8DBS-100F-503 |
1-11.1/2 |
- |
Socket |
1 |
ML8DBP100FBS |
ML8DBP-100F-BS-292 |
ML8DBP-100F-BS-242 |
ML8DBP-100F-BS-503 |
- |
1-11 |
Plug |
1 |
ML8DBP100F |
ML8DBP-100F-292 |
ML8DBP-100F-242 |
ML8DBP-100F-503 |
1-11.1/2 |
- |
Plug |
MLDB 系列(不锈钢)平面/无泄漏
母头图 1
件号 螺纹规格*(内螺纹) 尺寸 重量
氟橡胶 三元乙丙橡胶 全氟醚橡胶. 6375 普通全氟醚橡胶 本体规格 NPT BSPP 图 A B C 六角 A B C 六角 (lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
ML2DBS25FBS ML2DBS25FBS292 ML2DBS25FBS242 ML2DBS25FBS503 1/4 – 1/4-19 1 1.79 1.06 0.96 0.87 45.4 26.8 24.5 22 0.26 116
ML2DBS25F ML2DBS25F292 ML2DBS25F242 ML2DBS25F503 1/4 1/4-18 1 1.73 1.06 0.96 0.87 43.9 26.8 24.5 22 0.26 116
ML4DBS50FBS ML4DBS50FBS292 ML4DBS50FBS242 ML4DBS50FBS503 1/2 – 1/2-14 1 2.44 1.5 1.4 1.26 61.9 38.2 35.5 32 0.73 330
ML4DBS50F ML4DBS50F292 ML4DBS50F242 ML4DBS50F503 1/2 1/2-14 1 2.44 1.5 1.4 1.26 61.9 38.2 35.5 32 0.73 330
ML6DBS75FBS ML6DBS75FBS292 ML6DBS75FBS242 ML6DBS75FBS503 3/4 – 3/4-14 1 3.02 1.89 1.83 1.61 76.8 47.9 46.5 41 1.34 610
ML6DBS75F ML6DBS75F292 ML6DBS75F242 ML6DBS75F503 3/4 3/4-14 1 3.02 1.89 1.83 1.61 76.8 47.9 46.5 41 1.34 610
ML8DBS100FBS ML8DBS100FBS292 ML8DBS100FBS242 ML8DBS100FBS503 1 – 1-11 1 3.54 2.26 2.16 1.97 89.9 57.4 54.9 50 2.31 1050
ML8DBP100F ML8DBP100F292 ML8DBP100F242 ML8DBP100F503 1 * 根据要求可提供其他的端部连接。要获得接头的连接长度,把尺寸 A(图 1)和 G(图 2)相加。 1-11 1/2 2 3.4 1.59 2.16 2.48 1.97 86.4 40.4 54.9 63.1 50 1.54 700
用于维修母头的密封套件和工具
本体规格 工具件号 密封套件件号(包括 5 套)氟橡胶三元乙丙橡胶 密封套件件号(包括 1 套)全氟醚橡胶. 6375 普通全氟醚橡胶
1/2 ML4DBS93 4DBSG143 4DBSG292 4DBSG242 4DBSG503
1 ML8DBS93 8DBSG143 关于安装说明,请联系您的 Eaton 销售代表。 8DBSG292 8DBSG242 8DBSG503
用于维修公头的密封套件和工具
本体规格 密封套件件号(包括 5 套)氟橡胶 三元乙丙橡胶 密封套件件号(包括 1 套)全氟醚橡胶. 6375 普通全氟醚橡胶
1/2 4DBPG143 4DBPG292 4DBPG242 4DBPG503
1 8DBPG143 8DBPG292 8DBPG242 关于安装说明,请联系您的 Eaton 销售代表。维修公头不需要工具。 8DBPG503
彩色编码圈选项*
本体规格 母头圈 ** 颜色 件号 公头圈 ** 颜色 件号 工具和圈套件工具件号 件号***
* 对于要求其他规格,其他颜色或安装说明,请联系您的 Eaton销售代表。
** 订单必须是 10个的倍数。
***套件包括一个工具加上每种颜色的 10个母头圈和 10个公头圈。
|
