Safeline 系列 ISO 6150 C TD18300/TK18300工业气动可互换快换接头
Safeline Series ISO 6150 C TD18300/TK18300

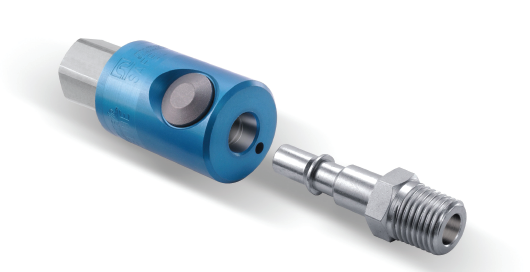

Eaton的 Safeline系列是具有推按钮安全特征的工业气动可互换快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。 Eaton's Safeline Series is an Industrial Interchange
pneumatic coupling with push button safety feature designed for use with compressed air. Two-step disconnect procedure shuts off air supply and releases downstream air pressure before plug can be removed from socket/female, which prevents
hose whip.
产品特征
- 满足 ISO 6150 系列 C 标准
- 标准本体材料：硬铝
- 标准密封材料：丁腈橡胶
- 连接和断开既安全又容易
- 重量轻，紧凑的人体工程学设计
- 满足安全标准 ISO 4414
用途和市场
- 一般气动
- 空气工具
- 工业厂房
- 维护和修理
性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度
(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)
*
所示值参考 6 bar/87 psi 的进口压力。
**
这个流量允许从气动工具产生最佳输出。
***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。
母头
本体端口螺纹或软管尺寸
件号规格规格直径类型图A B C 六角 1 六角 2 A B C 六角 1 六角 2 重量
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)
TD1832012 1/2 1/2 BSPT 外螺纹1 2.78 1.56 0.67 1.06 70.6 39.5 17 27 0.58 262
TD1832034 3/4 3/4 BSPT 外螺纹1 2.78 1.56 0.73 1.14 70.6 39.5 19 29 0.63 287
TD1832138 3/8 3/8 BSPP 内螺纹2 3.27 1.56 1.06 83.1 39.5 - 27 0.62 280
TD1832112 1/2 1/2 BSPP 内螺纹2 3.27 1.56 1.06 83.1 39.5 - 27 0.58 261
TD1832134 1/2 3/4 3/4 BSPP 内螺纹2 3.51 1.56 1.26 89.1 39.5 - 32 0.67 304
TD1835601 - 10 mm 软管接头芯3 2.84 1.56 1.10 1.06 72.1 39.5 28 27 0.56 256
TD1835613 - 13 mm 软管接头芯3 2.84 1.56 1.30 1.06 72.1 39.5 33 27 0.59 267
TD1835616 - 16 mm 软管接头芯3 2.84 1.56 1.30 1.06 72.1 39.5 33 27 0.60 270
TD1835012 1/2 1/2 BSPP 内螺纹，过板连接* 4 2.78 1.56 0.91 1.38 70.6 39.5 23 35 0.76 343
TD1835034 3/4 3/4 BSPP 内螺纹，过板连接** 4 2.82 1.56 0.98 1.50 71.6 39.5 25 38 0.77 350
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
*最大过板厚度：15 mm (0.59 in) / 过板孔直径 = 31 mm (1.22 in)
**最大过板厚度：16 mm (0.63 in) / 过板孔直径 = 33 mm (1.30 in)
公头
本体端口螺纹或软管尺寸
件号规格规格直径类型图D E F 六角 1 D E F 六角 1 重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
TK1831539 3/8 3/8 BSPP 外螺纹5 2.01 0.47 0.87 51.1 11.9 22 2.32 59
TK1831512 1/2 1/2 BSPT 外螺纹5 1.97 0.67 0.87 50 17 22 2.56 65
TK1831534 3/4 3/4 BSPT 外螺纹5 2.11 0.73 1.14 53.5 18.5 29 3.86 98
TK1831638 3/8 3/8 BSPP 内螺纹6 2.56 1.02 65 26 3.70 94
TK1831612 1/2 1/2 1/2 BSPP 内螺纹6 2.56 1.02 65 26 3.02 77
TK1831634 3/4 3/4 BSPP 内螺纹6 2.87 1.26 73 32 5.02 128
TK1831889 - 8 mm 软管接头芯7 1.85 1.10 0.79 47 28 20 1.87 48
TK1831801 - 10 mm 软管接头芯7 1.85 1.10 0.79 47 28 20 1.91 48
TK1831813 - 13 mm 软管接头芯7 1.85 1.30 0.79 47 33 20 2.19 56
TK1831816 - 16 mm 软管接头芯7 1.85 1.30 0.79 47 33 20 2.40 61
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
Safeline 系列 ISO 6150 C TD18300/TK18300
六角 1
图 3
母头
本体端口螺纹或软管尺寸件号规格规格直径类型图 A BC六角 1六角 2A B C六角 1六角 2重量
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)
TD1832034 3/4 3/4 BSPT 外螺纹 1 2.78 1.56 0.73 1.14 70.6 39.5 19 29 0.63 287
TD1832112 1/2 1/2 BSPP 内螺纹 2 3.27 1.56 1.06 83.1 39.5 -27 0.58 261
TD1835601 -10 mm软管接头芯 3 2.84 1.56 1.10 1.06 72.1 39.5 28 27 0.56 256
TD1835616 -16 mm软管接头芯 3 2.84 1.56 1.30 1.06 72.1 39.5 33 27 0.60 270
TD1835034 3/4 3/4 BSPP 内螺纹，过板连接** 4 2.82 1.56 0.98 1.50 71.6 39.5 25 38 0.77 350
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
*最大过板厚度：
15 mm (0.59 in) / 过板孔直径 = 31 mm (1.22 in)
**最大过板厚度：
16 mm (0.63 in) / 过板孔直径 = 33 mm (1.30 in)
图 5
公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)
TK1831512 1/2 1/2 BSPT 外螺纹 5 1.97 0.67 0.87 50 17 22 2.56 65
TK1831638 3/8 3/8 BSPP 内螺纹 6 2.56 1.02 65 26 3.70 94
TK1831634 3/4 3/4 BSPP 内螺纹 6 2.87 1.26 73 32 5.02 128
TK1831801 -10 mm软管接头芯 7 1.85 1.10 0.79 47 28 20 1.91 48
TK1831816 -16 mm软管接头芯 7 1.85 1.30 0.79 47 33 20 2.40 61
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
|
