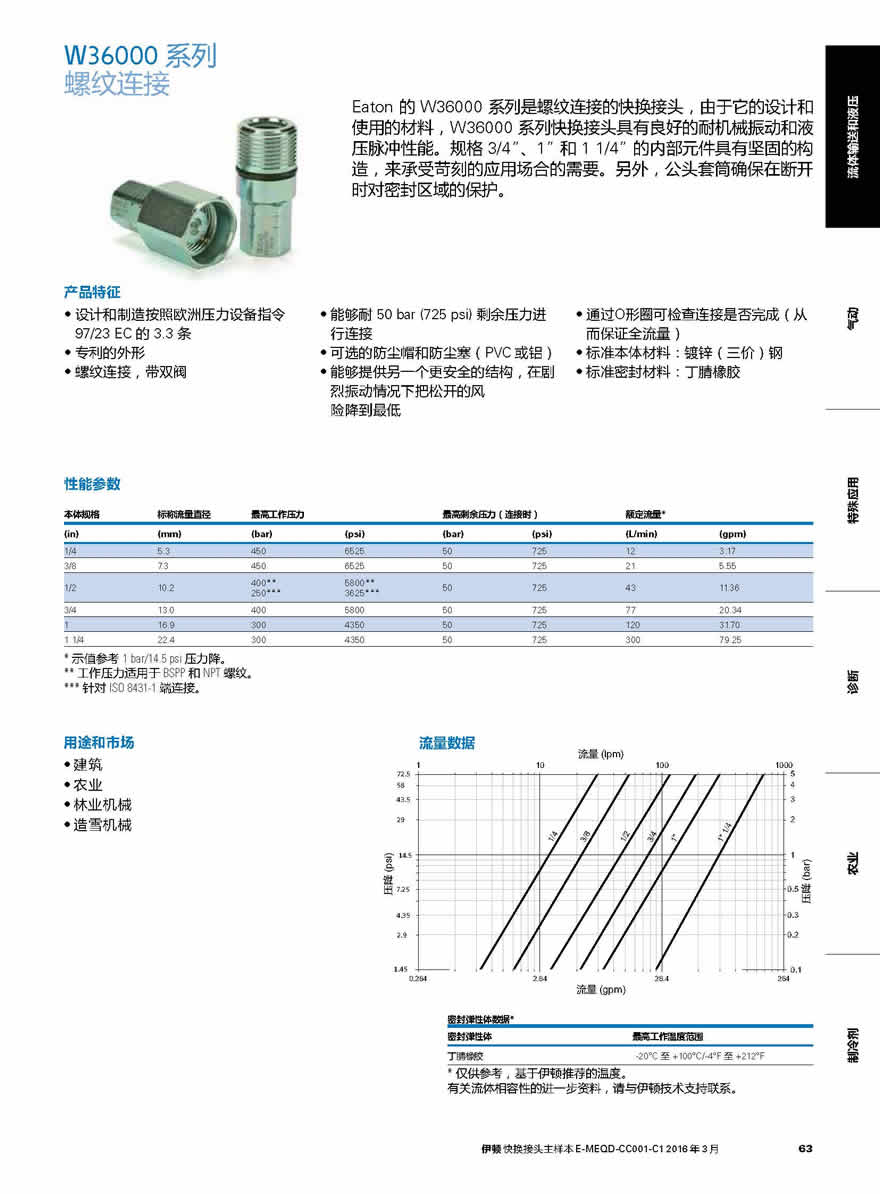

EATON W36000系列螺纹连接快换接头
W36000 Series Thread-to-Connect

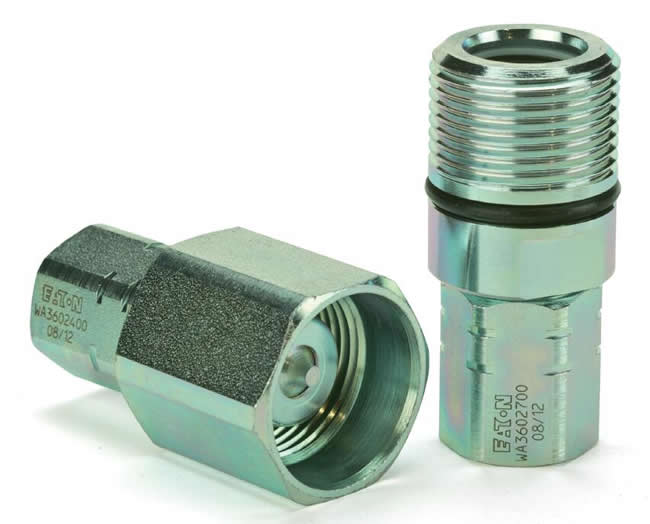

Eaton W36000 系列是螺纹连接的快换接头，由于它的设计和使用的材料，W36000 系列快换接头具有良好的耐机械振动和液压脉冲性能。规格 3/4”、1” 和 1 1/4”的内部元件具有坚固的构造，来承受苛刻的应用场合的需要。另外，公头套筒确保在断开时对密封区域的保护。Eaton’s W36000 Series is a screw-to-connect quick disconnect
coupling. Due to its design and the materials used, the W36000
Series quick disconnect coupling has excellent resistance to
mechanical and hydraulic applications where vibration is present.
The inner components of sizes ?”, 1” & 1”? have a robust
construction to withstand the harsh application needs. Additionally,
the plug sleeve ensures protection of the sealing area
upon disconnection.
产品特征
- 设计和制造按照欧洲压力设备指令 97/23 EC 的 3.3 条
- 专利的外形
- 螺纹连接，带双阀
- 能够耐 50 bar (725 psi) 剩余压力进行连接
- 通过O形圈可检查连接是否完成（从而保证全流量）
- 可选的防尘帽和防尘塞（PVC 或铝）
- 标准本体材料：镀锌（三价）钢
- 能够提供另一个更安全的结构，在剧烈振动情况下把松开的风险降到最低
- 标准密封材料：丁腈橡胶

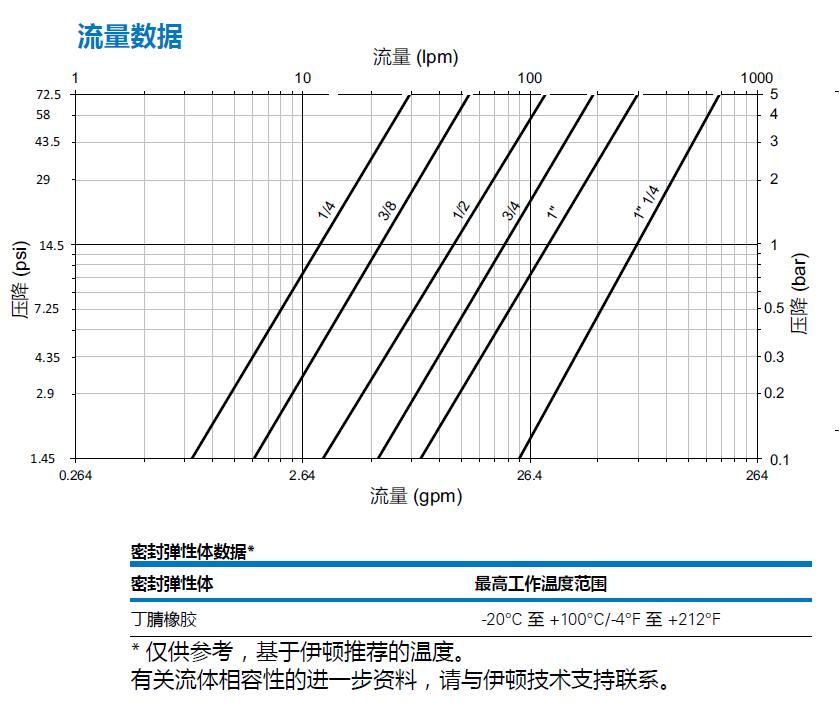

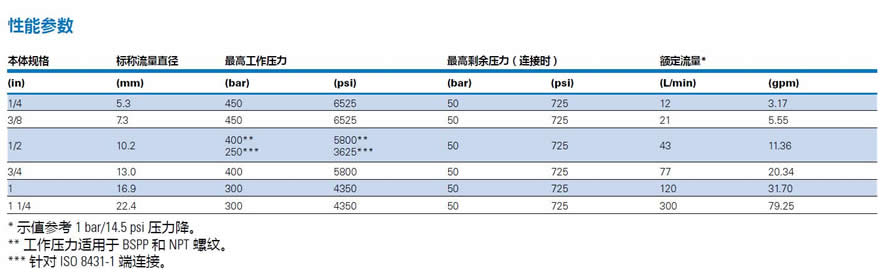

用途和市场
- 建筑
- 农业
- 林业机械
- 造雪机械
本体标称流量螺纹规格*件号*规格直径（内螺纹）尺寸重量
NBR (in) (mm) NPT BSPP图 A B C 对边宽六角 A B C 对边宽 六角 (lbs) (g) (in) (in) (in) (in)(in) (mm) (mm) (mm)(mm)(mm)
* 根据需要可提供其他端部连接。要获得快换接头的连接长度，把尺寸 A（图 1）和 K（图 3）或 O（图 4）相加。
端部连接 D
ISO 8434-1ISO 8434-1
（标准形式） （隔板形式）
母头带外螺纹
本体标称流量螺纹规格*件号规格直径（外螺纹）尺寸重量
NBR (in) (mm) ISO 8434-1**图 D E F G 对边宽六角 D E F G 对边宽 六角 (lbs) (g) (in) (in) (in) (in) (in)(in) (mm) (mm) (mm) (mm)(mm)(mm)
WA3633708L M14x1.5 - 8L 2 2.32 1.42 0.39 0.55 1.61（六角） 1.06 59 M36x2 10 M14x1.5 41（六角） 27 0.73 330
WA3633710L M16x1.5 - 10L 2 2.28 1.42 0.43 0.63 1.61（六角） 1.06 58 M36x2 11 M16x1.5 41（六角） 27 0.72 328
WA3633712L 1/2 10.2 M18x1.5 - 12L 2 2.28 1.42 0.43 0.71 1.61（六角） 1.06 58 M36x2 11 M18x1.5 41（六角） 27 0.73 330
WA3633715L M22x1.5 - 15L 2 2.24 1.42 0.47 0.87 1.61（六角） 1.06 57 M36x2 12 M22x1.5 41（六角） 27 0.77 350
WA3633715LBH M22x1.5 - 15L隔板 2 2.28 1.42 1.50 0.87 1.61（六角） 1.06 58 M36x2 38 M22x1.5 41（六角） 27 0.85 385
*
根据需要可提供其他端部连接。
**
轻型 L 系列 = 最高工作压力 250 bar/3625 psi。要获得快换接头的连接长度，把尺寸 D（图 2）和 K（图 3）或 O（图 4）相加。
H
W36000 系列
螺纹连接
公头带内螺纹
本体标称流量螺纹规格*件号规格直径（内螺纹）尺寸重量
NBR (in) (mm) NPT BSPP图 H I J K 六角 1 六角 2H I J K 六角 1 六角 2 (lbs) (g) (in) (in) (in) (in)(in)(in) (mm) (mm) (mm) (mm)(mm)(mm)
* 根据需要可提供其他端部连接。要获得快换接头的连接长度，把尺寸 K（图 3）和 A（图 1）或 D（图 2）相加。
ISO 8434-1（标准形式） 端部连接 ISO 8434-1（隔板形式）
L
公头带外螺纹件号本体规格 标称流量直径 螺纹规格*（外螺纹） 尺寸
重量
NBR (in) (mm) ISO 图 L M N O P 六角 1 六角 2L M N O P 六角 1 六角 2 (lbs) (g) 8434-1**(in) (in) (in) (in) (in)(in)(in) (mm) (mm) (mm) (mm) (mm)(mm)(mm)
WA3633408L M14x1.5 - 8L 4 1.93 1.77 0.39 1.42 0.55 1.61 1.06 49 45 10 36 M14x1.5 41 27 0.56 255
WA3633410L M16x1.5 - 10L 4 1.93 1.77 0.43 1.42 0.63 1.61 1.06 49 45 11 36 M16x1.5 41 27 0.56 253
WA3633412L 1/2 10.2 M18x1.5 - 12L 4 1.93 1.77 0.43 1.42 0.71 1.61 1.06 49 45 11 36 M18x1.5 41 27 0.56 255
WA3633415L M22x1.5 - 15L 4 1.93 1.77 0.47 1.42 0.87 1.61 1.06 49 45 12 36 M22x1.5 41 27 0.61 275
WA3633415LBH M22x1.5 - 15L隔板 4 1.93 1.77 1.50 1.42 0.87 1.61 1.06 49 45 38 36 M22x1.5 41 27 0.68 310
*
根据需要可提供其他端部连接。
**轻型
L 系列 = 最高工作压力 250 bar/3625 psi。要获得快换接头的连接长度，把尺寸 O（图 4）和 A（图 1）或 D（图 2）相加。
W36000 系列
螺纹连接
防尘帽和防尘塞
本体规格母头防尘塞件号公头防尘帽件号 (in)阳极氧化铝 PVC阳极氧化铝 PVC
金属母头防尘塞
1 1/4 WD3616700 WP3616700 WD3616400 WP3616400
有关安装说明，请联系您的伊顿销售代表。
PVC 公头防尘帽
用于母头维修的密封套件
密封件和挡圈套件*本体规格件号丁腈橡胶密封件和聚四氟乙烯挡圈
PVC 母头防尘塞
(in)
1 1/2 WG3606700 1 个密封件 + 1 个挡圈
* 阀的密封件不包括在我们的维修套件中。
|
