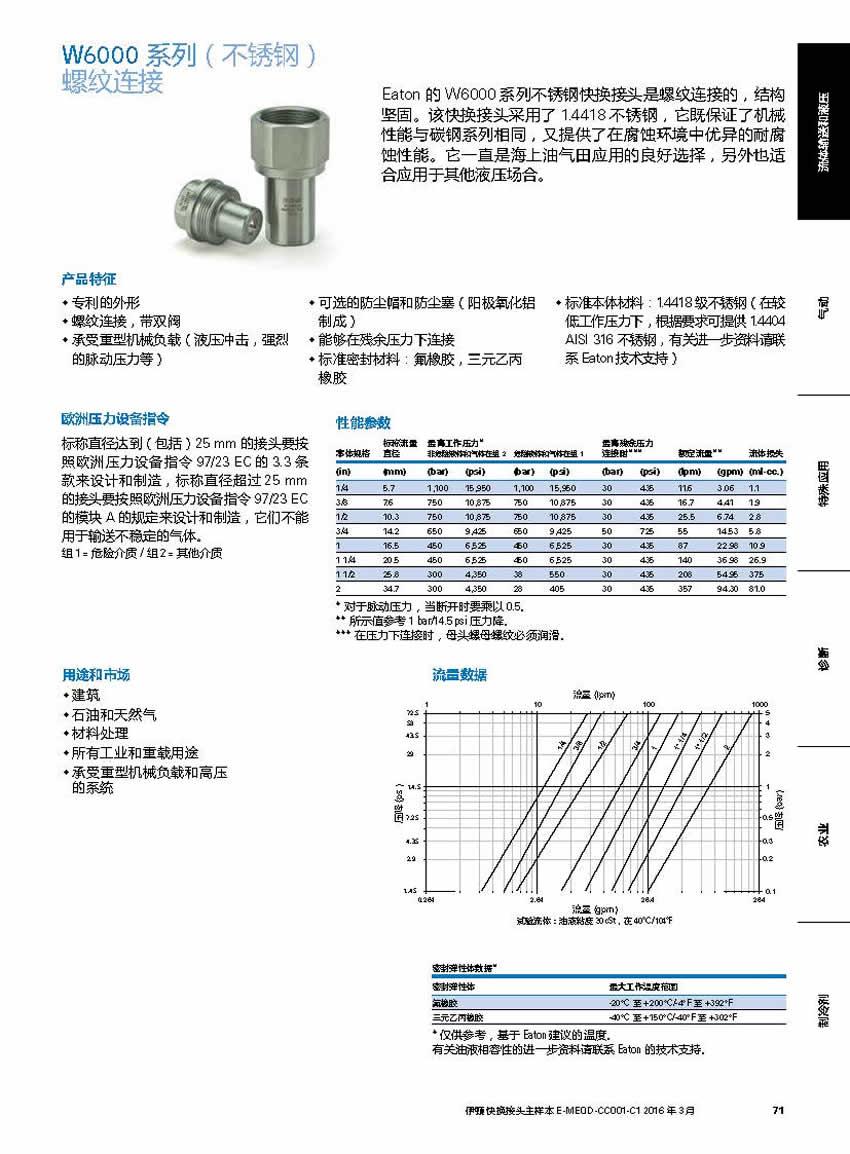

W6000 系列（不锈钢）螺纹连接W6000 Series (Stainless Steel)　Thread-to-Connect

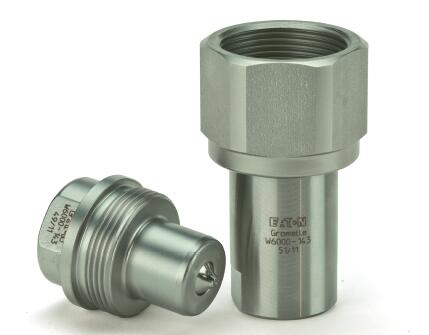

Eaton 的W6000 系列不锈钢快换接头是螺纹连接的，结构 坚固。该快换接头采用了1.4418 不锈钢，它既保证了机械 性能与碳钢系列相同，又提供了在腐蚀环境中优异的耐腐 蚀性能。它一直是海上油气田应用的良好选择，另外也适 合应用于其他液压场合。Eaton’s W6000 Series stainless steel quick disconnect coupling is a thread-to-connect with a rugged construction. This quick disconnect coupling utilizes 1.4418 grade stainless steel, which guarantees the same mechanical resistance as the steel version while offering excellent resistance in corrosive environments. It remains the coupling of choice in offshore oil & gas applications but also covers a wide range of alternative hydraulic applications.

产品特征
- 专利的外形
- 螺纹连接，带双阀
- 承受重型机械负载（液压冲击，强烈的脉动压力等）
- 可选的防尘帽和防尘塞（阳极氧化铝制成）
- 能够在残余压力下连接
- 标准密封材料：氟橡胶，三元乙丙橡胶
- 标准本体材料：1.4418 级不锈钢（在较低工作压力下，根据要求可提供 1.4404AISI 316 不锈钢，有关进一步资料请联系 Eaton 技术支持）

用途和市场
- 建筑
- 石油和天然气
- 材料处理
- 所有工业和重载用途
- 承受重型机械负载和高压的系统

欧洲压力设备指令

标称直径达到（包括）25 mm 的接头要按照欧洲压力设备指令97/23 EC 的3.3 条款来设计和制造，标称直径超过25 mm的接头要按照欧洲压力设备指令97/23 EC的模块A 的规定来设计和制造，它们不能用于输送不稳定的气体。组 1 = 危险介质 / 组 2 = 其他介质

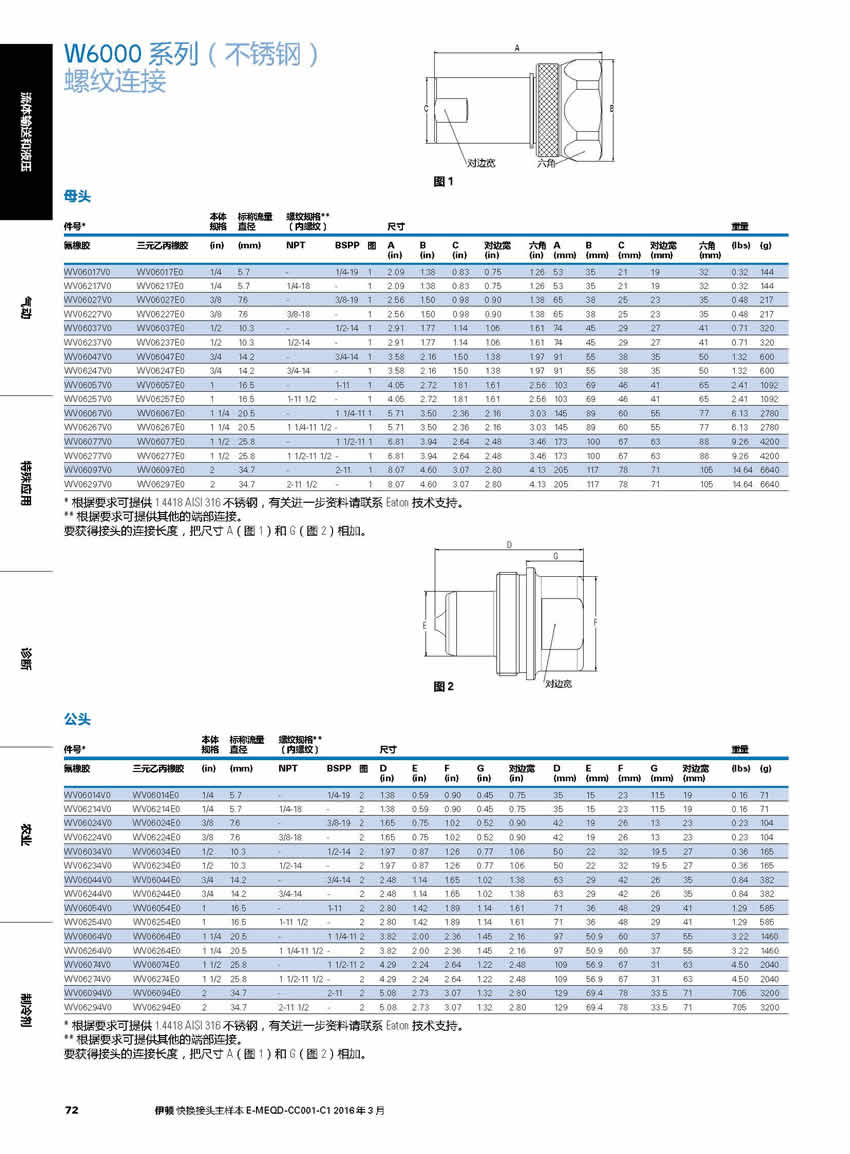

WV06017V0 WV06017E0 1/4 5.7 - 1/4-19 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WV06217V0 WV06217E0 1/4 5.7 1/4-18 - 1 2.09 1.38 0.83 0.75 1.26 53 35 21 19 32 0.32 144
WV06027V0 WV06027E0 3/8 7.6 - 3/8-19 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WV06227V0 WV06227E0 3/8 7.6 3/8-18 - 1 2.56 1.50 0.98 0.90 1.38 65 38 25 23 35 0.48 217
WV06037V0 WV06037E0 1/2 10.3 - 1/2-14 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WV06237V0 WV06237E0 1/2 10.3 1/2-14 - 1 2.91 1.77 1.14 1.06 1.61 74 45 29 27 41 0.71 320
WV06047V0 WV06047E0 3/4 14.2 - 3/4-14 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WV06247V0 WV06247E0 3/4 14.2 3/4-14 - 1 3.58 2.16 1.50 1.38 1.97 91 55 38 35 50 1.32 600
WV06057V0 WV06057E0 1 16.5 - 1-11 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WV06257V0 WV06257E0 1 16.5 1-11 1/2 - 1 4.05 2.72 1.81 1.61 2.56 103 69 46 41 65 2.41 1092
WV06067V0 WV06067E0 1 1/4 20.5 - 1 1/4-11 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WV06267V0 WV06267E0 1 1/4 20.5 1 1/4-11 1/2 - 1 5.71 3.50 2.36 2.16 3.03 145 89 60 55 77 6.13 2780
WV06077V0 WV06077E0 1 1/2 25.8 - 1 1/2-11 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WV06277V0 WV06277E0 1 1/2 25.8 1 1/2-11 1/2 - 1 6.81 3.94 2.64 2.48 3.46 173 100 67 63 88 9.26 4200
WV06097V0 WV06097E0 2 34.7 - 2-11 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
WV06297V0 WV06297E0 2 34.7 2-11 1/2 - 1 8.07 4.60 3.07 2.80 4.13 205 117 78 71 105 14.64 6640
* 根据要求可提供 1.4418 AISI 316 不锈钢，有关进一步资料请联系 Eaton 技术支持。
** 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 A（图 1）和 G（图 2）相加。
　
（内螺纹） 尺寸重量
氟橡胶三元乙丙橡胶(in) (mm) NPT BSPP 图D
　
WV06014V0 WV06014E0 1/4 5.7 - 1/4-19 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WV06214V0 WV06214E0 1/4 5.7 1/4-18 - 2 1.38 0.59 0.90 0.45 0.75 35 15 23 11.5 19 0.16 71
WV06024V0 WV06024E0 3/8 7.6 - 3/8-19 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WV06224V0 WV06224E0 3/8 7.6 3/8-18 - 2 1.65 0.75 1.02 0.52 0.90 42 19 26 13 23 0.23 104
WV06034V0 WV06034E0 1/2 10.3 - 1/2-14 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WV06234V0 WV06234E0 1/2 10.3 1/2-14 - 2 1.97 0.87 1.26 0.77 1.06 50 22 32 19.5 27 0.36 165
WV06044V0 WV06044E0 3/4 14.2 - 3/4-14 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WV06244V0 WV06244E0 3/4 14.2 3/4-14 - 2 2.48 1.14 1.65 1.02 1.38 63 29 42 26 35 0.84 382
WV06054V0 WV06054E0 1 16.5 - 1-11 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WV06254V0 WV06254E0 1 16.5 1-11 1/2 - 2 2.80 1.42 1.89 1.14 1.61 71 36 48 29 41 1.29 585
WV06064V0 WV06064E0 1 1/4 20.5 - 1 1/4-11 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WV06264V0 WV06264E0 1 1/4 20.5 1 1/4-11 1/2 - 2 3.82 2.00 2.36 1.45 2.16 97 50.9 60 37 55 3.22 1460
WV06074V0 WV06074E0 1 1/2 25.8 - 1 1/2-11 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WV06274V0 WV06274E0 1 1/2 25.8 1 1/2-11 1/2 - 2 4.29 2.24 2.64 1.22 2.48 109 56.9 67 31 63 4.50 2040
WV06094V0 WV06094E0 2 34.7 - 2-11 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33.5 71 7.05 3200
WV06294V0 WV06294E0 2 34.7 2-11 1/2 - 2 5.08 2.73 3.07 1.32 2.80 129 69.4 78 33.5 71 7.05 3200
* 根据要求可提供 1.4418 AISI 316 不锈钢，有关进一步资料请联系 Eaton 技术支持。
** 根据要求可提供其他的端部连接。
　 2
73
制冷剂 农业 诊断 特殊应用 气动 流体输送和液压
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
防尘帽和防尘塞
本体规格母头防尘塞件号公头防尘帽件号
(in) 阳极氧化铝阳极氧化铝
1/4 WD0611700 WD0611400
3/8 WD0612700 WD0612400
1/2 WD0613700 WD0613400
3/4 WD0614700 WD0614400
1 WD0615700 WD0615400
1 1/4 WD0616700 WD0616400
1 1/2 WD0617700 WD0617400
2 WD0619700 WD0619400
W6000 系列（不锈钢）
螺纹连接
母头防尘塞
公头防尘帽
