EATON Hansen Series 400系列快速接头
Industrial连接标准

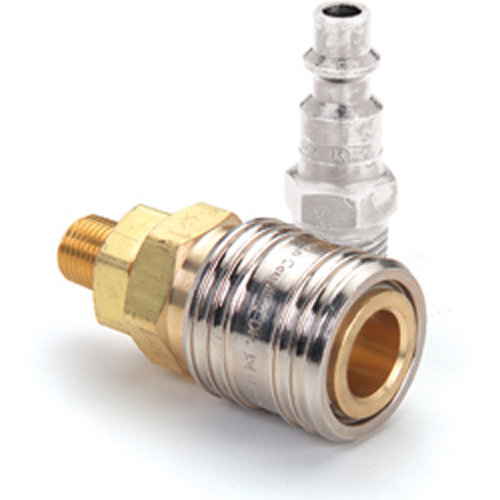

Industrial连接标准金属球形锁快速接头设计用于处理压缩空气、煤气和流体。主体尺寸1/4''、3/8''和1/2‘’。 PNEUMATIC 气动接头(单向关断) 1000/400/500 Industrial接头标准。 产品描述:1000,400和500系列的气动接头,它是Industrial接头标准连接.该系列接头以黄铜制成并配上钢制套筒,以保证其耐用性和高承压性。 应用: 1000,400和500系列用于建筑设备,工业设备的配套,维护及保养.。 Eaton's 1000/400/500 Series is an Industrial Interchange pneumatic coupling that is rugged and reliable designed for use with compressed air, gases, and liquids.


主体尺寸:
1/4’’ 3/8’’ 1/2’’
材质:
黄铜/钢制套筒,不锈钢
螺纹连接形式:
NPT BSP 坡口连接,卡扣连接
工作压力:
1000系列:2,000psi(138bar)
400系列:1,000psi(69bar)
500系列:5000psi(35bar)



Eaton's 1000/400/500 Series Industrial Interchange pneumatic coupling
资料下载



特点和优势：
- 金属球锁
- 手动操作
- 坚实耐用
- 不锈钢母头备选 仅供1000系列
- 400系列母头可适用Tru-Flate标准公头和Industrial标准公头
- 1/4''和1/2‘’母头适用于MIL-C-4109公头
- 套筒锁可备选，以防止意外断开
- 多种密封圈和单向阀材质可供选择

标准材质
母头
- 主体为黄铜
- 镀镍钢套筒
- 镀锌钢单向阀
- 丁晴橡胶密封圈 NBR
- 不锈钢弹簧
- 不锈钢球形锁

公头
- 镀锌钢、表层硬化
- 钢 全尺寸
- 黄铜 全尺寸

配件
- 防尘帽和防尘塞



Part Number Coupling Type Body Size Port Size Thread Type Material Figure Dimensions
C D Hex
in(mm) in(mm) in(mm)
Plug/Male 3/8 1/4 2001/4/18 NPTF Steel 2 1.63(41.40) 0.79(20.07) 0.69(17.53)
Plug/Male 3/8 1/4 2001/4/18 NPTF Steel 2 1.63(41.40) 0.79(20.07) 0.69(17.53)
Plug/Male 3/8 1/4 2001/4/18 NPTF Steel 2 2.56(65.02) 0.77(19.56) 0.69(17.53)
Plug/Male 3/8 3/8 2003/8/18 NPTF Steel 2 1.81(45.97) 0.94(23.88) 0.81(20.57)
Plug/Male 3/8 3/8 2003/8/18 NPTF Steel 2 2.62(66.55) 0.84(21.34) 0.75(19.05)
Plug/Male 3/8 1/2 2001/2/14 NPTF Steel 2 2.06(52.32) 1.15(29.21) 1.00(25.40)
Plug/Male 3/8 3/8 2003/8/18 NPTF Brass 2 1.81(45.97) 0.91(23.11) 0.81(20.57)
Plug/Male 3/8 1/4 2001/4/18 NPTF Steel 2A 1.60(40.64) 0.79(20.07) 0.69(17.53)
Plug/Male 3/8 3/8 2003/8/18 NPTF Steel 2A 1.78(45.21) 0.94(23.88) 0.81(20.57)

Coupling Series Dust Plug Part Number
1000 PSDC1HK
400 PSDC2HK

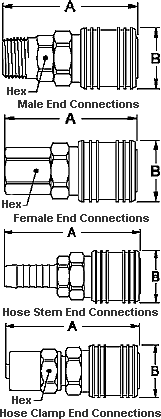

Series 400 - Sockets
Hansen
Coupling Category
One-Way Couplings
Male End Connections
Female End Connections
Part No.
Thread
Dimensions
Part No.
Thread
Dimensions
Size
A
B
HEX
Size
A
B
HEX
410-A
1/8-27 NPTF
2.20
1.13
0.88
400-A
1/8-27 NPTF
2.10
1.13
0.88
410
1/4-18 NPTF
2.35
1.13
0.88
400
1/4-18 NPTF
2.10
1.13
0.88
430
3/8-18 NPTF
2.35
1.13
0.88
420
3/8-18 NPTF
2.35
1.13
0.88
450
1/2-14 NPTF
2.54
1.13
0.88
440
1/2-14 NPTF
2.62
1.13
1.00


Hose Stem End Connections
Hose Clamp End Connections
Part No.
Hose I.D.
Dimensions
Part No.
Hose
Dimensions
A
B
I.D.
O.D.
A
B
HEX
4004
1/4"
2.82
1.13
40-SB3
1/4"
1/2"
2.92
1.13
0.63
4050
5/16"
2.82
1.13
40-SB7
1/4"
5/8"
2.92
1.13
0.75
4006
3/8"
2.82
1.13
40-SD7
3/8"
5/8"
3.04
1.13
0.75
4008
1/2"
2.82
1.13
40-SD9
3/8"
11/16"
3.04
1.13
0.81

40-SD11
3/8"
3/4"
3.04
1.13
0.88

40-SD13
3/8"
13/16"
3.04
1.13
0.94

40-SP13
1/2"
13/16"
3.67
1.13
0.94

40-SP15
1/2"
7/8"
3.67
1.13
1.00

40-SP17
1/2"
15/16"
3.67
1.13
1.06

40-SP19
1/2"
1"
3.67
1.13
1.13
All dimensions in inches.



Series 400 - Plugs
Hansen
Coupling Category
One-Way Couplings
Male End Connections
Female End Connections
Part No.
Thread
Dimensions
Part No.
Thread
Dimensions
Steel
Size
C
D
HEX
Steel
Size
C
D
HEX
38
1/8-27 NPTF
1.72
0.72
0.63
41
1/4-18 NPTF
1.63
0.79
0.69
40
1/4-18 NPTF
1.88
0.72
0.63
41G
1/4-18 NPTF
2.56
0.77
0.69
40G
1/4-18 NPTF
2.65
0.77
0.69
43
3/8-18 NPTF
1.81
0.94
0.81
42
3/8-18 NPTF
1.88
0.79
0.69
43G
3/8-18 NPTF
2.62
0.84
0.75
42G
3/8-18 NPTF
2.65
0.77
0.69
45
1/2-14 NPTF
2.06
1.15
1.00
44
1/2-14 NPTF
2.09
1.01
0.88
Brass

Brass

B-43
3/8-18 NPTF
1.81
0.91
0.81
B-40
1/4-18 NPTF
1.88
0.7
0.63
Part.No.
Thread
Dimensions
B-42
3/8-18 NPTF
1.88
0.77
0.69
Steel
Size
C
D
HEX
Part No.
Thread
Dimensions
31AP-25F
1/4-18 NPTF
1.60
0.79
0.69
Steel
Size
C
D
HEX
31AP-37F
3/8-18 NPTF
1.78
0.94
0.81
31AP-25M
1/4-18 NPTF
1.85
0.72
0.63

31AP-37M
3/8-18 NPTF
1.85
0.79
0.69



Hose Stem End Connections
Hose Clamp End Connections
Part No.
Hose I.D.
Dimensions
Part No.
Hose
Dimensions
Steel
C
D
Steel
I.D.
O.D.
C
D
HEX
404
1/4"
2.34
0.63
4-PB1
1/4"
15/32"
2.44
0.70
0.63
406
3/8"
2.34
0.63
4-PB3
1/4"
1/2"
2.44
0.70
0.63
408
1/2"
2.34
0.81
4-PB5
1/4"
9/16"
2.44
0.77
0.69
Brass

4-PB7
1/4"
5/8"
2.44
0.84
0.75
B-406
3/8"
2.34
0.63
4-PB9
1/4"
11/16"
2.44
0.91
0.81

4-PB11
1/4"
3/4"
2.44
0.98
0.88

4-PD5
3/8"
9/16"
2.56
0.77
0.69

4-PD7
3/8"
5/8"
2.56
0.84
0.75

4-PD9
3/8"
11/16"
2.56
0.91
0.81

4-PD11
3/8"
3/4"
2.56
0.98
0.88

4-PD13
3/8"
13/16"
2.56
1.05
0.94

4-PD15
3/8"
7/8"
2.56
1.12
1.00

4-PP13
1/2"
13/16"
3.25
1.05
0.94

4-PP15
1/2"
7/8"
3.25
1.12
1.00

4-PP17
1/2"
15/16"
3.25
1.19
1.06

4-PP19
1/2"
1"
3.25
1.26
1.13

With Bleeder Ball Check Reduces hose whip when disconnecting.
All dimensions in inches.



1000/400/500系列

Eaton的 1000/400/500系列是一种工业的互换气动接头，坚固和可靠的设计，用于压缩空气，气体和流体。

产品特征
- 球锁机构
- 标准密封件材料：丁腈橡胶
- 可选的套筒锁，防止意外断开
- 1/4” 和1/2” 接受ISO 6150 B 和A-A-59439 公头
- 可选的密封件材料：硅 -138，氟
- 所有规格接受 US工业互换
- 400系列接受 Tru-Flate互换 橡胶 -143，三元乙丙橡胶 -192

- 标准本体材料：黄铜，套筒为镀镍钢
性能参数
系列本体规格最高工作压力 最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (gpm)
1000 1/4 138 2,000 552 8,000 679 179
400 3/8 69 1,000 276 4,000 1,274 336
500 1/2 35 500 140 2,000 2,038 538

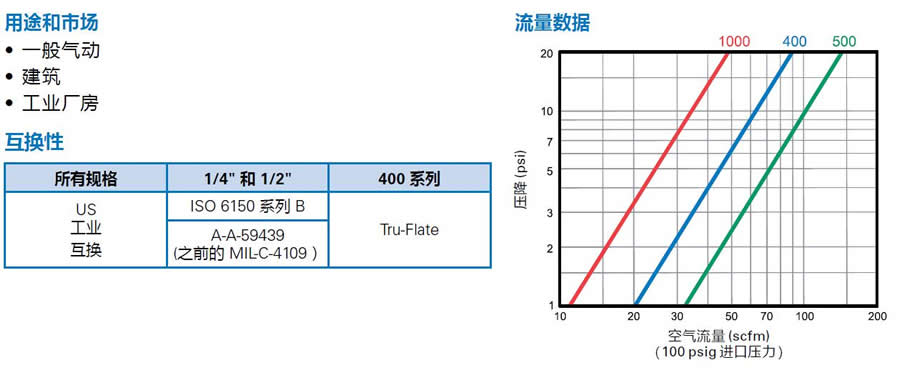

用途和市场 流量数据
- 一般气动

- 建筑

- 工业厂房

互换性

所有规格 1/4" 和 1/2" 400 系列
US ISO 6150 系列 B
工业互换 A-A-59439 (之前的 MIL-C-4109） Tru-Flate

空气流量 (scfm)（100 psig 进口压力）
1000系列



图 1 图 2
NPTF 外螺纹连接接头件号类型 本体规格 端口规格 螺纹 类型材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
900 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.97 1.00 0.69 50.04 25.40 17.53
1100 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.16 1.00 0.69 54.86 25.40 17.53
1300 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.12 1.00 0.69 53.85 25.40 17.53
LL1100 母头 1/4 1/4 1/4-18 NPTF 不锈钢 1 2.16 1.00 0.69 54.86 25.40 17.53
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
10公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.62 0.56 44.45 15.75 14.22
10C§公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.65 0.56 44.45 16.51 14.22
10G.公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.65 0.56 44.45 16.51 14.22
12E 公头 1/4 1/8 1/8-27 NPTF 钢 2 1.59 0.58 0.50 40.38 14.73 12.7
12G.公头 1/4 1/8 1/8-27 NPTF 钢 2 2.38 0.77 0.69 60.45 19.55 17.52
14公头 1/4 3/8 3/8-18 NPTF 钢 2 1.75 0.79 0.69 44.45 20.06 17.52
14G.公头 1/4 3/8 3/8-18 NPTF 钢 2 2.53 0.77 0.69 64.26 19.55 17.52
B10 公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.75 0.62 0.56 44.45 16.25 14.22
LL10 公头 1/4 1/4 1/4-18 NPTF 不锈钢 2 1.75 0.62 0.56 44.45 16.51 14.22
10NK* 公头 1/4 1/4 1/4-18 NPTF 钢 2 1.75 0.62 0.56 44.45 15.75 14.22

§带球型单向阀 .带放气球型单向阀 -减少软管甩动 * 镀镍

图 3 图 4
NPTF 内螺纹连接
接头 本体 端口 尺寸
件号类型 规格 规格 螺纹 类型材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
800E 母头 1/4 1/8 1/8-27 NPTF 黄铜 3 1.86 1.00 0.69 47.24 25.40 17.53
1000E 母头 1/4 1/4 1/4-18 NPTF 黄铜 3 2.08 1.00 0.69 52.83 25.40 17.53
1200 母头 1/4 3/8 3/8-18 NPTF 黄铜 3 2.16 1.00 0.75 54.86 25.40 19.05
LL1000 母头 1/4 1/4 1/4-18 NPTF 不锈钢 3 2.08 1.00 0.69 52.83 25.40 17.53
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
11公头 1/4 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
11G.公头 1/4 1/4 1/4-18 NPTF 钢 4 2.44 0.77 0.69 61.98 19.56 17.53
13公头 1/4 1/8 1/8-27 NPTF 钢 4 1.47 0.65 0.56 37.34 16.51 14.22
15E 公头 1/4 3//8 3/8-18 NPTF 钢 4 1.69 0.94 0.81 42.93 23.88 20.57
11B 公头 1/4 1/4 1/4-18 NPTF 黄铜 4 1.63 0.78 0.69 41.40 19.81 17.53
LL11 公头 1/4 1/4 1/4-18 NPTF 不锈钢 4 1.63 0.79 0.69 41.40 20.07 17.53
11NK* 公头 1/4 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53

.带放气球型单向阀 -减少软管甩动 * 镀镍

.带放气球型单向阀 -减少软管甩动 .用于插锁式软管 * 镀镍

1000系列



图 5 图 6
软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B

(in) (in) (mm) (mm)
1600E 母头 1/4 1/4 黄铜 5 2.60 1.00 66.04 25.40
1600P. 母头 1/4 1/4 黄铜 5, 5A 2.37 1.00 60.20 25.40
1700E 母头 1/4 3/8 黄铜 5 2.60 1.00 66.04 25.40
1700P. 母头 1/4 3/8 黄铜 5, 5A 2.44 1.00 61.98 25.40
1800 母头 1/4 5/16 黄铜 5 2.60 1.00 66.04 25.40
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D
(in) (in) (mm) (mm)
16公头 1/4 1/4 钢 6 2.22 0.50 56.39 12.70
16G.公头 1/4 1/4 钢 6 2.97 0.77 75.44 19.56
16P.公头 1/4 1/4 钢 6, 6A 2.00 0.58 50.80 14.73
17公头 1/4 3/8 钢 6 2.22 0.5 56.39 12.70
17G.公头 1/4 3/8 钢 6 2.96 0.77 75.18 19.56
17P.公头 1/4 3/8 钢 6, 6A 2.06 0.5 52.32 12.70
18E 公头 1/4 5/16 钢 6 2.22 0.50 56.39 12.70
B17 公头 1/4 3/8 黄铜 6 2.22 0.5 56.39 12.70
16NK* 公头 1/4 1/4 钢 6 2.22 0.50 56.39 12.70
17NK* 公头 1/4 3/8 钢 6 2.22 0.5 56.39 12.70



1600P



1700P



16P



图 5A图 6A



1000系列



图 7 图 8
软管扣压式连接接头件号类型 本体规格 软管内径 软管外径 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
1SB1 母头 1/4 1/4 15/32 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB3 母头 1/4 1/4 1/2 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB5E 母头 1/4 1/4 9/16 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SB7 母头 1/4 1/4 5/8 黄铜 7 2.69 1.00 0.69 68.33 25.40 17.53
1SC5 母头 1/4 5/16 9/16 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SC7 母头 1/4 5/16 5/8 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SC9 母头 1/4 5/16 11/16 黄铜 7 2.75 1.00 0.69 69.85 25.40 17.53
1SD5 母头 1/4 3/8 9/16 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD7 母头 1/4 3/8 5/8 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD9 母头 1/4 3/8 11/16 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
1SD11 母头 1/4 3/8 3/4 黄铜 7 2.81 1.00 0.69 71.37 25.40 17.53
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
3PB1 公头 1/4 1/4 15/32 钢 8 2.31 0.70 0.63 58.67 17.78 16.00
3PB3 公头 1/4 1/4 1/2 钢 8 2.31 0.70 0.63 58.67 17.78 16.00
3PB5 公头 1/4 1/4 9/16 钢 8 2.31 0.77 0.69 58.67 19.56 17.53
3PB7 公头 1/4 1/4 5/8 钢 8 2.31 0.84 0.75 58.67 21.34 19.05
3PB9 公头 1/4 1/4 11/16 钢 8 2.31 0.94 0.81 58.67 23.88 20.57
3PB11 公头 1/4 1/4 3/4 钢 8 2.31 0.98 0.88 58.67 24.89 22.35
3PC5 公头 1/4 5/16 9/16 钢 8 2.38 0.77 0.69 60.45 19.56 17.53
3PC7 公头 1/4 5/16 5/8 钢 8 2.38 0.84 0.75 60.45 21.34 19.05
3PC9 公头 1/4 5/16 11/16 钢 8 2.38 0.91 0.81 60.45 23.11 20.57
3PD5 公头 1/4 3/8 9/16 钢 8 2.44 0.77 0.69 61.98 19.56 17.53
3PD7 公头 1/4 3/8 5/8 钢 8 2.44 0.84 0.75 61.98 21.34 19.05
3PD9 公头 1/4 3/8 11/16 钢 8 2.44 0.91 0.81 61.98 23.11 20.57
3PD11 公头 1/4 3/8 3/4 钢 8 2.44 1.01 0.88 61.98 25.65 22.35

.带放气球型单向阀 -减少软管甩动 * 镀镍 NPTF 内螺纹连接接头本体件号类型规格图 3 端口规格 螺纹 类型 材料图 4 图 尺寸 A B 六角图 4A A B 六角



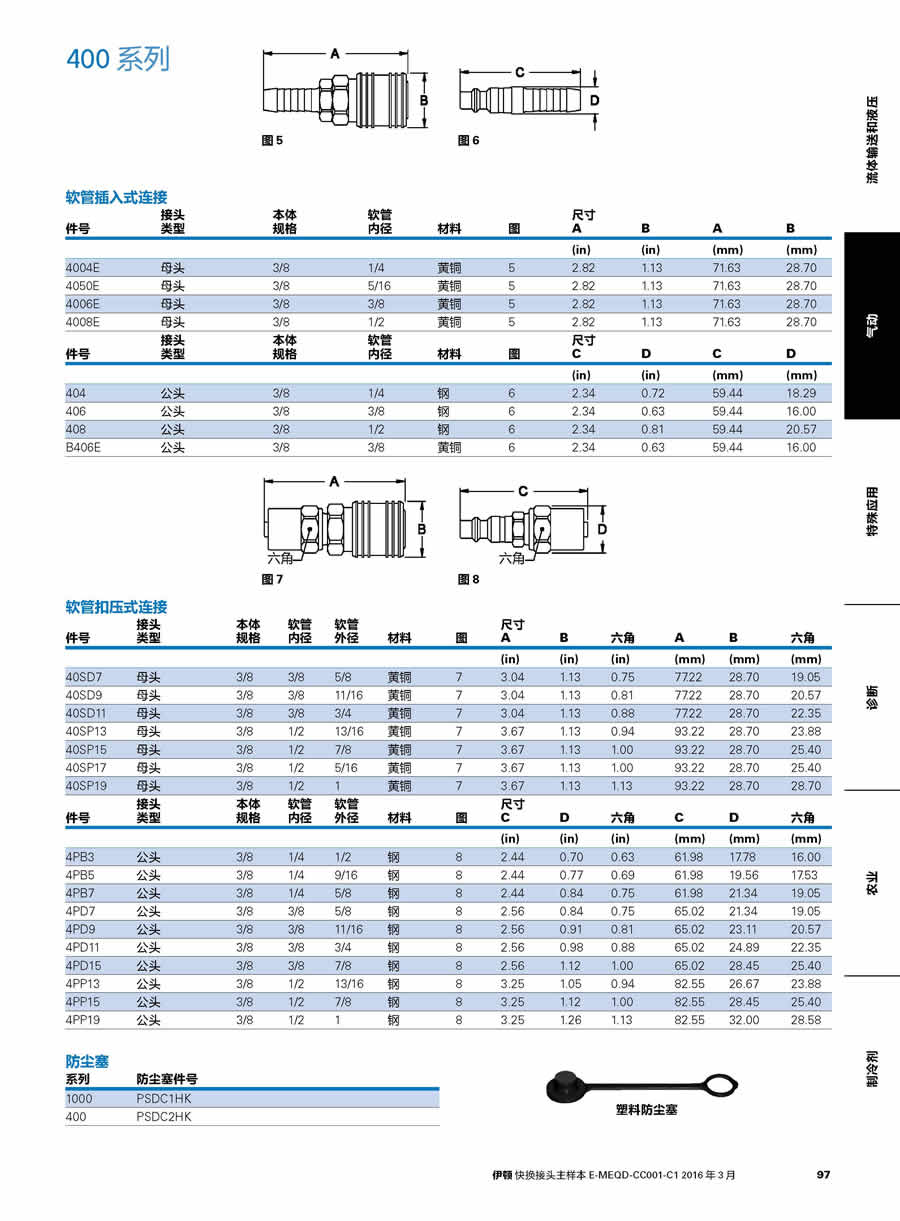

400 系列

NPTF 外螺纹连接
接头本体端口尺寸件号类型规格规格螺纹类型材料图 A B 六角 A B 六角
图 1图 2
(in) (in) (in) (mm) (mm) (mm)
410 母头 3/8 1/4 1/4-18 NPTF 黄铜 1 2.35 1.13 0.88 59.69 28.70 22.35
430 母头 3/8 3/8 3/8-18 NPTF 黄铜 1 2.35 1.13 0.88 59.69 28.70 22.35
450 母头 3/8 1/2 1/2-14 NPTF 黄铜 1 2.54 1.13 0.88 64.52 28.70 22.35
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
38 公头 3/8 1/8 1/8-27 NPTF 钢 2 1.72 0.72 0.63 43.69 18.29 16.00
40 公头 3/8 1/4 1/4-18 NPTF 钢 2 1.88 0.72 0.63 47.75 18.29 16.00
40NK* 公头 3/8 1/4 1/4-18 NPTF 钢 2 1.88 0.72 0.63 47.75 18.29 16.00
40G.公头 3/8 1/4 1/4-18 NPTF 钢 2 2.65 0.77 0.69 67.31 19.56 17.53
42 公头 3/8 3/8 3/8-18 NPTF 钢 2 1.88 0.79 0.69 47.75 20.07 17.53
42G.公头 3/8 3/8 3/8-18 NPTF 钢 2 2.65 0.77 0.69 67.31 19.56 17.53
44 公头 3/8 1/2 1/2-14 NPTF 钢 2 2.09 1.01 0.88 53.09 25.65 22.35
B40 公头 3/8 1/4 1/4-18 NPTF 黄铜 2 1.88 0.70 0.63 47.75 17.78 16.00
B42 公头 3/8 3/8 3/8-18 NPTF 黄铜 2 1.88 0.77 0.69 47.75 19.56 17.53
31AP25M 公头 3/8 1/4 1/4-18 NPTF 钢 2A 1.85 0.72 0.63 46.99 18.29 16.00
31AP37M 公头 3/8 3/8 3/8-18 NPTF 钢 2A 1.85 0.79 0.69 46.99 20.07 17.53

(in) (in) (in) (mm) (mm) (mm)
400 母头 3/8 1/4 1/4-18 NPTF 黄铜 3 2.10 1.13 0.88 53.34 28.70 22.35
420 母头 3/8 3/8 3/8-18 NPTF 黄铜 3 2.35 1.13 0.88 59.69 28.70 22.35
440 母头 3/8 1/2 1/2-14 NPTF 黄铜 3 2.62 1.13 1.00 66.55 28.70 25.40
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
41 公头 3/8 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
41NK* 公头 3/8 1/4 1/4-18 NPTF 钢 4 1.63 0.79 0.69 41.40 20.07 17.53
41G.公头 3/8 1/4 1/4-18 NPTF 钢 4 2.56 0.77 0.69 65.02 19.56 17.53
43 公头 3/8 3/8 3/8-18 NPTF 钢 4 1.81 0.94 0.81 45.97 23.88 20.57
43G.公头 3/8 3/8 3/8-18 NPTF 钢 4 2.62 0.84 0.75 66.55 21.34 19.05
45E 公头 3/8 1/2 1/2-14 NPTF 钢 4 2.06 1.15 1.00 52.32 29.21 25.40
B43 公头 3/8 3/8 3/8-18 NPTF 黄铜 4 1.81 0.91 0.81 45.97 23.11 20.57
31AP25F 公头 3/8 1/4 1/4-18 NPTF 钢 4A 1.60 0.79 0.69 40.64 20.07 17.53

31AP37F 公头 3/8 3/8 3/8-18 NPTF 钢 4A 1.78 0.94 0.81 45.21 23.88 20.57
.带放气球型单向阀 -减少软管甩动 * 镀镍
96

400 系列

软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B
(in) (in) (mm) (mm)
4004E 母头 3/8 1/4 黄铜 5 2.82 1.13 71.63 28.70
4050E 母头 3/8 5/16 黄铜 5 2.82 1.13 71.63 28.70
4006E 母头 3/8 3/8 黄铜 5 2.82 1.13 71.63 28.70
4008E 母头 3/8 1/2 黄铜 5 2.82 1.13 71.63 28.70
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D

图 5图 6
(in) (in) (mm) (mm)
404 公头 3/8 1/4 钢 6 2.34 0.72 59.44 18.29
406 公头 408 公头 B406E 公头 软管扣压式连接接头件号类型 3/8 3/8 3/8 本体软管规格内径图 7 软管外径 3/8 1/2 3/8 材料 钢 钢 黄铜 图图 8 6 6 6 尺寸 A 2.34 2.34 2.34 B 0.63 0.81 0.63 六角 A 59.44 59.44 59.44 B 16.00 20.57 16.00六角

(in) (in) (in) (mm) (mm) (mm)
40SD7 母头 3/8 3/8 5/8 黄铜 7 3.04 1.13 0.75 77.22 28.70 19.05
40SD9 母头 3/8 3/8 11/16 黄铜 7 3.04 1.13 0.81 77.22 28.70 20.57
40SD11 母头 3/8 3/8 3/4 黄铜 7 3.04 1.13 0.88 77.22 28.70 22.35
40SP13 母头 3/8 1/2 13/16 黄铜 7 3.67 1.13 0.94 93.22 28.70 23.88
40SP15 母头 3/8 1/2 7/8 黄铜 7 3.67 1.13 1.00 93.22 28.70 25.40
40SP17 母头 3/8 1/2 5/16 黄铜 7 3.67 1.13 1.00 93.22 28.70 25.40
40SP19 母头 3/8 1/2 1 黄铜 7 3.67 1.13 1.13 93.22 28.70 28.70
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
4PB3 公头 3/8 1/4 1/2 钢 8 2.44 0.70 0.63 61.98 17.78 16.00
4PB5 公头 3/8 1/4 9/16 钢 8 2.44 0.77 0.69 61.98 19.56 17.53
4PB7 公头 3/8 1/4 5/8 钢 8 2.44 0.84 0.75 61.98 21.34 19.05
4PD7 公头 3/8 3/8 5/8 钢 8 2.56 0.84 0.75 65.02 21.34 19.05
4PD9 公头 3/8 3/8 11/16 钢 8 2.56 0.91 0.81 65.02 23.11 20.57
4PD11 公头 3/8 3/8 3/4 钢 8 2.56 0.98 0.88 65.02 24.89 22.35
4PD15 公头 3/8 3/8 7/8 钢 8 2.56 1.12 1.00 65.02 28.45 25.40

4PP13 4PP15 公头 公头 3/8 1/2 13/16 钢 钢 8 8 3.25 3.25 1.05 1.12 0.94 1.00 82.55 82.55 26.67 28.45 23.88 25.40
4PP19 公头 3/8 3/8 1/2 1/2 7/8 1 钢 8 3.25 1.26 1.13 82.55 32.00 28.58
防尘塞



400 PSDC2HK 塑料防尘塞

500 系列

外螺纹连接
接头本体端口尺寸件号类型规格规格螺纹类型材料图 A B 六角 A B 六角
图 1图 2
(in) (in) (in) (mm) (mm) (mm)
501 母头 1/2 1/4 1/4-18 NPTF 黄铜 1 2.77 1.19 1.00 70.36 30.23 25.40
510 母头 1/2 3/8 3/8-18 NPTF 黄铜 1 2.78 1.19 1.00 70.61 30.23 25.40
530E 母头 1/2 1/2 1/2-14 NPTF 黄铜 1 2.97 1.19 1.00 75.44 30.23 25.40
550 母头 1/2 3/4 3/4-14 NPTF 黄铜 1 2.97 1.19 1.06 75.44 30.23 26.92
530143 母头 1/2 1/2 1/2-14 NPTF 黄铜 1 2.97 1.19 1.00 75.44 30.23 25.40
550NV 母头 1/2 3/4 3/4-14 NPTF 黄铜 1 2.97 1.19 1.06 75.44 30.23 26.92
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
50E 公头 1/2 1/4 1/4-18 NPTF 钢 2 2.25 0.79 0.69 57.15 20.07 17.53
50G.公头 1/2 1/4 1/4-18 NPTF 钢 2 2.90 0.98 0.88 73.66 24.89 22.35
52 公头 1/2 3/8 3/8-18 NPTF 钢 2 2.25 0.87 0.75 57.15 22.10 19.05
52G.公头 1/2 3/8 3/8-18 NPTF 钢 2 2.90 0.98 0.88 73.66 24.89 22.35
54E 公头 1/2 1/2 1/2-14 NPTF 钢 2 2.44 1.01 0.88 61.98 25.65 22.35
54G.公头 1/2 1/2 1/2-14 NPTF 钢 2 3.09 0.98 0.88 78.49 24.89 22.35
56 公头 1/2 3/4 3/4-14 NPTF 钢 2 2.50 1.23 1.06 63.50 31.24 26.92
56G.公头 1/2 3/4 3/4-14 NPTF 钢 2 3.14 1.19 1.06 79.76 30.23 26.92
B52 公头 1/2 3/8 3/8-18 NPTF 黄铜 2 2.25 0.87 0.75 57.15 22.10 19.05
B54 公头 1/2 1/2 1/2-14 NPTF 黄铜 2 2.44 1.01 0.88 61.98 25.65 22.35

.带放气球型单向阀 -减少软管甩动内螺纹连接接头本体件号类型规格图 3 端口规格 螺纹 类型材料图 4 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
500A 母头 1/2 1/4 1/4-18 NPTF 黄铜 3 2.72 1.19 1.00 69.1 30.2 25.4
500 母头 1/2 3/8 3/8-18 NPTF 黄铜 3 2.78 1.19 1.00 70.6 30.2 25.4
520 母头 1/2 1/2 1/2-14 NPTF 黄铜 3 3.06 1.19 1.00 77.7 30.2 25.4
540 母头 1/2 3/4 3/4-14 NPTF 黄铜 3 3.09 1.19 1.19 78.5 30.2 30.2
件号 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
53A 公头 1/2 1/4 1/4-18 NPTF 钢 4 1.92 0.79 0.69 48.8 20.1 17.5
53 公头 1/2 3/8 3/8-18 NPTF 钢 4 2.06 0.94 0.81 52.3 23.9 20.6
53G.公头 1/2 3/8 3/8-18 NPTF 钢 4 2.90 0.98 0.88 73.7 24.9 22.4
55 公头 1/2 1/2 1/2-14 NPTF 钢 4 2.34 1.15 1.00 59.4 29.2 25.4
55G.公头 1/2 1/2 1/2-14 NPTF 钢 4 3.17 1.15 1.00 80.5 29.2 25.4
57 公头 1/2 3/4 3/4-14 NPTF 钢 4 2.44 1.37 1.19 62.0 34.8 30.2

.带放气球型单向阀 -减少软管甩动
500 系列

图 5图 6
软管插入式连接接头件号类型 本体规格 软管内径 材料 图 尺寸 A B A B
(in) (in) (mm) (mm)
570 母头 1/2 3/8 黄铜 5 3.32 1.19 84.3 30.2
580 母头 1/2 1/2 黄铜 5 3.24 1.19 82.3 30.2
590 母头 1/2 3/4 黄铜 5 4.09 1.19 103.9 30.2
件号 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D

(in) (in) (mm) (mm)
585 公头 1/2 5/16 钢 6 2.66 0.69 67.6 17.5
585G. 公头 1/2 5/16 黄铜 6 3.37 0.98 85.6 24.9
59 公头 1/2 3/8 钢 6 2.66 0.69 67.6 17.5
59G. 公头 1/2 3/8 黄铜 6 3.37 0.98 85.6 24.9
60 公头 1/2 1/2 钢 6 2.66 0.75 67.6 19.1
60G. 公头 1/2 1/2 黄铜 6 3.37 0.98 85.6 24.9
61E 公头 1/2 3/4 钢 6 3.50 1.00 88.9 25.4
61G. 公头 1/2 3/4 黄铜 6 4.22 1.00 107.2 25.4

.带放气球型单向阀 -减少软管甩动软管扣压式连接接头本体软管件号类型规格内径图 7 软管外径 材料 图图 8 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
50SP13 母头 1/2 1/2 13/16 黄铜 7 4.09 1.19 0.94 103.9 30.2 23.9
50SP15 母头 1/2 1/2 7/8 黄铜 7 4.09 1.19 1.00 103.9 30.2 25.4
5019E 母头 1/2 1/2 1 黄铜 7 4.09 1.26 1.13 103.9 32.0 28.7
50SR23 母头 1/2 3/4 1 1/8 黄铜 7 4.22 1.19 1.25 107.2 30.2 31.8
50SR25 母头 1/2 3/4 1 3/16 黄铜 7 4.22 1.19 1.31 107.2 30.2 33.3
50SR27 母头 1/2 3/4 1 1/4 黄铜 7 4.22 1.19 1.38 107.2 30.2 35.1
件号 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
5PB3 公头 1/2 1/4 1/2 钢 8 2.81 0.70 0.63 71.4 17.8 16.0
5PB5 公头 1/2 1/4 9/16 钢 8 2.81 0.77 0.69 71.4 19.6 17.5
5PB7 公头 1/2 1/4 5/8 钢 8 2.81 0.84 0.75 71.4 21.3 19.1
5PD5 公头 1/2 3/8 9/16 钢 8 2.94 0.77 0.69 74.7 19.6 17.5
5PD7 公头 1/2 3/8 5/8 钢 8 2.94 0.84 0.75 74.7 21.3 19.1
5PD9 公头 1/2 3/8 11/16 钢 8 2.94 0.91 0.81 74.7 23.1 20.6
5PD11 公头 1/2 3/8 3/4 钢 8 2.94 0.98 0.88 74.7 24.9 22.4
5PD13 公头 1/2 3/8 13/16 钢 8 2.94 1.05 0.94 74.7 26.7 23.9
5PP13 公头 1/2 1/2 13/16 钢 8 3.62 1.05 0.94 91.9 26.7 23.9
5PP15 公头 1/2 1/2 7/8 钢 8 3.62 1.12 1.00 91.9 28.4 25.4
5PR23 公头 1/2 3/4 1 1/8 钢 8 3.75 1.40 1.25 95.3 35.6 31.8
5PR25 公头 1/2 3/4 1 3/16 钢 8 3.75 1.47 1.31 95.3 37.3 33.3
5PR27 公头 1/2 3/4 1 1/4 钢 8 3.75 1.54 1.38 95.3 39.1 35.1







信德迈科技（北京）有限公司 CNMEC Technology
美国DMK Engineering Solutions公司

地址：北京市朝阳区望京街10号望京SOHO塔1C座2115室
邮编：100102
电话：010-8428 2935, 8428 9077, 8428 3983
手机：139 1096 2635
Http：//www.cnmec.biz
E-mail：sales@cnmec.biz
传真：010-8428 8762

京ICP备08000876号-1号
京公网安备 11010502019740
Since 2007 Strong Distribution & Powerful Partnerships
