Eaton HK 1-8 Series - ISO 7241-1 B Interchange - Sockets (Female) - Brass

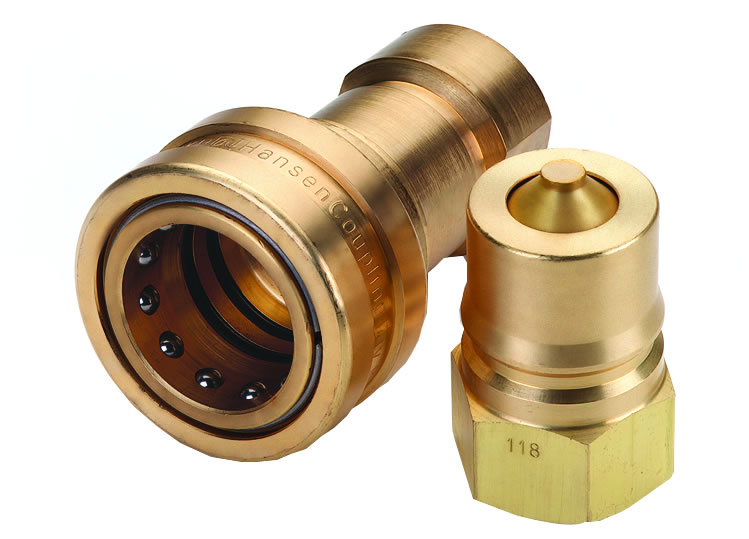

HANSEN HK系列黄铜快速接头

伊顿 HANSEN HK 黄铜是一种通用工业互换快速接头，有带阀或无阀设计，采用黄铜制成，可在不接受不锈钢的坚固应用中提供出色的耐腐蚀性。HK 系列具有带自动自密封提升阀的球锁机构。Eaton's HK brass is a general purpose industrial interchange coupling available in valved or non-valved designs, offered in brass for excelllent corrosion resistance in rugged applications where stainless steel is unacceptable. The HK Series features a ball latch mechanism with automatic self-sealing poppet valves.

Eaton HK 1-8 Series - ISO 7241-1 B Interchange - Sockets (Female) - Brass
HANSEN HK系列黄铜快速接头



Eaton Hansen HK 1-8 Series Female Socket 1/8-27 NPTF VALVED - ISO 7241-1 B Interchange Brass Quick Disconnect - Standard Buna-N Seal replaces FD45系列

系列 身体尺寸 ISO 尺寸 公称流量直径 最大限度。运营压力 额定流量 空气包容 流体损失
在 毫米 毫米 bar psi lpm gpm cc.max. cc.max.
1HK 1/8 5 4.4 207 3000 3 0.8 0.6 0.5
2HK 1/4 6.3 5.9 186 2700 12 3 1.2 0.9
3HK 3/8 10 7.8 152 2200 23 6 2.9 2.1
4HK 1/2 12.5 10 155 2250 45 12 3.6 3.5
6HK 3/4 20 17 138 2000 100 26 11.5 9.3
8HK 1 25 19.6 103 1500 189 50 18 16.9
10HK 1 1/4** - 26.7 83 1200 288 76 48 48
12HK 1 1/2 40 35.1 104 1500 375 99 91.3 91.3
20HK 2 1/2 50 46 49 700 757 200 209.9 209.9


*有关真空的问题，请联系伊顿 **没有适用于 10HK 的 ISO 标准



特征：
符合 ISO 标准 7241-1 B 系列的尺寸要求
303/316 不锈钢结构，具有更高的耐腐蚀性和流体兼容性
自密封提升阀设计提供出色的高低压密封
标准阀体材料：303 或 316 不锈钢
标准密封材料：Buna-N
可用密封选项：PTFE、氯丁橡胶、EPDM、FKM 或 Kalrez




NV = 无阀 | VAA = 阀门执行器组件 | SL = 套筒锁（仅限插座）

零件号 密封弹性体 带阀的 尺寸 ISO 尺寸 螺纹尺寸（母） Dimensions
in 毫米       NPTF BSPP
英寸（毫米） 英寸（毫米） 英寸（毫米）
B1H11 标准丁腈橡胶 是的 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11118 氯丁橡胶 是的 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11143 氟橡胶 是的 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11192 三元乙丙橡胶 是的 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11NV 标准丁腈橡胶 不 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11NV143 氟橡胶 不 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11NV192 三元乙丙橡胶 不 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B1H11SL 标准丁腈橡胶 是的 1/8 5 1/8 - 27 - 1.91 (48.5) 0.98 (24.9) 0.56 (14.2)
B2H16 标准丁腈橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16115 聚四氟乙烯 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16118 氯丁橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16143 氟橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16146 特殊丁腈橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16192 三元乙丙橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16BS 标准丁腈橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BS115 聚四氟乙烯 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BS118 氯丁橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BS143 氟橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BS146 特殊丁腈橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BS192 三元乙丙橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BSSL 标准丁腈橡胶 是的 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BSVAA 标准丁腈橡胶 不 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16BSVAA143 氟橡胶 不 1/4 6.3 - 1/4 - 19 2.31 (58.7) 1.14 (29.0) 0.75 (19.1)
B2H16NV 标准丁腈橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16NV143 氟橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16NV192 三元乙丙橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16SL 标准丁腈橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16SL143 氟橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16SL146 特殊丁腈橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16SL192 三元乙丙橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16SL236 三元乙丙橡胶 是的 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAA 标准丁腈橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAA143 氟橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAA146 特殊丁腈橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAA192 三元乙丙橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAASL118 氯丁橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B2H16VAASL146 特殊丁腈橡胶 不 1/4 6.3 1/4 - 18 - 2.26 (57.4) 1.14 (29.0) 0.75 (19.1)
B3H21 标准丁腈橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21115 聚四氟乙烯 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21118 氯丁橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21143 氟橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21146 特殊丁腈橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21192 三元乙丙橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21236 三元乙丙橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS 标准丁腈橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS115 聚四氟乙烯 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS118 氯丁橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS143 氟橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS146 特殊丁腈橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS192 三元乙丙橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21BS236 三元乙丙橡胶 是的 3/8 10 - 3/8 - 19 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21NV 标准丁腈橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21NV143 氟橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21NV192 三元乙丙橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21SL 标准丁腈橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21SL143 氟橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21SL192 三元乙丙橡胶 是的 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21VAA 标准丁腈橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21VAA143 氟橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B3H21VAA192 三元乙丙橡胶 不 3/8 10 3/8 - 18 - 2.56 (65.0) 1.42 (36.1) 0.88 (22.4)
B4HP26 标准丁腈橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26115 聚四氟乙烯 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26118 氯丁橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26143 氟橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26146 特殊丁腈橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26192 三元乙丙橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26236 三元乙丙橡胶 是的 1/2 12.5 1/2 - 14 - 2.96 (75.2) 1.86 (47.2) 1.13 (28.7)
B4HP26BS 标准丁腈橡胶 是的 1/2 12.5 - 1/2 - 14 2.96 (75.2) 1.86



应用与市场：


农业/化学
液压工具/石油和天然气
一般工业/交通
建筑/食品和饮料
流体输送/卡车
核电
