OPW 1004D3-0402底部灌装快换接头 _API干式分离阀
OPW 1004D3-0402 API底部灌装快换接头 OPW 1004D3-0402干式分离阀

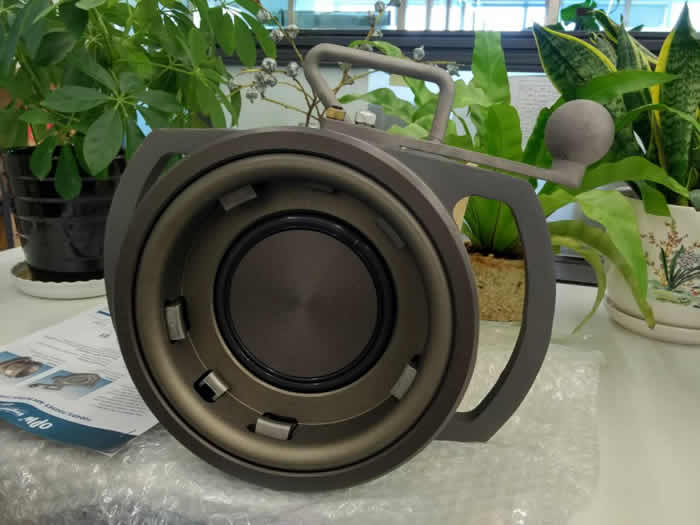

OPW 1004D3 API Bottom Loading Coupler API Couplers
OPW API Couplers 1004D3 API Bottom Loading Coupler

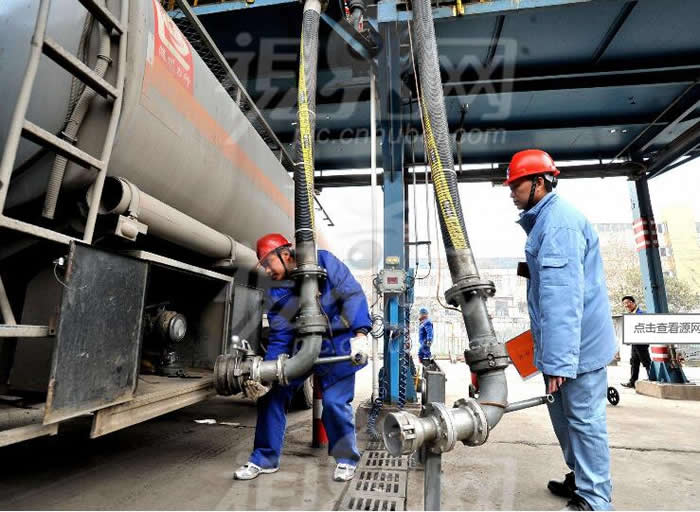

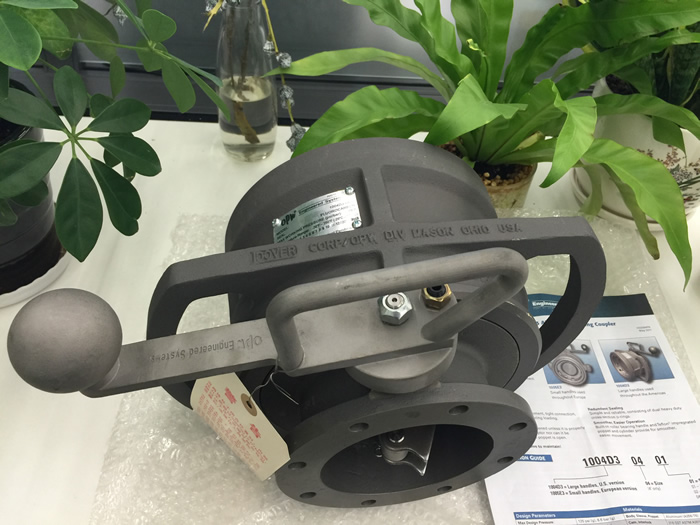

OPW工程系统公司生产的1004D3/D4型产品是标准的“微滴漏”底部灌装用快换接头，在大型油料装车站都经受了长期使用的考验。1004D3 / D4 型能与所有按API RP-1004规格要求生产的4"底部灌装接头配合使用，在汽油类装卸时使用能大大减少断开时的液体损失。API干式接头(又称干式阀、干式分离阀、下装接头)，主要应用于石油库区底部密闭装卸系统中鹤管与油罐车之间。接合快速，由于具有自封机构，基本可以做到接合与分离时无泄漏。是油气回收的重要环节设备。手动开启机构。

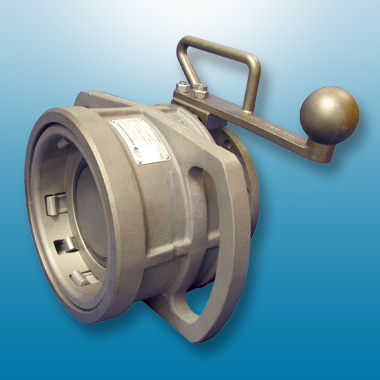

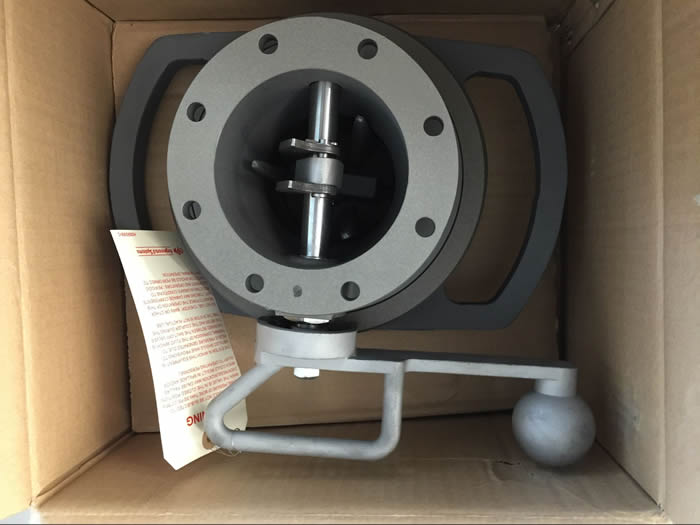

OPW 1004D4型是OPW公司研发的新一代API底部灌装快换接头。维护方便、弹簧加载套管设计，使D4型可以为客户提供顶级底部灌装体验。The 1004D3 is the latest generation in API Bottom Loading Couplers from OPW. A proven performer at major oil terminals around the world just got better… OPW 1004D3-0402干式分离阀。
OPW 1004D3_0402 API Bottom Loading Coupler_资料下载
OPW API
1004D3和1004D4底部灌装快换接头优点
- 能与所有按API RP-1004规格要求配装的4"底部灌装阳端接头配合使用
- 维护方便、简单—消除所有销子，快速拆装关键部件
- 5凸轮设计确保与槽车接头对接容易、连接紧密
- 双重连锁确保接头只有正确连接时才能打开
- 无需专用工具—仅用17mm和32mm套筒扳手就可以将其彻底拆卸。
|
|
|
1004D3-0402 手动API 干式接头(又称干式阀、干式分离阀、下装接头) |
1004D4 半自动API干式接头(又称干式阀、干式分离阀、下装接头) |
1005E3 |
OPW 1004D3和1004D4底部灌装快换接头设计参数
设计压力
|
125 psi (g), 8.6 bar (g) |
| 允许工作压力 |
* 75 psi (g), 5 bar (g) |
| 流速 |
600 GPM, 135 M3/h |
| 温度范围 |
- Fluorocarbon -20F ~ 400F (-29C ~ 204C)
- Buna -20F ~ 250F (-29C ~ 121C)
- EPT -50F ~ 225F (-46C to 107C) |
| 重量 |
21 lbs (9.5 kg) |
| 压降（流速下 |
2-5 psi (g), 0.24 bar (g)* |
| *在密闭状态下以300 psi的压力对部件进行测试，检查其是否可以承受过度的热
膨胀。请参考文件API标准RP-1004，了解更多信息。 |
底部灌装接头和配件
OPW工程系统公司长期以来被认为是API底部灌装接头的标准制定者。1004D2/1005E型产品在石油终端经受了长期的考验。OPW API 1004D3设计用于安全、清洁和快速灌装应用。D3具备几个新功能，使其成为本行业容易使用的底部灌装接头。1004D4型是OPW公司研发的新一代API底部灌装快速接头。维护方便、弹簧加载套管设计，使D4型可以为客户提供顶级底部灌装体验。
1004D2（停产，改为生产1004D3)
1004D3，人工操作
1004D4 API底部灌装接头，半自动操作
API底部灌装配件
1004DRN排放接头
- 操作员可以容易、安全排放灌装臂。
- 可与任何API底部灌装接头配合。
1004PA停靠接头
- 用于整齐停放和固定未在使用中的灌装臂。
- 可配有停靠立柱和/或接近开关
4" API 下装干式接头 | API 干式接头(又称干式阀、干式分离阀、下装接头) | OPW鹤管、输油臂、API接头 干式阀,OPW鹤管、输油臂、API接头 干式阀 | API鹤管 底部装车鹤管 、干式分离阀鹤管、干式分离阀、进口干式分离阀、下装鹤管干式阀、美国干式分离阀、干式阀泄漏量、美国OPW干式分离阀、API干式阀型号、Api干式阀接口、OPW鹤管、输油臂、API接头 干式阀_OPW | API干式接头(底装鹤管用干式分离阀、下装接头) | 干式接头,下装接头,API干式分离阀,API卸油阀,卸油阀,进口干式接头 、 底装鹤管 API干式分离阀鹤管| API干式接头(底装鹤管用干式分离阀、下装接头) | OPW API干式接头(底装鹤管用干式分离阀、下装接头) OPW API 干式分离阀
密封件更换工具包
OPW 1004D3/D4 SRK密封件更换包包括更换D3/D4API底部灌装接头密封件时所需的所有密封件，建议将密封件更换包作为备件来使用。
密封材质 |
类型 |
|
Buna-N |
1004D3/1005E3 |
1004D3SRK - 0401 |
| 1004D4 |
1004D4SRK - 0401 |
Fluorocarbon |
1004D3/1005E3 |
1004D3SRK - 0402 |
| 1004D4 |
1004D4SRK - 0402 |
EPDM |
1004D3/1005E3 |
1004D3SRK - 0404 |
| 1004D4 |
1004D4SRK - 0404 |

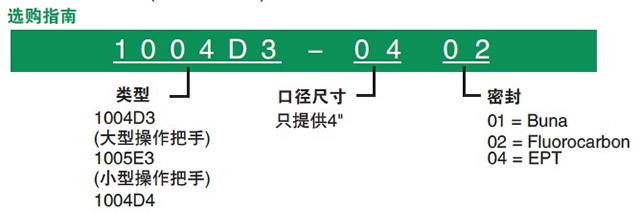

Ordering Guide Units (1004D3 & 1005E3)
OPW 1004D3SRK Seal Replacement Kits include everything needed to change the seals in the 1004D3/1005E3 API Coupler. Seal Replacement Kits are always recommended as spare parts.
| Seal Material |
Seal Replacement Kit Part # |
| Buna |
1004D3SRK-0401 |
| Fluorocarbon |
1004D3SRK-0402 |
EPT
|
1004D3SRK-0404 |
# |
Description |
Qty |
Material |
Part # |
| 1 |
Body, API Coupler, ALUM, 1004D3 |
1 |
Aluminum A356-T6, ASTM B26 Anodized |
E20064AH |
| 2 |
Spirol Pin |
7 |
Carbon Steel Zinc Plated |
H31396M |
| 3 |
Compression Spring |
2 |
Carbon Steel Zinc Plated |
H31743M |
| 4 |
Interlock |
2 |
316 SST, ASTM A351 CF-8M |
C20062M |
| 5 |
Cam Spring |
5 |
18-8 SST |
H06753M |
| 6 |
Cam Arm, 1004 CPLR, SST |
5 |
SST |
C20063M |
| 7 |
Wave Spring |
1 |
ASTM A693 (17-7 PH SST, H900 Hardened) |
H31091M |
| 8 |
Cylinder |
1 |
ASTM SB241 (Aluminum 6061-T6) |
C21283AH |
| 9 |
Cylinder O-Ring |
1 |
Fluorocarbon |
C21283AH |
| 10 |
Nose Seal, API CPLR, Fluorocarbon |
1 |
Fluorocarbon |
H30483M |
| 11 |
Poppet |
1 |
A356-T6 Aluminum |
D20069AH |
| 12 |
High Pressure Link |
2 |
410 SST Hardened |
H30552M |
| 13 |
Clevis Pin |
2 |
17-4 PH SST |
H30610RE |
| 14 |
Cotter Pin |
2 |
316 SST |
H30206M |
| 15 |
Washer, Flat, SST, 5/16 |
2 |
18-8 SST |
H30554M |
| 16 |
Drive Link |
1 |
316 SST |
C21255EW |
| 17 |
Sleeve, API Coupler, AL, 4" |
1 |
Aluminum A356-T6 ASTM B26 Anodized |
E20013AH (1004D3)
E20026AH
(1005E3) |
| 18 |
Dust Seal |
1 |
Felt |
H30214M |
| 19 |
Tube Spacer, API, SST |
1 |
316 SST. |
C21254RE |
| 20 |
Handle Shaft |
1 |
ASTM A564 (13-8, Condition RH 950 SST) |
C21290RE |
| 21 |
Stuff Box, API and LOK, SSST |
1 |
316 SST |
C20812RE |
| 22 |
O-Ring, Fluorocarbon |
2 |
Fluorocarbon |
H20175M |
| 23 |
O-Ring, Fluorocarbon |
1 |
Fluorocarbon |
H31706M |
| 24 |
Sleeve Bearing |
1 |
Teflon |
H32163M |
| 25 |
Operating Handle |
1 |
316 SST, ASTM, A351 CF-8M |
E20070EW |
| 26 |
Loctite |
As Required |
Threaded Locking Compound |
Type 242 |
| 27 |
Nut, Hex, CST, ZP, 3/8"-24 |
1 |
ZP CST |
H30220M |
| 28 |
Washer, Nord-lock, SST, NL 10ss |
1 |
SST |
H31920M |
| 29 |
6-20 X 3/16" Long Thread Screw |
4 |
Steel, Zinc Plated |
H32149M |
| 30 |
Load Distribution Washer |
1 |
410 SST |
H32246RE |
| 31 |
Roller Bearing |
1 |
Carbon Steel |
H30219M |
| 32 |
Distorted Thread Nut, 10mm |
1 |
Steel, Zinc Plated |
H32256M |

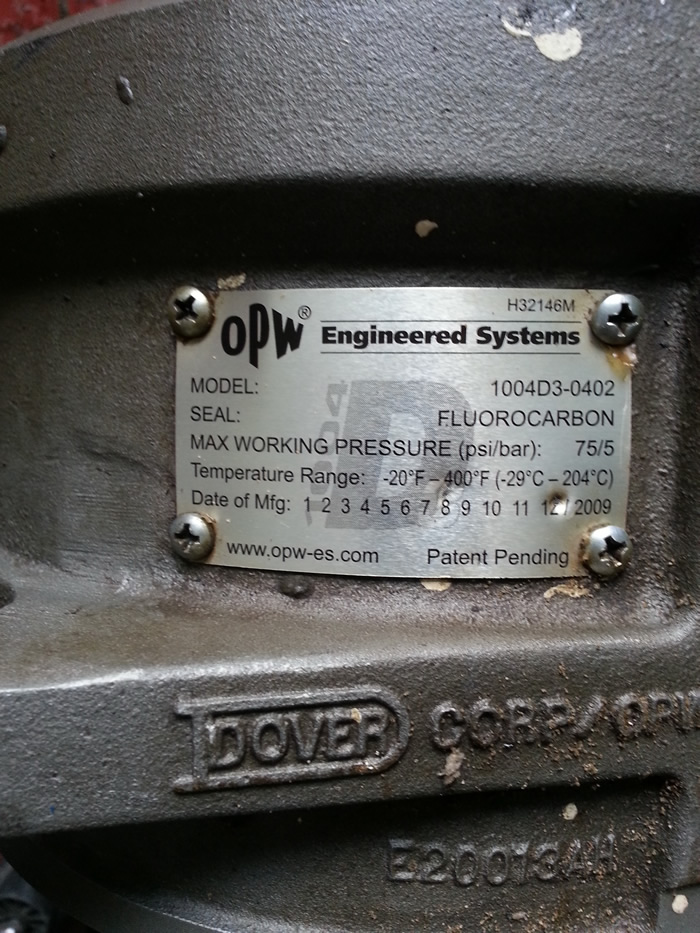

| 33 |
Nameplate, 1004D3-0402, Fluorocarbon |
1 |
0.12 Satin |
H32157M |
| Seal Material |
Coupler Model # |
Nose Seal (10) |
Stuff Box Seal (22) |
Stuff Box Seal (23) |
Cylinder Seal (9) |
Temp. Rating |
| Buna-N 1500 |
1004D3-0401/1005E3-0401 |
H30482M |
H20129M |
H31705M |
H30258M |
-20°F–250°F
(-29°C–121°C) |
| Fluorocarbon |
1004D3-0402/1005E3-0402 |
H30483M |
H20175M |
H31706M |
H30217M |
-20°F–400°F
(-29°C–204°C) |
| EPT E 692 |
1004D4-0404/1005E3-0404 |
H31957M |
H20176M |
H31707M |
H31956M |
-50°F–225°F
(-46°C–107°C) |
API底部灌装臂接头配件
|
|
API排放取样接头（1004DRN-0400）
从任何API接头安全取样 |
API停靠接头（1004PA-0400） |
|
|
API风帽(1004WC-0400)
恶劣天气下保护API接头 |
API排放接头（1004DRNFULL-0400）
安全排放API底部灌装臂 |
OPW提供一些配件来提高API终端操作
API排放取样接头（1004DRN-0400）从任何API接头安全取样
API停靠接头（1004PA-0400）
API风帽(1004WC-0400)恶劣天气下保护API接头
API排放接头（1004DRNFULL-0400）安全排放API底部灌装臂
