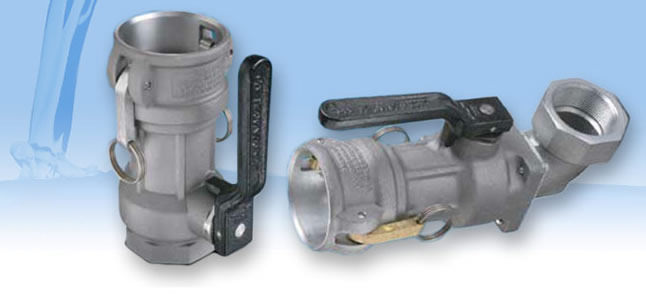

OPW Kamvalok无泄漏快速接头 OPW Kamvalok干式快换接头
OPW Kamvalok Dry Disconnect Couplings
干式快换接头的行业标准


OPW 工程系统公司的Kamvalok®干式快换接头的结构被设计成能够在阴端接头与阳端接头发生意外的断开时自动地切断管线。如果由于操作人员的误操作或意外事故,造成操作手柄处于开启位置且物料正在流动,这时Kamvalok®会被突然断开,阳端接头中的提升阀瓣会自动关闭,而密封筒体则立即阻止阴端接头中的流体通过。


OPW Kamvalok® Dry Disconnect PDF


在Kamvalok®阳端接头和阴端接头可靠地对接在一起后,将阴端接头上的手柄转动到开启(OPEN)的位置。这样做会使得阴端接头上的提升阀朝向阳端接头的阀盘移动,直至两个相配的阀盘互相接触。将手柄彻底转动到完全打开的位置时,阴端接头上的阀瓣将伸出到超过阴端接头终端的位置,而将阳端接头的阀盘压回到阳端接头的壳体内。这样便形成了液体可以绕过阴端接头阀盘而流动通过的空间。阴端接头中的导流翅片和阳端接头中的挡板能确保均匀的流动特性。当手柄回复到关闭(CLOSED)位置后,两个阀瓣都被关闭,此时便可以进行脱卸了。除了滞留在两片阀瓣之间的少量液体外,泄漏的可能被完全排除了。

由于OPW Kamvalok®干式快换接头所具备的独特的提升阀瓣作用,它在脱卸断开以后几乎能完全消除管线中残留液体泄漏到外部环境中的可能。Kamvalok®适用于那些不容许发生物料泄漏损失的输送用途中。最常见的用途包括:油漆、清漆、油墨、胶粘剂、脂肪酸、制药化学品、液体肥皂、石油产品、溶剂、农用化学品、植物油、洗涤剂以及多种酸类和碱类等。

OPW Kamvalok Dry Disconnect Couplings Video


OPW Kamvalok干式快换接头的优点

- 防止跑料—有助于减少危险性物料输送过程中因连接/脱卸而产生的跑料风险
- 实现全封闭回路的灌装—与OPW 2173N油气回收干式快换接头一起使用,能保证有害液体和气体被封闭在管线内、不泄漏到环境中,从而保护人员和财产避免因与有害物质接触 而带来的风险
- 双重保护—OPW Kamvaloks可同时从阴端接头和阳端接头两个方向实现自动关闭

OPW Kamvalok®无泄漏快速接头用于生产工艺,如:油漆、上光漆、墨水、胶水、脂肪酸、医药、液体洗涤剂等液体工业。OPW Kamvalok®无泄漏快速接特别适用于处理石油产品,稀释剂、农业化学品、植物油和各种酸碱。



推荐采用KAMVALOK的理由

如果需要输送的物料具有腐蚀性、毒性、强碱性或其他有害特性,则OPW Kamvalok®能够大大减轻这类物料传输过程中的危险性。
如果需要输送的是蒸汽压较高且具有快速气化特性的VOC(挥发性有机化合物)物料,采用OPW Kamvalok®可将物料封闭在管线中,防止其进入大气,而且不会造成气相损失。
Kamvalok可用来将易于流失的气体封闭在管线中,适用于传输VOC而不会造成气相损失,帮助操作人员避免有害的操作方式并促进有责任心的环境管理。

Kamvalok Products干式快速接头:



1700DL Series Kamvalok® Dry
Disconnect Coupler 1700DL系列Kamvalok干式快换阴端接头


Used at liquid transfer points where product loss could occur, OPW Kamvaloks® provide a reliable solution to prevent spillage during connection or disconnection.
1700ESL Series Kamvalok® 1700ESL系列Kamvalok输送用阴端接头

Transportation Coupler
Industry standard dry disconnect couplings for on-board truck applications.
2173AVN Series Vapor
Recovery Fitting
2173AVN系列油气回收接头


Provides easy access in recovering vapors for either top or bottom loading/unloading tank truck operations
1600AN Series Kamvalok®
1600AN系列Kamvalok阳端接头


Adaptor Specifically designed to mate with OPW Kamvalok® Couplings to help prevent liquid spillage during the connection/ disconnection process
D2000 Actuator Series
D2000系列


For applications that require automatic closure from only one flow direction
1600ANF Series Kamvalo®
1600ANF系列Kamvalok铁路槽车用阳端接头


Railcar  Adaptor designed specifically for applications using an ANSI flange



1700DL系列Kamvalok干式快换阴端接头
1700ESL系列Kamvalok输送用阴端接头
D2000系列
2173AVN系列油气回收接头
1600AN系列Kamvalok阳端接头
1600ANF系列Kamvalok铁路槽车用阳端接头

KAMVALOK 的操作方法

OPW 工程系统公司开发的 Kamvalok 干式快换接头的操作十分方便。只要简单地关闭或打开两个锁定在围绕于之配合的阳端接头周边的、经过机加工的滑槽中的凸轮臂便可以完成联接或脱卸。阳端接头中包含了一个用弹簧加载的提升阀瓣组合件,提升阀瓣必须由阴端接头上的操作杆才能打开。

OPW 工程系统公司开发的 Kamvalok 干式快换接头的结构是设计成能够在阴端接头与阳端接头发生意外的断开时能够自动地切断管线的。如果由于操作人员的误操作或意外事故造成杠杆处于开启位置、且物料正在流动时 Kamvalok 被突然断开,阳端接头中的提升阀瓣会自动关闭,而密封筒体则立即停止流体通过阴端接头。阴端接头中的阀瓣是与阳端接头中的阀瓣互相配合的,操作杠杆便能将其打开,使流体得以通过。

在 Kamvalok 阳端接头和阴端接头可靠地互相对接在一起后,将阴端接头上的杠杆转动到开启的位置。这样做时将阴端接头上的提升阀瓣朝向阳端接头的阀盘移动,直至两个相配的阀盘互相接触。将杠杆彻底转动到完全打开的位置时,阴端接头上的阀瓣将伸出到超过阴端接头终端的位置,而将阳端接头的阀盘压回到阳端接头的壳体内。这样便形成了液体可以绕过阴端接头与阳端接头阀盘而流动通过的空间。阴端接头中的导流翅片和阳端接头中的挡板能确保均匀的流动特性。当杠杆回复到关闭位置后,两个阀瓣都被关闭,此时便可以进行脱卸。除了滞留在两边阀瓣之间少量液体外,泄漏的可能完全被排除了。

OPW Kamvalok®的优点和特性:

防止泄漏:在装卸危险物品时减少危险。自动封闭系统特别适用意外脱卸时的泄漏。
提供完全封闭回路:和OPW 2173N 油气回收快速接头共同使用提供完全封闭回路,防止液体和气体泄漏,保护人员和环境,防止危险。
双重保护:OPW Kamvaloks® 快速接头自动关闭阴端和阳端两个回路。
简单易用:简单的连接和脱卸设计和手柄驱动内部提升结构设计使次快速接头为液体装卸的首选。
坚固耐用:根据最高质量标准设计选材和制造。加重结构:铝合金或304不锈钢。
快速凸轮/沟槽设计:平滑简易连接和脱卸。
手柄杠杆驱动:开关手柄保证接头连接后才流液,高压时也可平滑简易操作。
360° 方向:阴端可以任何方向联结阳端。
阳端单体设计,消除泄漏途径。
防止泄漏:只有和 Kamvalok® 阳端接头配合时提升结构才能打开,关闭时紧密密封。
操作可靠: 简易的弹簧驱动提升结构和重型结构保证可靠长效操作。
优化流量:内部稳流器平稳液流减少压降。
内螺纹:可连接外螺纹和喉管接头。
连接简单:易于连接槽车、中间罐和工艺罐
特制法兰端:特别订购。
弹簧驱动提升结构:保证快速封闭和紧密密封。
多种密封:Buna-N, Viton®, Teflon®, EPT, Chemraz®.
多种尺寸:1-1/2", 2",和 3"。

OPW干式快换接头包括DryLok、Epsilon、Kamvalok三大系列,数十种产品。 OPW快速接头包括Autolok、Kamlok-Twin-Kam两大系列,诸多产品。

KAMVALOK的应用

OPW工程系统公司开发的Kamvalok干式快换阴端接头和阳端接头提供了一种完全自封闭回路装卸操作的可能性。
Kamvalok干式快换阴端接头和阳端接头
D2000油气回收阴端接头
公路与铁路槽车、IMO和IBC干式快换接头装置
Autolok/Kamlok快速接头

封闭装卸操作的优点是能够将有害的液体和气相物料封闭在管线中而防止进入大气,从而避免人员和财产受到危害。封闭装卸能帮助客户达到责任产品服务的指导准则要求,并符合清洁空气法案、SARA TITLE III、OSHA及其他法规的规定。

Kamvalok干式快换阴端接头和阳端接头的结构是专门设计成能够在干式快换阴端接头与阳端接头发生意外的断开时能够自动的切断管线的。Kamvalok适用于不容许发生物料泄漏损失的输送用途。OPW Kamvalok干式快换接头性能可靠、操作方便,在脱卸断开后几乎能完全消除管线中残留液体泄漏到外部环境中的可能。

由于Kamvalok的高度可靠性和操作方便性,它在专用性的调合操作中使用非常广泛。OPW Kamvalok接头还普遍与OPW转动式复管系统配合在一起使用。
