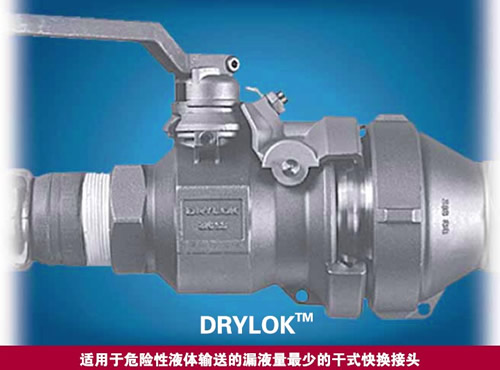

OPW Drylok™ 干式快速接头
Drylok专为安全输送危险性、腐蚀性和易挥发的液体输送的漏液量最少的干式快换接头

同行业中最干式的快换接头—一个3"接头的流体损失少于1毫升
OPW Drylok Dry Disconnect Coupling_Drylok Dry Disconnect Couplers & Adaptors

OPW Drylok干式快换接头是专为安全输送危险性、腐蚀性和易挥发的液体如酸类、溶剂类和各种石化产品而设计的。上面设置的联锁手柄能够防止接头在阀门开启时打开,从而避免发生意外的跑料。此外,这种接头单元平整的密合面也有助于将液体的流失降到最低限度,进一步降低了在操作过程中的危险。对于所有危险流体,诸如流体的泄漏会带来很大问题的物料,Drylok是一种十分理想的选择,如高压管线、高流量输送、浆液和气体的传输等。对于3"规格的接头单元来说,其液体损失量不超过1立方厘米,因此Drylok可谓是本行业中所使用的漏液量最少的快换装置,它能满足甚至超过由EPA(美国环保署)、OSHA(美国职业安全卫士管理署)以及其他权威机构所设定的目前最严格的排放控制和工人安全规范的要求。


Drylok Dry Disconnect Coupler PDF

Drylok产品是为安全输送危险的腐蚀性、挥发性流体设计的。上面设置的联锁手柄能够防止接头在阀门开启时断开,从而避免发生意外的跑料。此外,这种接头单元平整的密 合面也有助于将液体的流失降到最低限度,进一步降低了在操作过程中的危险。Drylok是专为安全输送危险性、腐蚀性和易挥发的液体如酸类、溶剂类和各种石化产品而设计的。上面设置的联锁手柄能够防止接头在阀门开启时打开,从而避免发生意外的跑料。此外,这种接头单元平整的密合面也有助于将液体的流失降到最低限度,进一步降低了在操作过程中的危险。对于所有危险流体,诸如流体的泄漏会带来很大问题的物料,Drylok是一种十分理想的选择,如高压管线、高流量输送、浆液和气体的传输等。


本行业领域内漏液量最少的快换接头—对于2"接头单元而言漏液量小于1/2 毫升 (不到一茶匙的十分之一)
同行业中最干式的快换接头—一个3"单元的流体损失少于1毫升

OPW Drylok Dry Disconnect Coupler and Adaptor Product Video



DRYLOK干式快换接头优点:


- 无可比拟的安全性—满足甚至超越由EPA、OSHA以及其他权威机构目前所设定的最严格的排放控制和工人安全规范的要求。当阀门处于开启位置时Drylok是无法脱开的。

- 用于高压管线的理想产品—在打开和液体流动的情况下耐压等级为300psi

- 可在最大150 psi压头下打开和关闭

- 达到最佳流量—内部无产生阻力的构件,可在高压和高粘度的应用用途中达到最优化的流量水平。

DRYLOK干式快换接头特性

- 可提供1"、 2" 和3"口径规格
- 使用寿命长、价格低廉的O型圈密封
- 可调节V型填料压盖螺母—保持手柄密封部件的持续压缩和无泄露密封状态
- 可供316不锈钢、Alloy 20或HastelloyC 并由NPT, BSP, ASME
- 法兰、对焊和承接焊等终部接口形式。
- 已获AAR认证和CRN认证

压力等级
在阴阳端接头相连接的状态下,Drylok接头可以在最高150 psi的压头下进行开关操作。

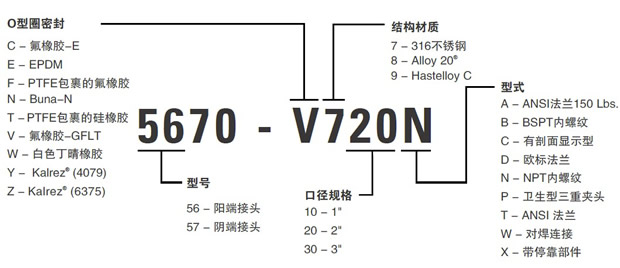

- 订购指南

优点:

- 业界最干的快速接头
–3" 系统液体损失小于1毫升;
- 极具安全性–满足甚至超过当今严格的排放和工作安全标准要求,如EPA, OSHA, 和其他。 Drylok™ 在阀门开启时不能断开;
- 特别适于高压系统–最大150 psi (2MPa) 压力时还可易于开启和关闭;
- 优化流量–内部流程中最少的阻碍,在高压和高黏度系统应用中优化流量;
- 易于操作–简单地旋转手柄用于连接和开启关闭阀门。
- 可取360o方向, 系统保证正确对位和连接。
- 无喉箍、卡子、卡环或销子防止误操作。

优点

- 本行业领域内漏液量最少的快换接头—对于2"接头单元而言漏液量小于1/2 毫升 (不到一茶匙的十分之一)。
- 无与伦比的安全性—满足甚至超越由EPA、OSHA以及其他权威机构目前所设定的最严格的排放控制和工人安全规范的要求。
- 当阀门处于开启位置时Drylok?是无法脱开的。
- 最优化的流量环境—易于流动的内构件形式能够在高压或高粘度流体用途中达到最优的流量条件。
- 方便使用—通过简单的杠杆作用将阀门和脱卸接头联接在一起,并起动或切断流体的流动。
- 360°的取向能确保正确的吻合并连成一线。因为不采用夹头、夹钩、套圈和搭扣,所以不会造成误操作。

性能:

- 有 1", 2" 和 3" 三种尺寸;
- 标准O型圈密封,使用寿命长且价格低廉:
- 可调整的附有V型材料的螺母保证连续手柄密封的压紧,和对心位置;
- 具有316不锈钢,20铝合金或钛合金材料,NPT, BSP, ASME 法兰, BW和SW 终端连接;
- 已取得AAR 和CRN 认证许可

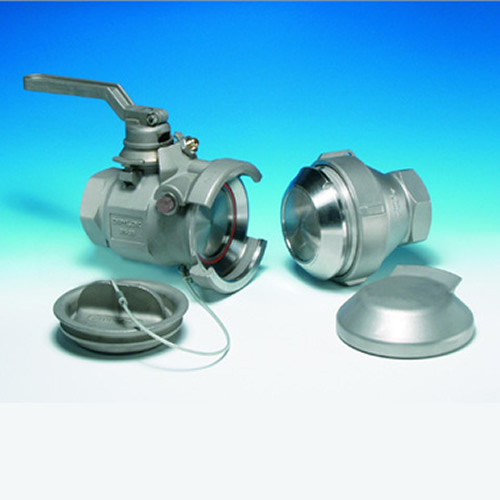

Drylok Dry Disconnect Coupler

OPW's Drylok dry disconnect coupler is designed to safely transfer hazardous corrosive, volatile liquids such as acids, solvents and petrochemicals. An interlocking handle averts accidental spills by preventing uncoupling while the valve is open. And, the unit’s flat face minimizes fluid loss, further reducing exposure to risk during operation. Drylok is ideal for all kinds of hazardous fluids where product loss is a problem, such as high-pressure lines, high flow rates, slurries, and gases. Drylok™干式快速接头用于安全输送危险性、腐蚀性和易挥发的液体,如酸类、溶剂类和石化产品。在快速接头阀门开启时,一个内部连锁手柄防止意外连接松脱,造成泄漏。 而且系统的平面结合使液体流失最小化,进而减低操作时的危险。Drylok™特别适于传输危险液体,防止产品流失造成危险,如高压、高流量、泥浆和瓦斯等。Drylok Dry Disconnect Coupler_Adaptor | OPW Engineered Systems Drylok Dry Disconnect Coupler & Adaptor OPW Drylok Dry Disconnect Coupler | Drylok Dry Disconnect Coupler - OPW Engineered Systems
OPW's Kamvalok and Drylok Dry Disconnect Couplings | OPW Stainless Steel Drylok Couplers - 5770V710N | OPW Drylok Dry Disconnect Coupler | OPW Engineered Systems' Drylok

Drylok 干式快速接头应用:

Butadiene 丁二烯
Methanol 甲醇
50% Caustic
1-Hexene 己烯
1-Octene 1-辛烯
Terathane Products
Virgin Sulfuric 硫酸
Spent Sulfuric 硫酸
Oleum 发烟硫酸
Acetic 醋酸
Anhydride酸酐
Acrylonitrile 丙烯腈
Adipic Acid 己二酸
Ammonium Thio Sulfate 硫酸氨
Kathon 卡松
MEK 甲基乙基酮
Waste Solvents
75% Nitric Acid 硝酸
Isopropanol 异丙醇
STP Additive 添加剂
Dilute
HCL Acetone 丙酮
Dicyclopentadiene 二环戊二烯

视屏Video -- Click here to see how The SI Group uses Drylok to improve their Phenol operations

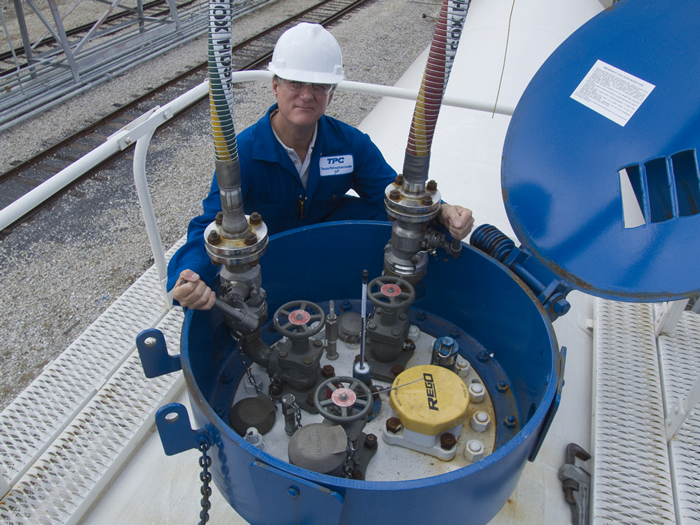

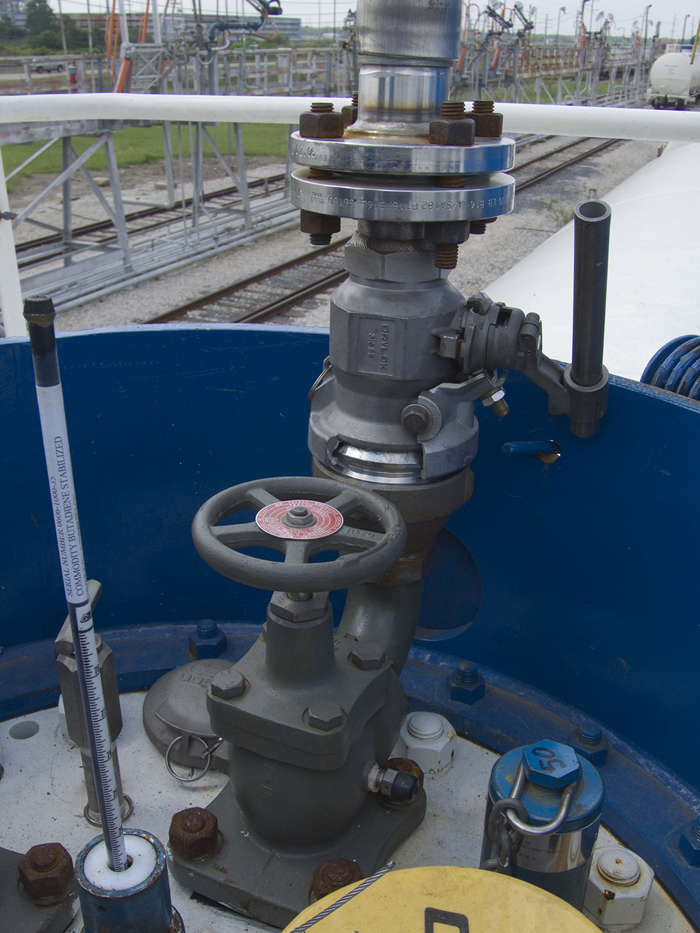

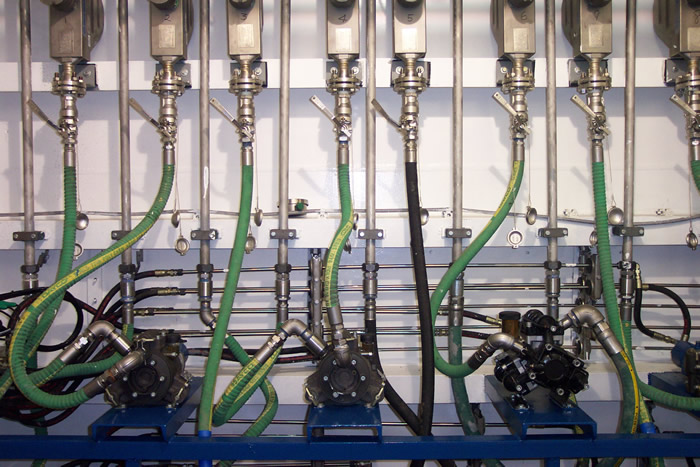

下面是成功使用Drylok快速接头现场产品应用图片



应用-下面是成功使用Dryloks的产品或应用

Chemical化工介质 Application-应用
Aniline Tank Cars

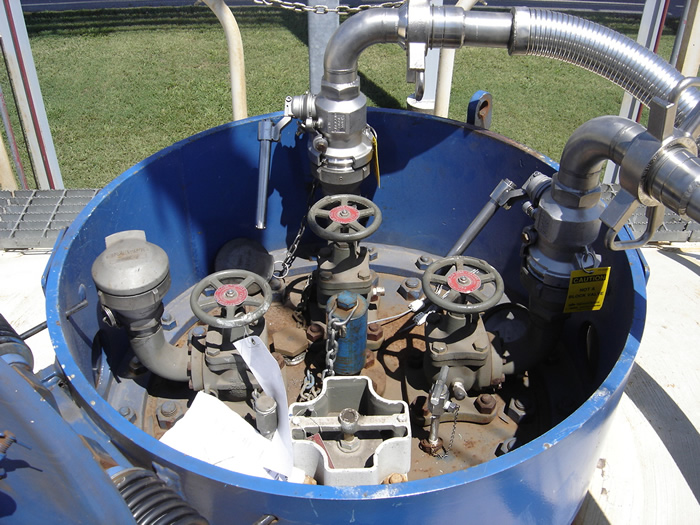

Butadiene Tank Cars
Caustic Tank Cars
Ethylene Oxide (EO) Tank Cars
Formaldehyde Tank Cars
Glycol (deicing fluids) Tank Trucks
Nitirc Acid Tank Truck
Sulfuric Acid (H2SO4) Tank Cars
Sulfuric Acid (spent and Refined Tank Truck



Drylok是专为安全输送危险性、腐蚀性和易挥发的液体如酸类、溶剂类和各种石化产品而设计的。上面设置的联锁手柄能够防止接头在阀门开启时打开,从而避免发生意外的跑料。此外,这种接头单元平整的密合面也有助于将液体的流失降到最低限度,进一步降低了在操作过程中的危险。对于所有危险流体,诸如流体的泄漏会带来很大问题的物料,Drylok是一种十分理想的选择,如高压管线、高流量输送、浆液和气体的传输等。

下载

干式快换接头和快速接头目录
LOK手册
SI Group Case Study

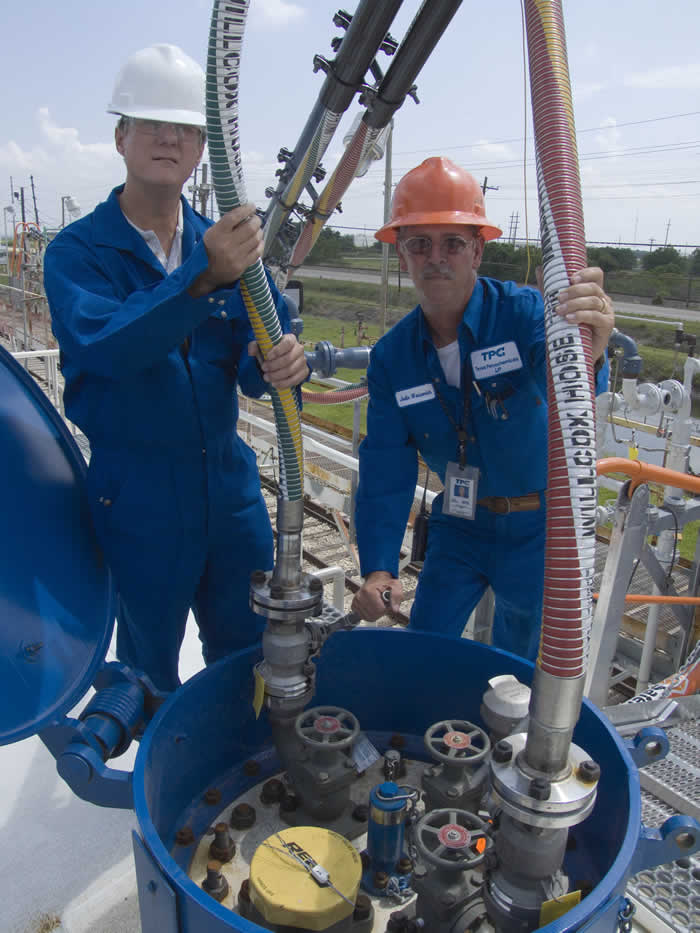

TPC Case Study
Train Derailment Case Study
