OPW General Purpose Swivel Joints - 3000 Series
OPW 3000系列旋转接头

OPW工程系统公司生产的旋转接头广泛应用于化工、石油、石化、炼油、采矿、蒸馏、酿造、油墨、涂料工业,以及农业灌溉和施肥。设计、工厂和维护工程师会在软管管道、灌装臂、软管盘、下水道疏通设备和污水处理设备以及各种工艺机械中使用OPW旋转接头。他们也会在机床冷却液输送、桶料灌装以及各种近距离液体和干散货输送用途中使用。

多功能性是OPW工程系统公司旋转接头的关键,这使在负压或真空条件下使用刚性金属管进行液体和干散货装卸成为可能,并解除了繁重操作和笨重软管所带来的困境或危险。

60多年来,OPW工程系统公司为一些最具挑战性的液体处理应用提供了创新性的解决方案。我们引以为傲的是可以为您提供定制设计和制造的旋转接头,以满足您的专业需求。工程师们会与您一起工作,满足您使用需求的。

3000 Series Swivel by OPW Engineered Systems - Seal Replacement Videos

OPW公司的设计工作在先进的CAD系统支持下,可以更快、更准确满足客户的技术要求。OPW旋转接头经久耐用、质量可靠、便于操作和维护。可选择的材质包括不锈钢、铸钢、结构钢、球墨铸铁、铝和铜,可以满足客户最严苛的规格需求。专业规格有分体法兰型、夹套型、内衬型和镀膜型。

The industry standard for more than 70 years, OPW Engineered Systems 3000 Series Swivel Joints are available in a variety of materials, sizes and styles to meet virtually any application.

OPW 3000系列旋转接头:

- 传统单层压力O型密封圈
- 重负载情况下,双轨滚珠保证内部结构不会偏移
- 多种规格可供选择
- 在更恶劣环境可选用8000系列 多种材质、尺寸和类型:
- 标准尺寸:1” - 12”
- 标准材质:铝制、铜质、碳钢、铸铁、不锈钢
- 标准密封圈材质:Fluorocarbon, PTFE, EPDM, Neoprene
- 接口类型:FNPT, 150/300 ANSI 法兰, Butt/Socket Weld


OPW 3000 Series Swivel Joints旋转接头__中文PDF
OPW Swivel Joints Catalog
__英文PDF

OPW 3000系列旋转接头

紧密密封
–采用O型圈实现的紧密密封不会影响
旋转机构的动作。
可靠的球轴承滚道对心
–壳体和尾段采用双排球轴承锁定在一起。
保护性轴承室
– 外圈密封用来防止雨水、灰尘和其他污
染物进入。
轴承使用寿命长
– 轴承钢珠经硬化处理并精密打磨。
– 不锈钢旋转接头则采用不锈钢球轴承。
便捷的润滑方法
– 所有的OPW旋转接头出厂前都已经预加了
润滑脂。
无需进行现场调整
– 出厂前已经装好的闷塞可将滚珠固定就位,
根本不需要用现场调整来保持轴承性能。

OPW 3000 Series Swivel Joints旋转接头:

Sizes: 1” to 12”
Standard Materials
○ Aluminum
○ Bronze
○ Carbon Steel
○ Ductile Iron
○ 316 Stainless Steel
?Standard Seals
○ Buna-N
○ Fluorocarbon
○ PTFE
○ EPDM
○ Neoprene
○ Kalrez
End Connections
○ FNPT
○ 150/300 ANSI Flanged Ends
○ Butt/Socket Welds

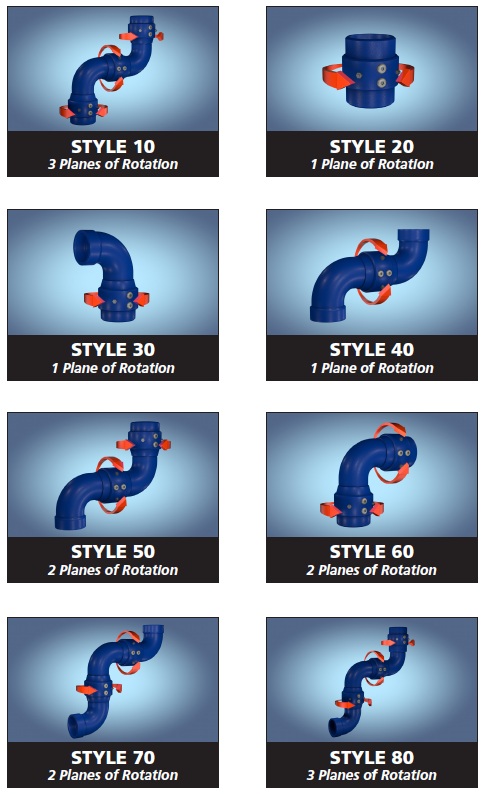

Swivel Styles

Ordering Guide
Swivel Ordering Guide订购说明

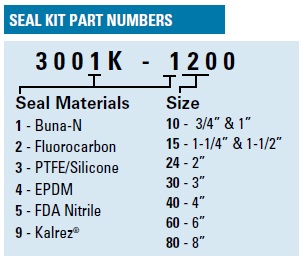

Seal Kit Ordering Guide密封选择

OPW旋转接头您的行业最完整旋转接头系列指南

OPW旋转接头3730 铸造不锈钢,类型30,阴端NPT
OPW旋转接头3330铸造铜,类型30,阴端NPT
OPW旋转接头3630 VO铸造铝,类型30VO,阴端NPT×Victauli®槽
OPW旋转接头3740铸造不锈钢,类型40,阴端NPT
OPW旋转接头3910结构不锈钢,类型10,阴端NPT
OPW旋转接头3920 F结构不锈钢,类型20F,150 lb.法兰
OPW旋转接头3950结构不锈钢,类型50,阴端NPT
OPW旋转接头3960 FO结构不锈钢,类型60FO,150 lb.法兰×阴端NPT
OPW旋转接头3970 W结构不锈钢,类型70W,斜面焊接
OPW旋转接头3980结构不锈钢,类型80,阴端NPT

OPW旋转接头3730 铸造不锈钢,类型30,阴端NPT
OPW旋转接头3910结构不锈钢,类型10,阴端NPT
OPW旋转接头3920 F结构不锈钢,类型20F,150 lb.法兰
OPW旋转接头3960 FO结构不锈钢,类型60FO,150 lb.法兰×阴端NPT
OPW旋转接头3740铸造不锈钢,类型40,阴端NPT
OPW旋转接头3330铸造铜,类型30,阴端NPT
OPW旋转接头3630 VO铸造铝,类型30VO,阴端NPT×Victaulic?槽
OPW旋转接头3950结构不锈钢,类型50,阴端NPT
OPW旋转接头3970 W结构不锈钢,类型70W,斜面焊接
OPW旋转接头3980结构不锈钢,类型80,阴端NPT

规格

所有OPW旋转接头都是全通径系列号为40带短半径弯管结构,除了6"、8"和10"结构钢和不锈钢旋转接头是长半径弯管。所有旋转接头 的球轴承滚道和密封面都是精密机加工和微处理的,确保无磨损操作和优秀密封特性。所有钢和球墨铸铁旋转接头都涂蓝漆。详细系列

3200系列(高压铸钢)
壳体和尾段1040碳钢铸造,坚硬滚道,球轴承为精密研磨钢,标准Buna-N O型主密封、Teflon?备用密封和Buna-N O型环境密封。

3300系列(铸铜)
壳体和尾段为坚硬、抗磨损的铸铜(ASTM B62-83600),精密研磨钢珠,标准Buna-N O型主密封和毛毡环境密封,1"规格有Buna-N O型环境密封。

3400系列(结构钢)
壳体和尾段1040碳钢铸造,坚硬滚道,焊接结构,焊工都持有ASME锅炉和压力容器规范第IX节所规定的证书,保证100%焊透,精密 研磨钢珠,Buna-N O型主密封,Buna-N O型环境密封,标准法兰为ASME 150 lb.凸面型。

3600系列(铸铝)
壳体和尾段A-356高抗张强度铝铸造,精密研磨钢珠,标准Buna-N O型主密封和毛毡环境密封,1"规格有Buna-N O型环境密封,法兰尺寸 上与ASME 150 lb.平面型兼容。

3700系列(铸造不锈钢)
壳体和尾段为高级ASTM A351-CF3M/CF8M不锈钢铸造,精密研磨不锈钢珠,Buna-N O型主密封和Buna-N O型环境密封。

3800系列(球墨铸铁)
壳体和尾段为A-536球墨铸铁铸造,精密研磨钢珠,标准Buna-N O型主密封和毛毡环境密封,1"尺寸为标准Buna-N O型环境密封,ASME B16.1、等级125尺寸匹配150lb. ASME RF法兰。

3900系列(结构不锈钢)
壳体和尾段为高级ASTM A351-CF3M/CF8M不锈钢,焊接结构,焊工都持有ASME锅炉和压力容器规范第IX节所规定的证书,保证100% 焊透。精密研磨不锈钢球轴承,Buna-N O型主密封,Buna-N O型环境密封,标准法兰为ASME 150 lb.凸面型。
