CIVACON 8030系列接地确认控制器,用于接地确认

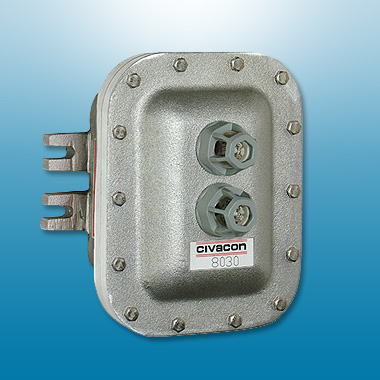

Civacon 8030 Ground Verification Monitor
Civacon 8030 Ground Monitor



CIVACON 8030型接地确认控制器与目前的运输接地系统都是相兼容的。这种控制器采用5安/240伏继电器输出,用作独立的系统来控制终端自动化系统(TAS)或泵控制装置。控制器上配备了发送许可信号允许灌装运行开始的功能,而在接地不良的情况下,则发送不许可的信号并停止灌装操作。Civacon 8030 Ground Verification Monitor。为了使操作人放心,更为了安全,必须进行接地保护。有时在灌装过程中只在输送终端进行接地是不够的—Civacon新型8030接地确认控制器可以直观的确认运输车与灌装站的接地连接情况。Civacon8030接地确认控制器与目前的运输接地系统都是相兼容的。这种控制器采用5安、240伏继电器输出,用作独立的系统来控制终端自动化系统(T.A.S.)或泵控制装置。控制器配备有状态显示红绿灯。当出现接地良好信号时绿灯亮,控制器发送许可信号允许灌装运行开始。如果接地不良,红灯亮立刻显示不许可状态并停止灌装操作。


Civacon 8030 Ground Monitor
接地确认控制器


特点和优点

- 与大多数灌装站接地方案兼容,方便使用和安装。
- 适合Class 1, Division 1, Group C 和D应用—整个机架都包含在小型防爆外壳里。
- 自动化操作使用现有的输送连接

选购规格

8030-120 接地确认控制器,带指示灯– 120V
8030-240 接地确认控制器,带指示灯– 240V
Straight Cord with Clamp For Civacon 8030 Monitor

可选附件

87620-7620 接地确认插头,双滚珠带30 ft. 平直导线
7690-7690 接地确认插头,双滚珠带30 ft. 平直导线及接线盒
7720-7720 接地确认夹,带30 ft. 平直导线
7790-7790接地确认夹,带30 ft. 平直导线及接线盒



8030系列接地确认控制器—规格
操作温度:-40oF—158oF
(-40oC—70oC)
输入要求:120 VAC 60 Hz
10VA(标准);可提供240 VAC
输出继电器触点:240 VAC – 5A
电气连接:内置接线端子板
外壳:NEMA 4防爆型铝外壳
重量:8030型– 13lbs,(6 KG)
认证:UL/CUL Class I, Division I,
Groups C&D

Order Guide

- Monitors - 8030-120- Ground Monitor with Red/Green Status Lights, 120 Volt
- 8030-240- Ground Monitor with Red/Green Status Lights, 240 Volt

- Grounding Cable & Clamps - 7720-7720, Ground Verification Clamp with 40’ straight cord
- 7720-COIL, Ground Verification Clamp with 30’ coiled cord
- 7620-7620, Ground Verification Plug & Cord Set for dual ball application with 30’ straight cord
- 7620-COIL, Ground Verification Plug & Cord Set for dual ball application with 30’ coiled cord

- Junction Boxes - 7500-7500, Junction Box for Optic, Thermistor and Ground verification Plug & Cord Sets (Non-Breakaway)

- Options - 7560-7560, Junction Box with bypass connection for 8150 Optic Rack Monitor (Does not include BCU-2 Bypass Control Unit)
- BCU-2, Bypass Control Unit for 8150 Optic Rack Monitor (7560-7560 or 7540-8X30 Junction Box required)



Civacon 8030 Ground Verification Monitor
Civacon 8030型接地确认控制器,用于接地确认

为了使操作人放心,更为了安全,必须进行接地保护。有时在灌装过程中只在输送终端进行接地是不够的—Civacon新型8030接地确认控制器可以直观的确认运输车与灌装站的接地连接情况。Civacon8030接地确认控制器与目前的运输接地系统都是相兼容的。这种控制器采用5安、240伏继电器输出,用作独立的系统来控制终端自动化系统(T.A.S.)或泵控制装置。控制器配备有状态显示红绿灯。当出现接地良好信号时绿灯亮,控制器发送许可信号允许灌装运行开始。如果接地不良,红灯亮立刻显示不许可状态并停止灌装操作。

特点和优点

与大多数灌装站接地方案兼容,方便使用和安装。
适合Class 1, Division 1, Group C 和D应用—整个机架都包含在小型防爆外壳里。
自动化操作使用现有的输送连接

选购指南

控制器
8130-8130光学装车控制器,带指示灯和接地确认
8130-240光学装车控制器,带接地确认,红绿指示器,240伏。
杆式探头
1300HS-3062 光学杆式探头(铝制),62"标准长度,带通用夹,30'弹簧导线和7针插头
1300KMLS-3062 光学杆式探头(铝制),62"标准长度,带Kamlok接头,30'弹簧导线和7针插头
1400RHS-3060 光学杆式探头(不锈钢),60"标准长度,带通用夹,30'弹簧导线和7针插头
1400RKMLS-3060 光学杆式探头(不锈钢),60"标准长度,带Kamlok接头,30'弹簧导线和7针插头
接线盒
7500-7500接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
7540-7540 7针插座接线盒,用于 杆式探头或光学分离式插头和线塞
7540-8X307针插座接线盒,用于光学分离式插头和线塞。带旁路接头用于8130光学装车控制器(不包括BCU-2)
接地电缆和夹
7720-7720接地确认夹,带40’平直导线
7720-COIL接地确认夹,带30’弹簧导线
7790-7790接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL接地确认夹,带30’弹簧导线和7500-7500接线盒
7620-7620接地确认插头和线塞,双球带30’平直导线
7620-COIL接地确认插头和线塞,双球带30’弹簧导线
7690-7690接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
Junction Boxes 接线盒
选项
8150-120, 8130-120光学装车监控器,带接头确认器、红绿指示器、7560-7560接线盒和一个BCU-2旁路控制单元
7560-7560接线盒,带旁路接头,用于8150光学装车控制器(不包括BCU-2旁路控制单元)
BCU-2旁路控制单元,用于8150光学装车控制器(需要7560-7560 或7540-8X30接线盒)

- 8030 Installation, Operation & Maintenance Manual
- 8030 Dimensional Drawing
