OPW BDN-H系列氢能车辆燃料卸载喷嘴

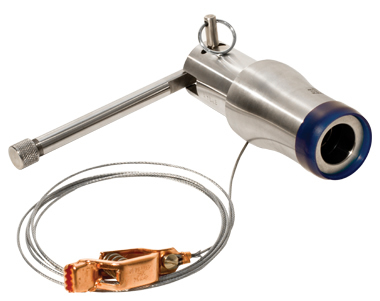

OPW BDN and BDN-H Vehicle Defueling Nozzle

OPW公司开发了这种用来使车辆安全卸压的新型工具。这种阀门也可以用来对抛锚在路边的车辆进行车对车的燃料转移,或在找不到加气站的情况下使用。这种喷嘴应当与止逆阀、三通阀、软管和适当的燃料储存箱或充灌装置联接好以后才能使用。OPW tool to safely depressurize vehicles. This valve can also be used to transfer fuel from one vehicle to another in the event of a breakdown on the side of the road, or in areas where no refueling station is available. This nozzle should be hooked up to a check valve, three-way valve, hose and appropriate storage tank or fueling device.

结构材质

主体和内构件:316L不锈钢
密封:专为高压氢气用途设计的特殊配方聚合物和弹性材料


OPW BDN and BDN-H Vehicle Defueling Nozzle

性能特点

- 耐用、抗腐蚀的材质结构 – 不锈钢和黄铜材质结构改进了严酷环境条件下使用时的耐用性和抗腐蚀性。

- 夹具锁定式联接 – 可靠保护氢气接收插口在卸油操作中不受损坏。

- 用户友好的操作方式 – 低作用力操纵杆可在高达4500磅/吋2的压差条件下很轻松地打开氢气接收插口中的止逆阀。

- 带过滤或无过滤功能的收油接口均可使用 – 手柄内部设有延伸轴套能方便地打开氢气接收插口止逆阀。

- SAE-4 O形圈出口孔 – 便于采用标准管件来联接喷嘴和软管。

- 用于与NGV1型收油接口(BDN)和专用的ISO氢气接收插口(BDN-H)相联接

- 每件产品单独进行泄漏测试和检验,并附有可跟踪的系列号。

- 机构认证申报正在审查中。

Ordering Specifications

Product No. Outlet Thread Size Receptacle/Connection Max. Allowable Service Pressure
Weight
BDN
for CNG Service
SAE -6, 9/16 - 18 UNF OPW NGV1 Profile
3,600 psi
250 bar
3 lb.?
(1.35 kg)
BDN-H
for Hydrogen Service
SAE -6, 9/16"- 18 UNF SAE J2600 Profile
5,000 psi
345 bar

Technical Specifications
Temperature Range: -40° F to 185° F (-40° C to 85° C)
Weight: 3 lbs (1.35 kg)
Cv: 0.5
MAWP: 6250 psi (430 bar) BDN
MAWP: 6250 psi (430 bar) BDN-H


规格:

温度范围:-40℉到185℉
(-40℃到85℃)
重量:3磅(1.35千克)
Cv:0.5
设计压力:7815磅/吋2(538巴)
注:对于Sherex/OPW带过滤器的接收插口,请定购TA031过滤器拆卸/安装专用工具。
