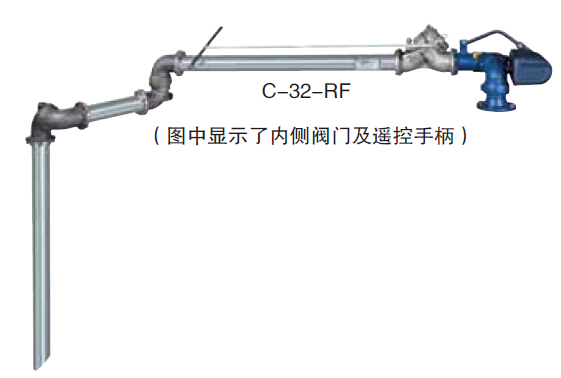

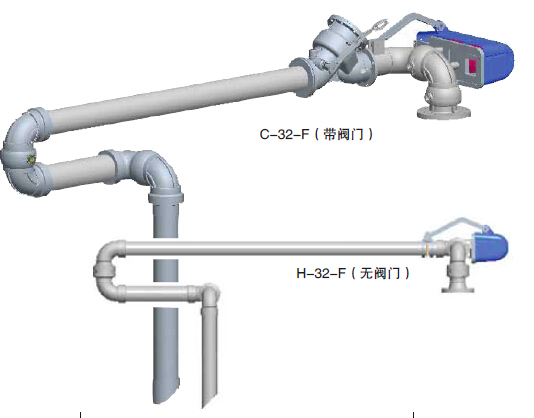

OPW C-32-F交叉型灌装臂Scissor Style Top Loading Arm
OPW交叉型顶部灌装臂
描述：主要用于伸展范围小于120” (3048 mm)的槽车灌装和卸载应用。这种多用型的灌装臂是专为操作条件变化较大的顶部灌装而设计的。其次级臂可在平面上作360度的转动，因此允许有相当于其两倍长度的车位偏差。
注意：交叉型灌装臂不宜采用全部为碳钢或不锈钢材质的6"规格，因为操作人员使用这样沉重的设备是相当困难的。
交叉型灌装臂常用于处理大流量、能承受恶劣使用条件的公路槽车灌装操作，但对于经常出现车位偏差的铁路槽车灌装也是一种选择。这种多用型的灌装臂是专为操作条件变化较大的
顶部灌装而设计的。其次级臂可在平面上作360度的转动，因此允许有相当于其两倍长度的车位偏差。注意：交叉型灌装臂不宜采用全部为碳钢或不锈钢材质的6"规格，因为操作人员使用这样沉重的设备是相当困难的。
有点
于车辆定位变化较大的情况。
增加了旋转平面或采用垂管软管，及所需的外
侧阀门、活接头或相应管件后可用于紧密充装
系统或密闭系统灌装。
特性

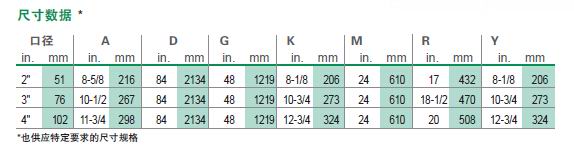

可提供2", 3" 和 4"口径规格
可提供碳钢、不锈钢和铝合金材质
可选用法兰式、螺纹式或全焊接结构
特点和优点
可提供2", 3" 和 4"口径规格。
可提供碳钢、不锈钢和铝合金材质。
可选用法兰式、螺纹式或全焊接结构。
于车辆定位变化较大的情况。
增加了旋转平面或采用垂管软管，及所需的外侧阀门、活接头或相应管件后可用于紧密充装系统或密闭系统灌装。
适用于公路槽车。
操作简单、平稳。
多种伸展度规格
局限性：
不采用6"口径规格
不采用全碳钢或不锈钢材质，因为操作人员使用这样沉重的设备是相对困难的。
伸展度不超过120” (3048mm)
不适用于油气回收或重型负载（例如盖板、锥形舱盖塞和蒸汽夹套等）
以上应用建议采用有支撑悬臂型灌装臂或无支撑悬臂型灌装臂。
配件/选项
液位警报器—一直建议客户安装液位警报器来防止储罐过量灌装。许多情况下，在合适位置安装初级（测量、液面/重量）和次级（灌装臂安装液位警报器）传感器。
适用清晰、光亮无粘稠物料
Civacon Optic杆式探头（1300/1400型）
适用深色粘稠物料
拥有各种探头类型及多家供应商，保证可以提供适用于客户的OPW灌装臂的型号，拥有跟实际品牌合作的经验 。
油气回收系统- OPW始终把员工安全和环境安全放在第一位，几款产品可用于保存和回收有害气体，避免产生喷溅，并且可以为客户提供定制服务来满足客户的要求。 点击此处获取更多有关OPW油气回收系统的信息。
加热 –灌装臂可以采用全部或部分的蒸汽夹套，以便高效率地输送沥青、熔融硫磺、石蜡、树脂和其他高粘度或在环境温度下容易固化的产品。 点击此处获取更多关于OPW加热灌装解决方案的信息。
灌装臂隔热—OPW可以提供专为您的灌装臂设计的特制隔热层。不同于现场搭建的隔热措施，这些隔热层可完全拆卸并可重复使用，使其成为灌装臂的解决方案。
点击此处查看灌装臂隔热层介绍
接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。
电子接地确认控制器
CIVACON?8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能，而在接地不良的情况下，则发送不许可的信号并停止灌装操作。
安全拉断接头
专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。
干式快换接头 –在OPW有许多选择可用于您的灌装臂端部连接。从经典的Kamlok?快换接头到Epsilon?干式接头，总有一款能满足您的需求。
真空释放阀 – OPW工程系统公司的真空释放阀能够在灌装操作结束后迅速、主动地排空灌装臂。专为顶部灌装和水下填料设计。
锁紧单元- 保证灌装臂在灌装过程中牢固地处在车内。几个选项取决于您的应用。
变流器 –变流器可以防止静电积聚和或起泡，也能防止在灌装过程中灌装臂垂管上升而离开储罐。
463变流器（锥形）
铝制结构
提供3”和 4”规格， FNPT
464变流器（T字型）
铝制结构
提供3”和 4”规格， FNPT
过滤器- 过滤器是装在吸入管线上，这种铸铝产品用来在槽车卸料时防止污垢和其他外物被吸入管线中。
341吸入口变流器
铸铝结构
镀锌钢丝网
提供3”和 4”规格， FNPT
灌装阀门
6400系列水平灌装阀 – OPW灌装阀的设计结构能够在不引起对管线产生震动的前提下有效地切断流体
可变的关阀速率
提供3” 和4”规格，铝制结构
TTMA法兰连接
球阀（每个应用/规格）
气动控制平衡灌装臂 – 替代传统的弹簧平衡灌装臂，气动控制系统推动灌装臂动作。
Loader Library
All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.
3” Top Unloading Arm
All Carbon Steel/PTFE Construction
Ball Valve
84” x 24” x 48” Drop
C32F-H315
3” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum/Flurocarbon Construction
Aluminum Load Valve w/ Remote
84” x 24” x 43” Drop
C32F-3
4” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum/Flurocarbon Construction
Aluminum Load Valve w/Remote
84" x 24" x 43" Drop
C32F-4
3” Top Unloading Arm
Stainless Steel/PTFE Construction
Ball Valve w/remote
84” x 24” x 48” Drop
C32RF-G897
3” Top Unloading Arm
Stainless Steel/Fluorocarbon Construction
Tee deflector
84” x 24” x 48” Drop
C32RF-G811
