OPW无支撑悬臂式底部灌装臂

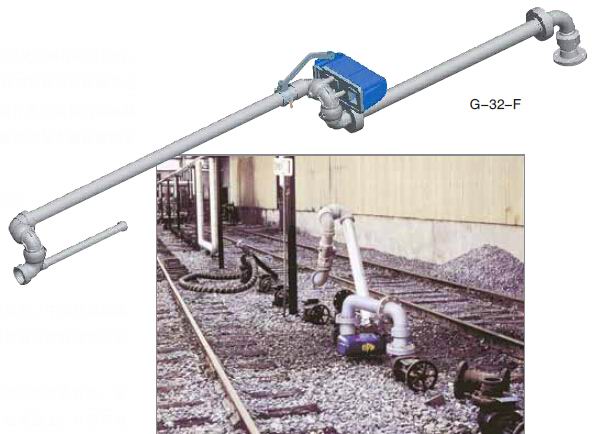

OPW G-32-F无支撑悬臂式底部灌装臂

这种重载型配置是专为较大范围内的灵活操作而设计的，其结构中至少有5个可旋转平面，因此在与铁路或公路槽车进行紧密联接时有很好的灵活性，并可用作航空燃料的加油装置。其外侧旋转接头和灌装臂可在高度或倾角方面调整到车辆装卸所需的任意位置。

无支撑悬臂式灌装臂具有极大的灵活性，并可有多种变型。它可以配装干式快换接头、活接头、快速接头或客户所要求的其他各种终端接头，用于连接到槽车的侧面、后面或下方。中间的旋转接头往往可以用来降低其平面高度，以达到与铁路槽车底部连接时所需要的空间要求。这种灌装臂通常安装在地面上或接近地面的高度，长度可变的灌装臂可以安装在阶梯上升的管座上，从而可将多个灌装臂紧凑地存放在有限的空间内

无支撑悬臂式底部灌装臂优点

便于操作/控制
高度容易调整变化
可以安全的存放，保证车辆的安全开档
容易与车辆的底部进行连接
高度灵活，可补偿车辆停放的位置不当
交替折叠式存放，完全不浪费空间
型面位置低
可到达距离长
至少有5个旋转平面
存放空间紧凑
扭力弹簧式平衡装置
外侧双平面旋转接头

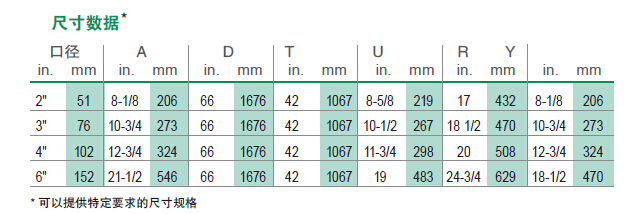

可提供2", 3", 4" 和 6"口径规格
可提供碳钢、不锈钢、铝和特种合金等材质
可选用法兰式、螺纹式或全焊接结构

OPW无支撑悬臂式底部灌装臂

这种重载型无支撑悬臂式底部灌装臂配置是专为较大范围内的灵活操作而设计的，其结构中至少有5个可旋转平面，因此在与铁路或公路槽车进行紧密联接时有很好的灵活性，其外侧旋转接头和灌装臂可在高度或倾角方面调整到车辆装卸所需的任意位置。无支撑悬臂式灌装臂具有极大的灵活性，并可有多种变型。它可以配装干式快换接头、活接头、快速接头或客户所要求的其他各种终端接头，用于连接到槽车的侧面、后面或下方。中间的旋转接头往往可以用来降低其平面高度，以达到与铁路槽车底部连接时所需要的空间要求。

这种灌装臂通常安装在地面上或接近地面的高度，长度可变的灌装臂可以安装在阶梯上升的管座上，从而可将多个灌装臂紧凑地存放在有限的空间内。
可提供2"— 6"口径规格
可提供碳钢、不锈钢、铝合金等材质
特别适用于铁路槽车底部灌装
提供定制

优点

便于操作/控制
去除了笨重软管
型面位置低、可到达距离长，特别适用于铁路槽车卸载。
高度容易调整变化
可以安全的存放，保证车辆的安全开档
容易与车辆的底部进行连接
可灵活补偿车辆停放的位置不当
交替折叠式存放，完全不浪费空间
能折叠成V字型，方便紧凑存放

Accessories / Options

加热—灌装臂可以采用全部或部分的蒸汽夹套，以便高效率地输送沥青、熔融硫磺、石蜡、树脂和其他高粘度或在环境温度下容易固化的产品。 点击此处获取更多关于OPW加热灌装解决方案的信息。

灌装臂隔热—OPW可以提供专为您的灌装臂设计的特制隔热层。不同于现场搭建的隔热措施，这些隔热层可完全拆卸并可重复使用，使其成为灌装臂的解决方案。

点击此处查看灌装臂隔热层介绍 可拆卸，可重复使用
更安全—加热的灌装臂对操作人员具有潜在的灼伤危险。OPW隔热层可确保灌装臂正确隔热，防止人员伤害。
卓越的隔热性能
耐用性
结构细节
内夹套—17 oz/sq. yd Teflon?浸渍玻璃纤维布
外夹套—17 oz/sq. yd Teflon?浸渍玻璃纤维布
隔热层—2"厚，低密度的玻璃纤维
玻璃纤维线—涂有Teflon?的玻璃纤维线
附件—具有不锈钢双D型环的TEFLON?布带；具有Nomex（诺梅克斯）绳的松紧带拉绳
ID标签—不锈钢压花
接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。

电子接地确认控制器

CIVACON?8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能，而在接地不良的情况下，则发送不许可的信号并停止灌装操作。

安全拉断接头

专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。
