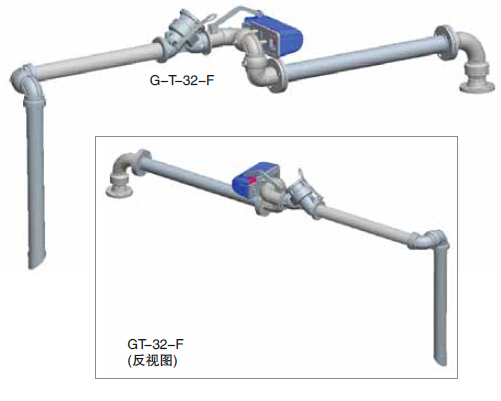

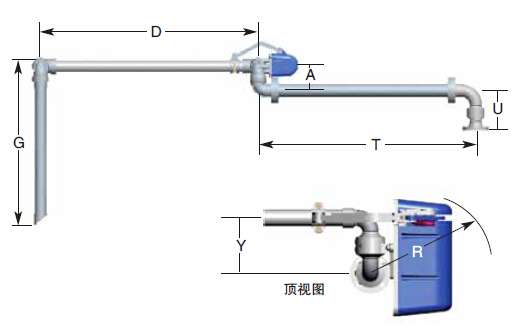

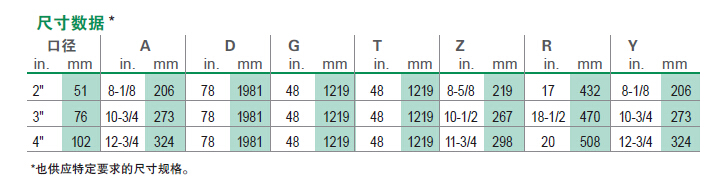

OPW无支撑式悬臂型灌装臂GT-32-F

无支撑悬臂型顶部灌装臂

概述:对于伸展距离变化较大的用途，尤其是较大规格、外侧元件先对较重的情况，支撑式悬臂灌装臂是一种选择。伸展距离长、卓越灵活性并且操作简单，以上优点使其成为受欢迎的顶部灌装臂设计。更换基座可以增加伸展距离和负载。除了操作简单，这种灌装臂也可以折叠到车台上，便于紧凑存放。

特点和优点

- 可提供2"、3" 、 4"和6"口径规格。
- 可提供碳钢、不锈钢和铝合金材质。
- 可选用法兰式、螺纹式或全焊接结构。
- 于车辆定位变化较大的情况。
- 增加了旋转平面或采用垂管软管，及所需的外侧阀门、活接头或相应管件后可用于紧密充装系统或密闭系统灌装。
- 适用于公路槽车。
- 操作简单、平稳。

对于伸展距离要求变化较大的用途，尤其是较大规格、外侧元件相对较重的情况，无支撑式悬臂型灌装臂是替代方案。它也可以改装而用 于密闭系统的灌装或卸料，并且有多种结构形态以满足各种安装要求。

这种通用型的灌装臂是设计用于不宜或无法安装有支撑悬臂型灌装臂的用途。例如，许多铁路灌装点都是没有可供固定有支撑悬臂的支柱或悬挂结构 的。无支撑悬臂型灌装臂具有与支撑式悬臂型灌装臂同样的优点，但伸展距离相对要短一些。它对于车位偏差也有很大的灵活性，也可以折叠到车台上，便于紧凑地存放。必要的情况下，可通过增大基座接头的尺寸规格或在进口采用重型分体式法兰旋转接头来延伸灌装臂的总伸展长度。

优点
可另配阀门使液体存留在管线内
伸展距离长，可补偿车位的偏差
可紧凑地存放

特性
可提供2", 3" 和 4"口径规格
可提供碳钢、不锈钢、铝合金和特种合金材质
可选用法兰式、螺纹式或全焊接结构

配件/选项

液位警报器—一直建议客户安装液位警报器来防止储罐过量灌装。许多情况下，在合适位置安装初级（测量、液面/重量）和次级（灌装臂安装液位警报器）传感器。

适用清晰、光亮无粘稠物料
Civacon Optic杆式探头（1300/1400型）
适用深色粘稠物料
拥有各种探头类型及多家供应商，保证可以提供适用于客户的OPW灌装臂的型号，拥有跟品牌合作的经验 。
油气回收系统- OPW始终把员工安全和环境安全放在第一位，几款产品可用于保存和回收有害气体，避免产生喷溅，并且可以为客户提供定制服务来满足客户的要求。 点击此处获取更多有关OPW油气回收系统的信息。

加热 –灌装臂可以采用全部或部分的蒸汽夹套，以便高效率地输送沥青、熔融硫磺、石蜡、树脂和其他高粘度或在环境温度下容易固化的产品。 点击此处获取更多关于OPW加热灌装解决方案的信息。

灌装臂隔热—OPW可以提供专为您的灌装臂设计的特制隔热层。不同于现场搭建的隔热措施，这些隔热层可完全拆卸并可重复使用，使其成为灌装臂的解决方案。

点击此处查看灌装臂隔热层介绍
接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。

电子接地确认控制器

CIVACON 8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能，而在接地不良的情况下，则发送不许可的信号并停止灌装操作。

安全拉断接头

专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。 干式快换接头 –在OPW有许多选择可用于您的灌装臂端部连接。从经典的Kamlok?快换接头到Epsilon?干式接头，总有一款能满足您的需求。

真空释放阀 – OPW工程系统公司的真空释放阀能够在灌装操作结束后迅速、主动地排空灌装臂。专为顶部灌装和水下填料设计。

锁紧单元- 保证灌装臂在灌装过程中牢固地处在车内。几个选项取决于您的应用。

变流器 –变流器可以防止静电积聚和或起泡，也能防止在灌装过程中灌装臂垂管上升而离开储罐。

463变流器（锥形）
铝制结构
提供3”和 4”规格， FNPT

464变流器（T字型）
铝制结构
提供3”和 4”规格， FNPT

过滤器- 过滤器是装在吸入管线上，这种铸铝产品用来在槽车卸料时防止污垢和其他外物被吸入管线中。

341吸入口变流器
铸铝结构
镀锌钢丝网
提供3”和 4”规格， FNPT

灌装阀门

6400系列水平灌装阀 – OPW灌装阀的设计结构能够在不引起对管线产生震动的前提下有效地切断流体
可变的关阀速率
提供3” 和4”规格，铝制结构
TTMA法兰连接

球阀（每个应用/规格）

气动控制平衡灌装臂 – 替代传统的弹簧平衡灌装臂，气动控制系统推动灌装臂动作。

OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

3” Top Unloading Arm
Stainless Steel/PTFE Construction
DSF
Upfeed
48” x 78” x 60” Drop
EGT33F-H211

3” Top Unloading Arm
Carbon Steel/Fluorocarbon Construction
48” x 72” x 48” Drop
GT32F-G543

4" Top Unloading Arm
Carbon Steel/Fluorocarbon Construction
48" x 72" x 48" Drop
GT32F-G546

3” Top Unloading Arm
Ductile Iron/ Carbon Steel/Aluminum Construction
Aluminum Valve
48” x 78” x 48” Drop
GT32F-3
With no valve (GT32FNV-3)

4” Top Unloading Arm
Ductile Iron/Carbon Steel/Aluminum Construction
Aluminum Valve
48" x 78" x 48" Drop
GT32F-4
With no valve (GT32FNV-4)

6” Top Unloading arm
Ductile Iron/Carbon Steel/Aluminum Construction
Aluminum Valve
48" x 78" x 48" Drop
GT32F-6
With no valve (GT32FNV-6)
