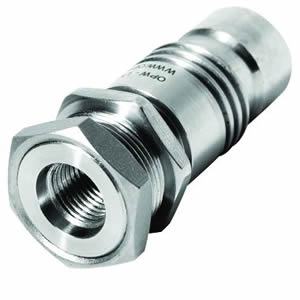

OPW “L”系列氢气灌装接收插口



OPW “L”系列的氢气接收插口是设计用来在轿车、轻型卡车、运货车辆和公交巴士上使用的。所有的OPW氢气灌装接收插口都是按精确的工程规范设计和制造的,以确保灌装过程的安全性和高效率。这种接收插口必须与OPW氢气灌装喷嘴联接使用。



结构材质

主体:316L不锈钢,带不锈钢夹具
密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料


性能特点

◆ 耐用、抗腐蚀的材质结构 – 所有OPW接收插口均采用不锈钢材质制作。这种材质久经考验,能承受严酷的灌装环境条件。

◆ 无接触式止逆阀 -每个OPW 氢气接收插口中都包含一个高度可靠的无接触式止逆阀,只有当灌装操作中出现差压时该阀门才会打开。

◆ 独特的密封系统 -所有OPW氢气接收插口中的密封系统均包括一个不锈钢制的提升阀片,与位于插口器身中、朝向后方的密封互相对齐。这样的设计可以防止高流量条件下的密封件磨损和杂质硬块造成的阻塞。密封材料具有超长的使用寿命,能防止蠕变和其他变形,在所有操作压力和温度条件下都具有超强抗磨耗能力。提升阀片也采用316L不锈钢材质,其抛光表面即使在很低的背压条件下也能确保可靠密合。

◆ 高流量/快速灌装能力 - “L”系列新型收油接口具有大得多的流量通过能力。其流道设计可通过很高的流量,且压降很低,并能防止形成甲烷水合物。
◆ 闷头式或直通式螺纹 – 为用户提供根据经济性选择不同接收插口组配的可能。”L”系列氢气接收插口可选择是否配供过滤器、其壳体也可选择是否带有闷头安装孔。外购闷头螺帽的代价也低于普通的不锈钢管件。LH5000接收插口采用直通螺纹,无过滤器。LK5000接收插口则可安装闷头,配装0.4毫米过滤器。

◆ 可选配0.4毫米过滤器–LK5000/LK3600接收插口在止逆阀之前装有一个过滤器。过滤器用来截留聚积在车辆氢气接收插口中及其周围的道路烟尘。过滤器能保护氢气接收插口中的密封件及车辆燃料系统部件免受高速气流中挟带颗粒造成的损坏。该部件是可维修的,利用OPW供应的专用工具可进行拆卸和重新安装。

◆ 特定的对接接头型面设计 –接收插口的对接型面通过专门设计以消除误接到CNG等其它形式的燃料系统的可能性。

◆ 每件产品分别进行泄漏测试和检验,并附以可跟踪的产品批号。

◆ 机构认证申报正在审查中。



规格:

流量:3600磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到250℉ (-40℃到120℃)
重量:0.50磅(0.23千克)
接收插口Cv:0.91(无过滤功能时)
0.83(有过滤功能时)
设计压力:6250磅/吋2(430巴)
