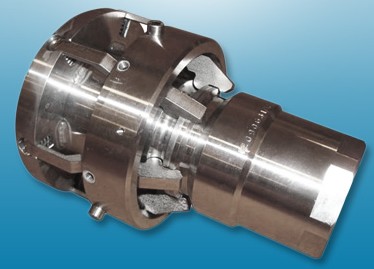

美国OPW NTS-PU卡爪式拉断阀 _ OPW NTS-PU卡爪式安全拉断阀
OPW安全拉断装置 NTS-PU系列(拉离)拉断阀

OPW NTS-PU direct pull Series Safety Breakaway Coupling



保护您的设备!保护您的人员!保护环境!OPW的NTS系列安全分离联轴器是保护设备,人员和环境的最佳可用技术。无论是用液体或气体装载油罐车,有轨电车,驳船或轮船;NTS旨在在意外拔出时分开。止回阀可完全关闭两端,以防止溢出并同时保护装载站。 OPW NTS-PU拉断阀紧急切断的设计通过限制灌装系统的损坏和防止跑漏来保护化学品输送装置。 OPW工程系统公司的NTS - PU系列拉断阀用于保护装卸设施和软管,同时防止出现泄漏。只需对软管简单的施加一个拉力就可使其脱开。它适合应用在液体和气体的输送中。OPW工程系统公司的NTS –PU是轴向安装到软管管线中的。 解读槽车装卸的安全装置。为什么要安装拉断阀呢?


OPW NTS-PU (direct pull) Series Safety Breakaway Coupling
PDF Catalog

特点与优势

  • 更安全! 通过防止在发生拉开事故期间损坏和洒落,保护装载架设施,装载臂,软管和人员。
  • 清洁器! 高价值的流体和气体传输受到两个弹簧阀的保护,以最大程度地保护流体,并最大程度地减少流体损失。
  • 更快:立即分离会在单独确定的直线或角度拉力下发生。 这种非破坏性的分离使组装变得容易,没有剪切销,工具或备件。
  • 提供1”,2”,3”和4”
  • 提供不锈钢或阳极氧化铝结构(阳极氧化铝版本仅适用于4英寸)。
  • NTS-PU SST模型,MAWP为360 PSI。 NTS-PU铝制型号,MAWP为225 PSI)。 NTS-SZ SST模型,MAWP为600 PSI。
  • 可选择FNPT,150#法兰或300“法兰末端连接。
  • 提供碳氟化合物,EPDM / EPT或Chemraz密封。
  • 最常见的应用是丙烷,丁烷,无水氨,冷凝水,汽油和柴油的装载/卸载。

OPW NTS-PU拉断阀应用领域

OPW工程系统公司的NTS-PU系列拉断阀用于保护装卸设施和软管,同时防止出现泄漏。只需对软管简单的施加一个拉力就可使其脱开。它适合应用在液体和气体的输送中。OPW工程系统公司的NTS-PU是轴向安装到软管管线中的。拉断阀用于安装在化工原料(如液态丙烷、氨水、环氧乙烷、液化石油气LPG、丁二烯、工业甲醇、天燃气LNG、液氯,二氧化碳)的槽车(火车、汽车)装卸软管或设备上。正常工况下,当在一定的外力作用时,紧急脱离拉断阀会自动安全断开,并且两端会自动封闭,无流体卸漏,保护管路和设备安全。拉断阀在流体装卸过程中大程度的确保了流体输送环节的安全性。

- 解读槽车装卸的安全装置。为什么要安装拉断阀呢?

OPW NTS-PU拉断阀系列结构

NTS-PU接头包括两片(阳端接头和在线部分),每片都配有弹簧负载的阀芯。用与软管成直线或成角度的拉力来拉软管会引起接头的脱开。为保护软管管线不受损坏,NTS – PU接头脱开力的大小可单独调整。

OPW NTS-PU (direct pull) Series Safety Breakaway Coupling Video



NTS PU Breakaway Maintenance Videos
OPW NTS-PU (direct pull) Series Safety Breakaway Coupling Demo-video

OPW NTS-PU Safety Breakaway Coupling Video

OPW NTS-PU拉断阀功能

联结后的NTS-PU拉断阀处于打开状态。用预定大小的拉力拉管子会造成接头的脱开。两个阀门都被关闭,从而防止出现泄漏同时保护灌装设备。NTS-PU采用了无易损件和非破坏型脱卸式设计,无安全销,不会产生损坏。在对软管完成减压和排空后,可以很容易地将NTS- PU重新组装起来而无需借助任何工具或零配件。

材质:不锈钢(316),阳极氧化铝。
其他材质按要求提供。
密封: 氟橡胶, EPDM, Chemraz
额定压力: 所有尺寸规格均为360 psi(铝制为 232 psi)
连接: FNPT或法兰(TTMA/150/300 ANSI)的2",3",4",6"


NTS-PU维护视频 石油底部灌装安全拉断接头

Specifications

Connections FNPT or Flange (150/300#)
Sizes 1", 2", 3", 4", 6" (Sizes up to 12" Available Upon Request)
Max. Pressure 360 PSI (Alu 232 PSI)
Materials 316 Stainless Steel (Anodized Aluminum in 4" size only)
Seals Fluorocarbon, EPDM, Chemraz
*Other materials available upon request.

Order Guide


OPW NTS-PU切断接头装有弹簧加载阀门,由对软管的拉力来启动阀门.在发生跑漏之前关闭阀门。NTS-PU系统切断接头可防止公路槽车、铁路槽车、驳船的意外拉断。当拉动绳索导致阀门分开时触发动作,阻止产品流动。

OPWFTG解决方案为各地的化工、制药、炼油、蒸馏、酿酒、浆纸、钢材加工、废水及许多其他化工和工业应用。

拉断阀用于安装在化工原料(如液态丙烷、氨水、环氧乙烷、液化石油气LPG、丁二烯、工业甲醇、天燃气LNG、液氯,二氧化碳)的槽车(火车、汽车)装卸软管或设备上。正常工况下,当在一定的外力作用时,紧急脱离拉断阀会自动安全断开,并且两端会自动封闭,无流体卸漏,保护管路和设备安全。拉断阀在流体装卸过程中大程度的确保了流体输送环节的安全性。

- 解读槽车装卸的安全装置。为什么要安装拉断阀呢?



- OPW SAFETY BREAKAWAY COUPLING APPLICATION
