CIVACON 8130 型光学防溢流及静电接地检测器 电子装车控制器
Optic Rack Monitor Model 8130 for Bottom & Top Loading

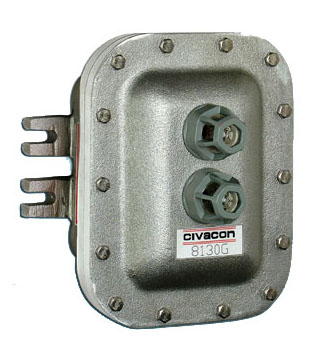

Civacon 8130 Optic Overfill Protection Monitor


CIVACON 8130 型光学防溢流及静电接地检测器可同时进行防溢流和静电接地检测,它采用工业标准级的光学信号可同时检测12 个配光学防溢流传感器的油仓。它具有工作可靠、易于安装、重量轻等特点。


CIVACON 8130 型光学防溢流及静电接地检测器
资料下载


规格性能参数:


- Input Requirements: 120VAC 60 Hz, 10 VA 240VAC also available
- Output Relay Contacts: 240VAC — 5A
- Electrical Connections: Internal terminal strips
- Enclosures: NEMA7 explosion proof aluminum housing
- Approvals: UL/CUL Class I, Division I, Groups C&D

Order Guide订货指南:

- Monitors - 8130-8130 Optic rack monitor with indicator lamps, integrated ground verification
- 8150-8150 Optic rack monitor with indicator lamps, ground verification and "Smart Remote" tamper-resistant keyed bypass switch

- Optic Plug & Cords - 7120-7120, Optic plug with 30’ 10-conductor coiled cord and 7-pin breakaway plug
- 7100SR-7100, Optic plug with 30’ 6-conductor blue coiled cord for Scully replacement
- 7120SR-7120, Optic plug with 30’ 6-conductor blue coiled cord for Scully replacement and 7-pin breakaway plug
- 7190S-0020, 7100-7100 Optic plug with 30’ coiled cord and 7500-7500 junction box
- 7120-7120 Optic Breakaway Plug with 30’ coiled cord and 7540-7540 breakaway junction box

- Grounding Cable & Clamps - 7720-7720, Ground Verification Clamp with 40’ straight cord
- 7720-COIL, Ground Verification Clamp with 30’ coiled cord
- 7620-7620, Ground Verification Plug & Cord Set for dual ball application with 30’ straight cord
- 7620-COIL, Ground Verification Plug & Cord Set for dual ball application with 30’ coiled cord

- Junction Boxes - 7500-7500, Junction Box for Optic, Thermistor and Ground verification Plug & Cord Sets (Non-Breakaway)
- 7540-7540, Junction Box with 7-pin socket for Cane Probes or Breakaway Optic Plug & Cord Sets
- 7540-8X30, Junction Box with 7-pin socket for Breakaway Optic Plug & Cord Sets, Includes bypass connection for 8130 Optic Rack Monitor (Does NOT include BCU-2)

- Options - 8150-120, 8130-120 Optic Rack Monitor with Ground Verification, Red/Green Indicator Lights, Includes 7560-7560 Junction Box and one BCU-2 Bypass Control Unit
- 7150-7150, Optic Plug Hanger
- 7560-7560, Junction Box with bypass connection for 8150 Optic Rack Monitor (Does not include BCU-2 Bypass Control Unit)
- BCU-2, Bypass Control Unit for 8150 Optic Rack Monitor (7560-7560 or 7540-8X30 Junction Box required)
- 1386-1386, Opti/Therm Rack Monitor Tester





OPW工程系统公司提供完整系列的Civacon牌装车控制器,用于监控装卸操作过程。这种控制器能感知传感器类型、储罐内的液体状态、是否发出过量灌装并确认接头状态。

图片和链接到各个产品页面

光学装车控制器(8130型)—用于配备用光学传感器的车辆进行底部灌装操作(特别是美国西部和加拿大)
光学—热感应装车控制器(8460/8580型)—用于配备用光学或热敏传感器的车辆进行底部灌装操作(特别是美国东部和加拿大)
光学装车控制器(8130型)—用于顶部灌装铁路槽车或罐车是防止过量灌装


光学装车控制器(8130型)—用于配备用光学传感器的车辆进行底部灌装操作(特别是美国西部和加拿大)
光学—热感应装车控制器(8460/8580型)—用于配备用光学或热敏传感器的车辆进行底部灌装操作(特别是美国东部和加拿大)
光学装车控制器(8130型)—用于顶部灌装铁路槽车或罐车是防止过量灌装。
接地确认控制器(8030型)—用于监控接地状况


配件: - 插座和导线
- Model 8460SRC Automatic Switching Scully Replacement Chassis

你的需求是什么?

- 顶部灌装防过溢
- 带光学/热感应装车控制器底部灌装槽车
- 底部灌装光学装车控制器
- 接地确认

主页 > 产品 > 灌装系统 > 灌装系统配件 > 光学装车控制器 > 8130型光学装车控制器,用于配备用光学传感器的车辆进行底部灌装操作
8130型光学装车控制器,用于配备用光学传感器的车辆进行底部灌装操作

由控制器产生的独特的脉冲本质安全电气信号通过弹簧导线和光学制式插头传送到传感器上。当输送设备上的传感器为干状态,一个信号传回给控制器。如果信号达到预设状态值,控制器就会变为允许状态。允许状态下会关闭一组继电器触点,依次会使8100系列光学装车控制器前端的状态灯从红色“不许可”变为绿色(允许),并传送信号给终端自动化系统(T.A.S.)。

如果灌装过程中,传感器变为湿的,控制器会感应到这种状态并打开继电器。当继电器被打开,状态显示器会变为红色(不许可),传到终端自动化系统(T.A.S.)的允许信号也会断开。带接地确认的8130光学控制器,可以显示光学传感器的允许或不允许状态和操作方式。

特点和优点

光学监控与接地确认一体
可以监控多达12个光学传感器
采用工业标准的光学信号格式
LED灯使用寿命长,可靠稳定。
质量轻但结构坚固,方便处理、挂载和安装。
提供独有“远程控制”防伪键式旁路开关;提供灵活性并提高安全性。



选购指南

控制器
8130-8130光学装车控制器,带指示灯和接地确认
8130-240光学装车控制器,带接地确认,红绿指示器,240伏。
杆式探头
1300HS-3062 光学杆式探头(铝制),62"标准长度,带通用夹,30'弹簧导线和7针插头
1300KMLS-3062 光学杆式探头(铝制),62"标准长度,带Kamlok接头,30'弹簧导线和7针插头
1400RHS-3060 光学杆式探头(不锈钢),60"标准长度,带通用夹,30'弹簧导线和7针插头
1400RKMLS-3060 光学杆式探头(不锈钢),60"标准长度,带Kamlok接头,30'弹簧导线和7针插头
接线盒
7500-7500接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
7540-7540 7针插座接线盒,用于 杆式探头或光学分离式插头和线塞
7540-8X307针插座接线盒,用于光学分离式插头和线塞。带旁路接头用于8130光学装车控制器(不包括BCU-2)
接地电缆和夹
7720-7720接地确认夹,带40’平直导线
7720-COIL接地确认夹,带30’弹簧导线
7790-7790接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL接地确认夹,带30’弹簧导线和7500-7500接线盒
7620-7620接地确认插头和线塞,双球带30’平直导线
7620-COIL接地确认插头和线塞,双球带30’弹簧导线
7690-7690接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
Junction Boxes 接线盒
选项
8150-120, 8130-120光学装车监控器,带接头确认器、红绿指示器、7560-7560接线盒和一个BCU-2旁路控制单元
7560-7560接线盒,带旁路接头,用于8150光学装车控制器(不包括BCU-2旁路控制单元)
BCU-2旁路控制单元,用于8150光学装车控制器(需要7560-7560 或7540-8X30接线盒)

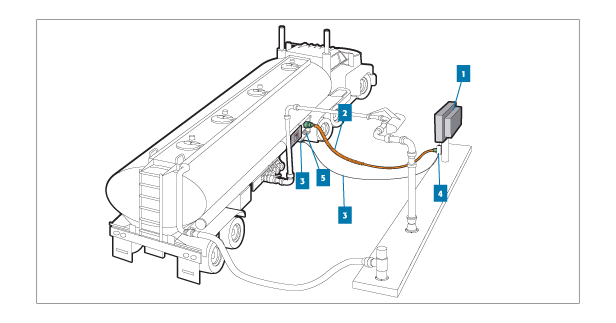

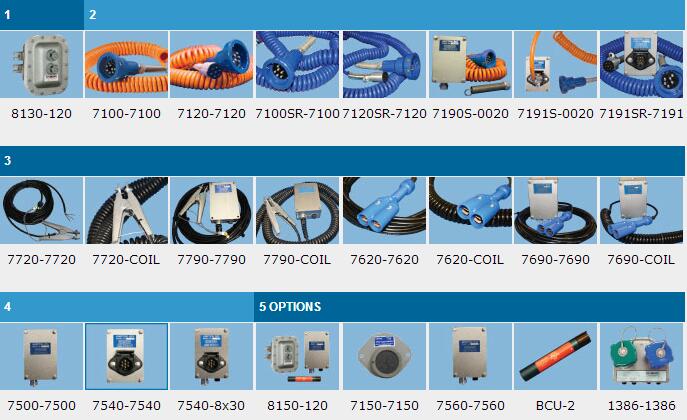

? 产品 产品# 描述
1 装车控制器 8130-120 光学装车控制器,带接地控制器、红绿指示灯。提供120或240伏
2 插头和线塞
(选择热感应或光学)
7100-7100 光学插头,带30' 10芯弹簧导线
7120-7120 光学插头,带30' 10芯弹簧导线和7针分离式插头
7100SR-7100 光学插头带30' 6芯蓝色弹簧导线,用于sully?可更换机架
7120SR-7120 光学插头带30' 6芯蓝色弹簧导线(用于sully?可更换机架)和7针分离式插头
7190S-0020 7100-7100光学插头,带30'弹簧导线和7500-7500接线盒
7191S-0020 7120-7120 光学分离式插头,带30'弹簧导线和7540-7540分离式接线盒
7191SR-7191 7191SR-7191 7120SR-7120 光学分离式插头,带30' 6芯蓝色弹簧导线(用于sully?可更换机架),7针分离式插头和7540-7540接线盒
3

接地导线和夹

7720-7720 接地确认导线,带40'平直导线
7720-COIL 接地确认导线,带30’弹簧导线
7790-7790 接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL 接地确认夹,带30’平直导线和7500-7500接线盒
7620-7620 接地确认插头和线塞,双球带30’平直导线
7620-COIL 接地确认插头和线塞,双球带30’弹簧导线
7690-7690 接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL 接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
4

接地导线和夹

7500-7500 接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
7540-7540 针插座接线盒,用于 杆式探头或光学分离式插头和线塞
7540-8x30 针插座接线盒,用于光学分离式插头和线塞。带旁路接头用于8130光学装车控制器(不包括BCU-2)
5

选项:

8150-120 8130-120光学装车监控器,带接头确认器、红绿指示器、7560-7560接线盒和一个BCU-2旁路控制单元
7150-7150 光学插座
7560-7560 接线盒,带旁路接头,用于8150光学装车控制器(不包括BCU-2旁路控制单元)
BCU-2 旁路控制单元,用于8150光学装车控制器(需要7560-7560 或7540-8X30接线盒)
1386-1386 光学/热感应装车控制器检验器


? 产品 产品编号 描述
1 装车控制器 8460-8460 光学/热感应装车,接地确认器,6通道和键式旁路开关-(仅美国)
8580C (加拿大) 光学/热感应装车,接地确认器,8通道,LED显示和旁路开关(仅加拿大)
2 插头和线塞
(选热感应或光学)
7100-7100 光学插头,带30’ 10芯弹簧导线
7120-7120 光学插头,带30’ 10芯弹簧导线和7针分离式插头
7100SR-7100 光学插头,带30’ 6芯蓝色弹簧导线插头,用于sully?可更换机架
7120SR-7120 光学插头,带30’ 6芯蓝色弹簧导线(用于sully?可更换机架)和7针分离式插头
7190S-0020 7100-7100光学插头,带30’ 弹簧导线和7500-7500接线盒
7191S-0020 7120-7120光学分离式插头带30’ 弹簧导线和7540-7540接头接线盒
7191SR-7191 7191SR-7191光学分离式插头带带30’ 6芯蓝色弹簧导线(用于sully?可更换机架)和7针接头插头和7540-7540接线盒 breakaway plug and 7540-7540 junction box
7300-7300 热感应插头,带30’ 10芯弹簧导线
7300C-7300 热感应插头,带30’ 10芯弹簧导线(仅加拿大)
7320-7320 热感应插头,带30’ 10芯弹簧导线和13针分离式插头
7300SR-7300 热感应插头,带30’ 10芯弹簧导线,用于sully?可更换机架
7320SR-7320 热感应插头,带30’ 10芯弹簧导线(用于sully?可更换机架)和13针分离式插头
7390S-0020 7300-7300 热感应插头,带30’ 10芯弹簧导线和7500-7500接线盒
7391S-0020 7320-7320 热感应分离式插头,带30’ 10芯弹簧导线和7500-7500接线盒
7391SR-7391 7320SR-7320 热感应分离式插头,带30’ 10芯弹簧导线(用于sully?可更换机架)、13针分离式插头和7510T-7510接线盒
3

Grounding Cables & Clamp

7720-7720 接地确认夹,带40'平直导线
7720-COIL 接地确认夹,带30’弹簧导线
7790-7790 接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL 接地确认夹,带30’弹簧导线和7500-7500接线盒
7620-7620 接地确认插头和线塞,双球带30’平直导线
7620-COIL 接地确认插头和线塞,双球带30’弹簧导线
7690-7690 接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL 接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
4

接地导线和夹

7500-7500 接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
7540-7540 7针插座接线盒,用于 杆式探头或光学分离式插头和线塞
7510T-7510 7510T-7510 13针插座接线盒,用于分离式热感应插头和线塞
5

选项:旁路开关

8580 光学/热感应装车控制器,带接地确认,6通道,LED显示器和旁路开关(仅美国)
7150-7150 光学插头架
7350-7350 热感应插头架
1386-1386 光学/热感应装车控制器检验器




产品
产品编号 描述
1 装车控制器 8030-120 接地控制器、红绿指示灯,提供120或240伏
2 接地导线和夹 7720-7720 接地确认夹,带40'平直导线
7720-COIL 接地确认夹,带30’弹簧导线
7790-7790 接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL 接地确认夹,带30’弹簧导线和7500-7500接线盒
7620-7620 接地确认插头和线塞,双球带30’平直导线
7620-COIL 接地确认插头和线塞,双球带30’弹簧导线
7690-7690 接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL 接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
3

接线盒

7500-7500 接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
4

选项:

7560-7560 接线盒,带旁路接头,用于8150光学装车控制器(不包括BCU-2旁路控制单元)
BCU-2 旁路控制单元,用于8150光学装车控制器(需要7560-7560 或7540-8X30接线盒)


? 产品 产品编号 描述
1 装车控制器 8130-120 光学装车控制器,带接地控制器、红绿指示灯。提供120或240伏
2 2 杆式探头(选1) 1300HS-3062 光学杆式探头(铝制),62"标准长度,带通用夹,30'弹簧导线和7针插头
1300KMLS-3062 光学杆式探头(铝制),62"标准长度,带Kamlok接头,30'弹簧导线和7针插头
1400RHS-3060 光学杆式探头(不锈钢),60"标准长度,带通用夹,30'弹簧导线和7针插头
1400RKMLS-3060 光学杆式探头(不锈钢),60"标准长度,带Kamlok接头,30'弹簧导线和7针插头
3

接线盒

7500-7500 接线盒,用于光学、热感应和接头确认插头和线塞(非断开)
7540-7540 针插座接线盒,用于 杆式探头或光学分离式插头和线塞
7540-8x30 针插座接线盒,用于光学分离式插头和线塞。带旁路接头用于8130光学装车控制器(不包括BCU-2
4

接地电缆和夹

7720-7720 接地确认夹,带40’平直导线
7720-COIL 接地确认夹,带30’弹簧导线
7790-7790 接地确认夹,带40’平直导线和7500-7500接线盒
7790-COIL 接地确认夹,带30’弹簧导线和7500-7500接线盒
7620-7620 接地确认插头和线塞,双球带30’平直导线
7620-COIL 接地确认插头和线塞,双球带30’弹簧导线
7690-7690 接地确认插头和线塞,双球带30’平直导线,7500-7500接线盒
7690-COIL 接地确认插头和线塞,双球带30’弹簧导线,7500-7500接线盒
5

选项:旁路开关

8150-120 8130-120光学装车监控器,带接头确认器、红绿指示器、7560-7560接线盒和一个BCU-2旁路控制单元
7560-7560 接线盒,带旁路接头,用于8150光学装车控制器(不包括BCU-2旁路控制单元)
BCU-2 旁路控制单元,用于8150光学装车控制器(需要7560-7560 或7540-8X30接线盒)
