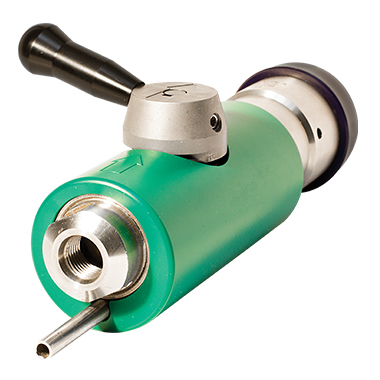

OPW CW3600/CW5000系列自助式氢气喷嘴
CW3600/CW5000 Series Self-Service Hydrogen Nozzle

OPW系列自助式喷嘴是为高速、高流量的氢气灌装系统设计的。其用途包括轿车、轻型卡车、运货车辆和公交巴士的快速、自助式灌装等。所有的OPW氢气灌装喷嘴都是按精确的工程规范设计和制造的,以确保灌装过程的安全性和高效率。这种喷嘴必须与OPW LW5000或LW3600 SAE异型氢气接收插口联接使用。OPW CW Series Self-Service Nozzles are designed for high-pressure, high-flow hydrogen fueling systems. Applications include quick-fill, self-service fueling nozzles of automobiles, light trucks, vans and buses. Must be used only in conjunction with OPW LW5000 or LW3600 SAE Profile Hydrogen Receptacles.

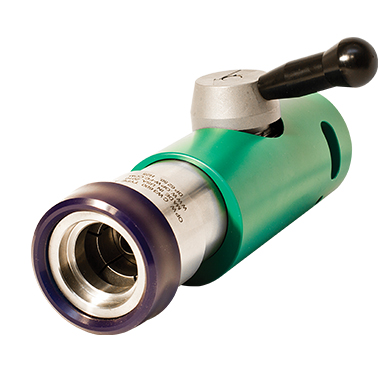

OPW CW3600/CW5000系列自助式氢气喷嘴

结构材质

主体:316L不锈钢,带不锈钢夹具
内部构件:316L不锈钢

密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料

- Ordering Specifications

Product # Inlet Thread Size Service Pressure Weight
CW3600 SAE-6, 9/16-18 Female 3,600 psi 250 bar 3.44 lbs.
1.52 kg
CW5000 SAE-6, 9/16-18 Female 5,000 psi 345 bar
Connects to LW3600, LW500, J2600 SAE profiles

Technical Specifications

Minimum Flow Rate:?2,000 SCFM @ 3,600 psid
Temperature Range:?-40° F to 185° F (-40° C to 85° C)
Weight:?3.35 lbs. (1.52 kg)
Cv:?0.48
MAWP:?6,250 psi (430 bar)



性能特点

- 用户友好型的一步式操作 – 转动把手180°即可使喷嘴与接收插口之间啮合联接。同时将喷嘴可靠地夹紧在接收插口上,并启动由三个内部阀门构成的系统对加油操作进行调控。只有在喷嘴可靠地联接到适配的接收插口上之后,才会开始充灌操作。充灌操作完成后,将把手转回180°到脱卸位置上即可自动切断送往车辆的燃料气流,释放从喷嘴到接收插口之间的残留气体。

- 人体工学设计 – 一步简单易行的动作即可保证可靠联接,因此所有用户都能自行进行加氢操作。隔热型夹套为操作者的手提供了防烫保护。

- 高流量/快速灌装能力 – 可为所有类型的车辆提供快速灌装能力。特别选型的内部密封件结构和材质可满足快速氢气灌装的要求。

- 内设0.2毫米过滤器 – 用来保护喷嘴和接收插口密封及车辆燃料系统避免高速气流中挟带杂质造成的损坏。

- 直接放空 - 可收集联接部断开后被放空的气体,使之离开喷嘴后经由一根1/4英寸不锈钢管送往远处的放空位置或返回到压缩机。收集放空气体的做法受到环保主管部门的鼓励,且能大限度减少了灌装现场存在的气体量。

- 夹具锁定技术 – 专为氢气灌装过程中高压气体联接点间频繁的对接和脱卸操作而设计。接触点的受力将在收油接口的整个表面上均匀分布,从而减少长期积累的磨损。

- 特定的对接接头型面设计 – 夹具和接收插口之间的对接型面通过专门设计以消除误接到CNG等其它形式的燃料系统的可能性。这种喷嘴只能与OPW “LW”系列氢气接收插口进行紧密的对接。

- 经久耐用的材质 – 厚实的316L不锈钢材质能在恶劣、困难的灌装环境中提供无可比拟的防腐蚀保护。

- 每件产品分别进行泄漏测试和检验,并附以可跟踪的系列号。

- 机构认证申报正在审查中。

规格:

流量:3600磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到185℉ (-40℃到85℃)
重量:3.35磅(1.52千克)
Cv:0.48
设计压力:6250磅/吋2(430巴)
