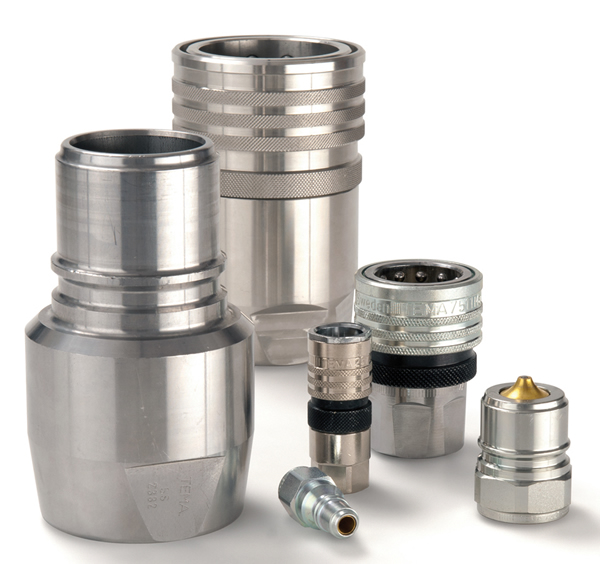

Parker Tema T系列液压快速接头
Parker's T Series Hydraulic Quick Coupling
Parker T系列液压快换接头，符合派克内部设计结构
Parker T系列液压快换接头本体尺寸为 1/8" 到 to 2" ，用于中等压力液压应用场合，耐压可达 450 bar。该系列快换设计符合派克内部设计结构。派克T系列液压快换，优化了设计，具有压降低，流量大的特点。该系列快换接头，目前可供货形式为双截止型或者直通型两种阀芯类型。其中2500系列，可定制为单截止形式。另外，可提供带背压释放器形式，使用这种形式，即使系统压力达到工作压力时，阴接头与阳接头也能进行顺利连接。用于高压水的应用时，需要特殊定制的快换。
Parker Tema T系列快速接头 Parker's T Series Hydraulic Quick Coupling
市场：
- 农用机械
- 自动化
- 石油及天然气
- 过程控制
-- 发电
- 轨道交通
- 市政公共设施
- 安防
- 工业
- 机械工具
- 物料搬运
- 建筑机械
特征/优势：
- 阴接头标准本体材料为铜镀镍，防腐性能优秀
- 可定制带背压释放器形式
- 标配双层O形圈，保证密封的安全
- 标配套筒锁，可防止快换意外断开
性能特点
连接类型 内螺纹
连接螺纹尺寸 (IN) 1/8 高达 2
最低工作温度(°C) -25, -30
最高工作温度 (C) 100, 200
应用类型 中压
应用：
在液压应用中，能方便快捷地进行管路断开或者连接，适用于工业液压以及行走机械液压系统
- 拖拉机
- 卡车
- 装载机
- 军用设施
- 压铸机
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Tema T-Series
Parker's Hydraulic Quick Coupling Series T is characterised by a low pressure drop and maximum flow capacity. The coupling system is available as a double shut-off or straight through version. The 2500 can be used also as a single shut-off version. Due to the pressure eliminator version for coupling and plug connection is possible up to the operating pressure. Special version for high pressure water is also available.
- Tema T系列快速接头
密封材料及温度范围：丁晴橡胶：碳钢的标准密封材料，-30℃～+100℃
氟橡胶：316不锈钢的标准密封材料，-25℃～+200℃
本体材料：碳钢（阴接头标准本体材料为铜镀镍，某些尺寸可提供碳钢材料）
316不锈钢
优势与优点：符合TEMA标准要求
可选碳钢及316不锈钢材料
标配双层O形圈
标配套筒锁
阴阳接头均可选背压释放器设计，可在高达工作压力的背压下连接快换
Tema T系列 - 阴接头 铜镀镍
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
2310-QC |
1/8 |
200 |
G 1/8 |
15 |
38 |
18 |
2310 NPT |
1/8 |
200 |
1/8-27NPTF |
15 |
38 |
18 |
2510-QC |
1/4 |
450 |
G 1/4 |
21 |
64 |
25 |
2510 NPT |
1/4 |
450 |
1/4-18NPTF |
21 |
64 |
25 |
3810 |
3/8 |
350 |
G 3/8 |
24 |
60 |
34 |
3810 NPT |
3/8 |
350 |
3/8-18NPTF |
24 |
60 |
34 |
5010 |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5010 NPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7510 |
3/4 |
280 |
G 3/4 |
38 |
73 |
52 |
7510 NPT |
3/4 |
280 |
3/4-14NPTF |
38 |
73 |
52 |
10010 |
1 |
250 |
G 1 |
45 |
88 |
62 |
10010 NPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15010-QC |
1 1/2 |
200 |
G 1 1/2 |
60 |
112 |
73 |
15010 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
20010-QC |
2 |
180 |
G 2 |
75 |
144 |
90 |
铜镀镍，带背压释放器
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
3811 |
3/8 |
350 |
G 3/8 |
24 |
60 |
34 |
3811 NPT |
3/8 |
350 |
3/8-18NPTF |
24 |
60 |
34 |
5011 |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5011 NPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7511 |
3/4 |
280 |
G 3/4 |
38 |
73 |
52 |
7511 NPT |
3/4 |
280 |
3/4-14NPTF |
38 |
73 |
52 |
10011 |
1 |
250 |
G 1 |
45 |
88 |
62 |
10011 NPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15011-QC |
1 1/2 |
200 |
G 1 1/2 |
60 |
112 |
73 |
15011 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
316不锈钢
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
2310 RV |
1/8 |
200 |
G 1/8 |
15 |
38 |
18 |
2510 RV |
1/4 |
250 |
G 1/4 |
21 |
64 |
25 |
2510 RVNPT |
1/4 |
250 |
1/4-18NPTF |
21 |
64 |
25 |
3810 RV |
3/8 |
300 |
G 3/8 |
24 |
60 |
34 |
3810 RVNPT |
3/8 |
300 |
3/8-18NPTF |
24 |
60 |
34 |
5010 RV |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5010 RVNPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7510 RV |
3/4 |
250 |
G 3/4 |
38 |
73 |
52 |
7510 RVNPT |
3/4 |
250 |
3/4-14NPTF |
38 |
73 |
52 |
10010 RV |
1 |
250 |
G 1 |
45 |
88 |
62 |
10010 RVNPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
15010 RV |
1 1/2 |
150 |
G 1 1/2 |
60 |
112 |
73 |
15010 RVNPT |
1 1/2 |
150 |
1 1/2-11 1/2NPTF |
60 |
112 |
73 |
20010 RV |
2 |
120 |
G 2 |
75 |
144 |
90 |
316不锈钢，带背压释放器
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
3811 RV |
3/8 |
300 |
G 3/8 |
24 |
60 |
34 |
3811 RVNPT |
3/8 |
300 |
3/8-18NPTF |
24 |
60 |
34 |
5011 RV |
1/2 |
300 |
G 1/2 |
30 |
65 |
40 |
5011 RVNPT |
1/2 |
300 |
1/2-14NPTF |
30 |
65 |
40 |
7511 RV |
3/4 |
250 |
G 3/4 |
38 |
73 |
52 |
7511 RVNPT |
3/4 |
250 |
3/4-14NPTF |
38 |
73 |
52 |
10011 RV |
1 |
250 |
G 1 |
45 |
88 |
62 |
10011 RVNPT |
1 |
250 |
1-11 1/2NPTF |
45 |
88 |
62 |
碳钢
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
H5010 |
1/2 |
320 |
G 1/2 |
30 |
65 |
40 |
H7510 |
3/4 |
300 |
G 3/4 |
38 |
73 |
52 |
H10010 |
1 |
280 |
G 1 |
45 |
88 |
62 |
碳钢，带背压释放器
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
H5011 |
1/2 |
320 |
G 1/2 |
30 |
65 |
40 |
H7511 |
3/4 |
300 |
G 3/4 |
38 |
73 |
52 |
H10011 |
1 |
280 |
G 1 |
45 |
88 |
62 |
Tema T系列 – 阳接头
碳钢
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
2320 |
1/8 |
200 |
G 1/8 |
15 |
36 |
17 |
2320 NPT |
1/8 |
200 |
1/8-27 NPTF |
15 |
36 |
17 |
2520 |
1/4 |
450 |
G 1/4 |
19 |
45 |
21 |
2520 NPT |
1/4 |
450 |
1/4-18NPTF |
19 |
45 |
21 |
3820 |
3/8 |
350 |
G 3/8 |
22 |
42 |
24 |
3820 NPT |
3/8 |
350 |
3/8-18NPTF |
22 |
42 |
24 |
5020 |
1/2 |
320 |
G 1/2 |
27 |
46 |
30 |
5020 NPT |
1/2 |
320 |
1/2-14NPTF |
27 |
46 |
30 |
7520-QC |
3/4 |
300 |
G 3/4 |
36 |
52 |
39 |
7520 NPT |
3/4 |
300 |
3/4-14NPTF |
36 |
52 |
39 |
10020 |
1 |
280 |
G 1 |
46 |
60 |
49 |
10020 NPT |
1 |
280 |
1-11 1/2NPTF |
46 |
60 |
49 |
15020 |
1 1/2 |
200 |
G 1 1/2 |
60 |
107 |
67 |
15020 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
20020-QC |
2 |
180 |
G 2 |
75 |
142 |
85 |
碳钢，带背压释放器
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
3821 |
3/8 |
350 |
G 3/8 |
22 |
42 |
24 |
3821 NPT |
3/8 |
350 |
3/8-18NPTF |
22 |
42 |
24 |
5021-QC |
1/2 |
320 |
G 1/2 |
27 |
46 |
30 |
5021 NPT |
1/2 |
320 |
1/2-14NPTF |
27 |
46 |
30 |
7521-QC |
3/4 |
300 |
G 3/4 |
36 |
52 |
39 |
7521 NPT |
3/4 |
300 |
3/4-14NPTF |
36 |
52 |
39 |
10021 |
1 |
280 |
G 1 |
46 |
60 |
49 |
10021 NPT |
1 |
280 |
1-11 1/2NPTF |
46 |
60 |
49 |
15021 |
1 1/2 |
200 |
G 1 1/2 |
60 |
107 |
67 |
15021 NPT |
1 1/2 |
200 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
316不锈钢
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
2320 RV |
1/8 |
200 |
G 1/8 |
15 |
36 |
17 |
2520 RV |
1/4 |
250 |
G 1/4 |
19 |
45 |
21 |
2520 RVNPT |
1/4 |
250 |
1/4-18NPTF |
19 |
45 |
21 |
3820 RV |
3/8 |
300 |
G 3/8 |
22 |
42 |
24 |
3820 RVNPT |
3/8 |
300 |
3/8-18NPTF |
22 |
42 |
24 |
5020 RV |
1/2 |
300 |
G 1/2 |
27 |
46 |
30 |
5020 RVNPT |
1/2 |
300 |
1/2-14NPTF |
27 |
46 |
30 |
7520 RV |
3/4 |
250 |
G 3/4 |
36 |
52 |
39 |
7520 RVNPT |
3/4 |
250 |
3/4-14NPTF |
36 |
52 |
39 |
10020 RV |
1 |
250 |
G 1 |
46 |
60 |
49 |
10020 RVNPT |
1 |
250 |
1-11 1/2NPTF |
46 |
60 |
49 |
15020 RV |
1 1/2 |
150 |
G 1 1/2 |
60 |
107 |
67 |
15020 RVNPT |
1 1/2 |
150 |
1 1/2-11 1/2NPTF |
60 |
107 |
67 |
20020 RV |
2 |
120 |
G 2 |
75 |
142 |
85 |
316不锈钢
型号 |
本体尺寸
inch |
工作压力bar |
螺纹A |
六角HEX
mm |
总长 L mm |
最大直径D mm |
3821 RV |
3/8 |
300 |
G 3/8 |
22 |
42 |
24 |
3821 RVNPT |
3/8 |
300 |
3/8-18NPTF |
22 |
42 |
24 |
5021 RV |
1/2 |
300 |
G 1/2 |
27 |
46 |
30 |
5021 RVNPT |
1/2 |
300 |
1/2-14NPTF |
27 |
46 |
30 |
7521 RV |
3/4 |
250 |
G 3/4 |
36 |
52 |
39 |
7521 RVNPT |
3/4 |
250 |
3/4-14NPTF |
36 |
52 |
39 |
10021 RV |
1 |
250 |
G 1 |
46 |
60 |
49 |
10021 RVNPT |
1 |
250 |
1-11 1/2NPTF |
46 |
60 |
49 |
Tema T系列-防尘盖
| 阴接头防尘塞 |
型号 |
本体尺寸 inch |
材质 |
2315-QC |
1/8 |
红色橡胶 |
2516-QC |
1/4 |
蓝色橡胶 |
3816-QC |
3/8 |
蓝色橡胶 |
5016-QC |
1/2 |
蓝色橡胶 |
7516-QC |
3/4 |
蓝色橡胶 |
10016 |
1 |
蓝色橡胶 |
15015 |
1 1/2 |
黑色橡胶 |
20015-QC |
2 |
黑色橡胶 |
阳接头防尘塞 |
型号 |
本体尺寸 inch |
材质 |
125-QC |
1/8 |
红色橡胶 |
2526-QC |
1/4 |
蓝色橡胶 |
3826 |
3/8 |
蓝色橡胶 |
5026-QC |
1/2 |
蓝色橡胶 |
7526 |
3/4 |
蓝色橡胶 |
10026 |
1 |
蓝色橡胶 |
15025 |
1 1/2 |
黑色橡胶 |
20025-QC |
2 |
黑色橡胶 |
Markets:
- Agriculture
- Automotive
- Oil & Gas
- Process
- Power Generation
- Transportation
- Vocational & Municipal
- Defense
- Industrial
- Machine Tooling
- Material Handling
- Construction
Features/Benefits:
- Coupling made of brass to avoid corrosion
- Available with pressure eliminator
- Double safety through a double O-ring seal
- Safety locking ring to prevent unintentional uncoupling
Applications:
Easy connection / disconnection in hydraulic systems, both mobile and industrial applications
- Tractors
- Trucks
- Wheel loaders
- Military vehicles
- Presses
