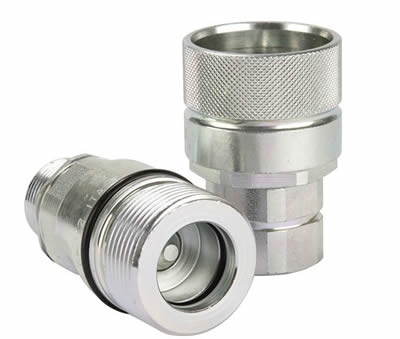

Parker QHPA系列液压快速接头，适合于连接比较困难的应用场合
Parker Qhpa Series Hydraulic Couplings
Parker QHPA系列快换接头本体尺寸为 3/8" 到 1"，为螺纹连接形式快换，用于中压液压应用场合，耐压可达 450 bar。接头材料：碳钢。派克 QHPA系列液压快换，使用螺纹连接形式，适合于连接比较困难的应用场合。QHPA 系列结构坚固，可进行模块化安装，材料为碳钢，工作压力可达450 bar。
Parker QHPA Series Screw-to-Connect Couplings
市场：
- 农业机械
- 建筑机械
- 物料搬运
特征/优势：
- 自锁式螺纹以及外部密封圈，防止意外断开-螺纹连接形式快换接头
- 丁腈橡胶密封圈以及聚四氟乙烯挡圈，可以承受压力冲击
- 可在50 bar 以下的背压下进行连接
- 耐机械冲击以及液压冲击性能优秀，并且可以承受振动冲击
- 套筒高于阳接头阀芯，可以保护密封面
- 阀芯是三件式的锥阀，并且使用注塑成形密封来保护，防止高流量冲击下密封被冲出
性能特点
尺寸 2, 3, 6, 8
长度 (MM) 62 高达 138
外六角 (MM) 22 高达 55
外径 (MM) 34 高达 85
材料 碳钢，镀银
密封材料 NBR
最大工作压力 (BAR) 300 高达 450
最低工作温度(°C) -25
最高工作温度 (C) 110
重量 (G) 147 高达 2350
应用：
- 农业机械以及行走机械设备
- 岩石锤
- 林业设备
- 除雪机
- 挖掘机
LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker QHPA Series
QHPA系列
温度范围：-25℃～+110℃
本体材料：碳钢，镀银
密封材料：丁晴橡胶
优势与优点：螺纹连接型快换
自锁式螺纹
外部密封圈，可防止灰尘进入系统
Parker QHPA系列 – 阴接头
碳钢 - 24o锥 |
型号 |
本体尺寸inch |
工作压力bar |
螺纹A |
钢管外径A1 mm |
系列* |
六角HEX mm |
六角HEX1 mm |
总长L mm |
尾端长度L1 mm |
QHPA53-D6X2-C |
3/8 |
450 |
M14×1.5 |
8 |
L |
22 |
24 |
62 |
10 |
QHPA53-D6X3-C |
3/8 |
450 |
M16×1.5 |
10 |
L |
22 |
24 |
63 |
11 |
QHPA53-D7X3-C |
3/8 |
450 |
M18×1.5 |
10 |
S |
22 |
30 |
64 |
12 |
QHPA53-D7X4-C |
3/8 |
450 |
M20×1.5 |
12 |
S |
22 |
24 |
64 |
12 |
QHPA54-D6X4-C |
1/2 |
400 |
M18×1.5 |
12 |
L |
30 |
30 |
68 |
11 |
QHPA54-D6X5-C |
1/2 |
400 |
M22×1.5 |
15 |
L |
30 |
30 |
69 |
12 |
QHPA54-D7X5-C |
1/2 |
400 |
M22×1.5 |
14 |
S |
30 |
30 |
71 |
14 |
QHPA54-D7X6-C |
1/2 |
400 |
M24×1.5 |
16 |
S |
30 |
30 |
71 |
14 |
QHPA56-D6X6-C |
3/4 |
370 |
M26×1.5 |
18 |
L |
41 |
41 |
95 |
12 |
QHPA56-D6X7-C |
3/4 |
250 |
M30×2 |
22 |
L |
41 |
41 |
97 |
14 |
QHPA56-D7X7-C |
3/4 |
370 |
M30×2 |
20 |
S |
41 |
41 |
99 |
16 |
QHPA56-D7X8-C |
3/4 |
370 |
M36×2 |
25 |
S |
41 |
41 |
101 |
18 |
QHPA58-D7X9-C |
1 |
300 |
M42×2 |
30 |
S |
55 |
65 |
114 |
20 |
碳钢 - 24o锥隔板式 |
型号 |
本体尺寸inch |
工作压力
bar |
螺纹A |
钢管外径A1 mm |
系列* |
六角HEX mm |
六角HEX1 mm |
总长L mm |
尾端长度L1 mm |
QHPA53-E6X2-C |
3/8 |
450 |
M14×1.5 |
8 |
L |
22 |
24 |
76 |
25 |
QHPA53-E6X3-C |
3/8 |
450 |
M16×1.5 |
10 |
L |
22 |
24 |
78 |
26 |
QHPA53-E7X4-C |
3/8 |
450 |
M20×1.5 |
12 |
S |
22 |
24 |
78 |
27 |
QHPA54-E6X4-C |
1/2 |
400 |
M18×1.5 |
12 |
L |
30 |
30 |
87 |
30 |
QHPA54-E6X5-C |
1/2 |
400 |
M22×1.5 |
15 |
L |
30 |
30 |
84 |
27 |
QHPA54-E7X6-C |
1/2 |
400 |
M24×1.5 |
16 |
S |
30 |
30 |
85 |
29 |
QHPA56-E6X6-C |
3/4 |
370 |
M26×1.5 |
18 |
L |
41 |
41 |
115 |
32 |
QHPA56-E7X7-C |
3/4 |
370 |
M30×2 |
20 |
S |
41 |
41 |
121 |
38 |
QHPA56-E7X8-C |
3/4 |
370 |
M36×2 |
25 |
S |
41 |
41 |
121 |
38 |
QHPA58-E7X9-C |
1 |
300 |
M42×2 |
30 |
S |
55 |
65 |
134 |
40 |
*L:轻系列；S:重系列
Parker QHPA系列 – 阳接头
碳钢 - 24o锥 |
型号 |
本体尺寸inch |
工作压力bar |
螺纹A |
钢管外径A1 mm |
系列* |
六角HEX mm |
六角HEX1 mm |
总长L mm |
尾端长度L1 mm |
最大直径D mm |
QHPA13-D6X2-C |
3/8 |
450 |
M14×1.5 |
8 |
L |
22 |
30 |
59 |
10 |
34 |
QHPA13-D6X3-C |
3/8 |
450 |
M16×1.5 |
10 |
L |
22 |
30 |
60 |
11 |
34 |
QHPA13-D7X3-C |
3/8 |
450 |
M18×1.5 |
10 |
S |
22 |
30 |
61 |
12 |
34 |
QHPA13-D7X4-C |
3/8 |
450 |
M20×1.5 |
12 |
S |
22 |
30 |
61 |
12 |
34 |
QHPA14-D6X4-C |
1/2 |
400 |
M18×1.5 |
12 |
L |
30 |
36 |
62 |
11 |
42 |
QHPA14-D6X5-C |
1/2 |
400 |
M22×1.5 |
15 |
L |
30 |
36 |
63 |
12 |
42 |
QHPA14-D7X5-C |
1/2 |
400 |
M22×1.5 |
14 |
S |
32 |
36 |
65 |
14 |
42 |
QHPA14-D7X6-C |
1/2 |
400 |
M24×1.5 |
16 |
S |
30 |
36 |
65 |
14 |
42 |
QHPA16-D6X6-C |
3/4 |
370 |
M26×1.5 |
18 |
L |
41 |
50 |
79 |
12 |
55 |
QHPA16-D6X7-C |
3/4 |
250 |
M30×2 |
22 |
L |
41 |
50 |
81 |
14 |
55 |
QHPA16-D7X7-C |
3/4 |
370 |
M30×2 |
20 |
S |
41 |
50 |
82 |
16 |
55 |
QHPA16-D7X8-C |
3/4 |
370 |
M36×2 |
25 |
S |
41 |
50 |
85 |
18 |
55 |
QHPA18-D7X9-C |
1 |
300 |
M42×2 |
30 |
S |
55 |
80 |
118 |
20 |
85 |
碳钢 - 24o锥隔板式 |
型号 |
本体尺寸inch |
工作压力bar |
螺纹A |
钢管外径
A1 mm |
系列* |
六角HEX mm |
六角HEX1 mm |
总长L mm |
尾端长度L1 mm |
最大直径D mm |
QHPA13-E6X2-C |
3/8 |
450 |
M14×1.5 |
8 |
L |
22 |
30 |
74 |
25 |
34 |
QHPA13-E6X3-C |
3/8 |
450 |
M16×1.5 |
10 |
L |
22 |
30 |
75 |
26 |
34 |
QHPA13-E7X4-C |
3/8 |
450 |
M20×1.5 |
12 |
S |
22 |
30 |
76 |
27 |
34 |
QHPA14-E6X4-C |
1/2 |
400 |
M18×1.5 |
12 |
L |
30 |
36 |
81 |
30 |
42 |
QHPA14-E6X5-C |
1/2 |
400 |
M22×1.5 |
15 |
L |
30 |
36 |
78 |
27 |
42 |
QHPA14-E7X6-C |
1/2 |
400 |
M24×1.5 |
16 |
S |
30 |
36 |
80 |
29 |
42 |
QHPA16-E6X6-C |
3/4 |
370 |
M26×1.5 |
18 |
L |
41 |
50 |
102 |
27 |
55 |
QHPA16-E7X7-C |
3/4 |
370 |
M30×2 |
20 |
S |
41 |
50 |
104 |
27 |
55 |
QHPA16-E7X8-C |
3/4 |
370 |
M36×2 |
25 |
S |
41 |
50 |
105 |
28 |
55 |
QHPA18-E7X9-C |
1 |
300 |
M42×2 |
30 |
S |
55 |
80 |
138 |
40 |
85 |
QHPA系列 – 防尘盖
| 阴接头防尘塞 |
型号 |
本体尺寸inch |
材质 |
QHPA13-DC |
3/8 |
红色塑料 |
QHPA14-DC |
1/2 |
红色塑料 |
QHPA16-DC |
3/4 |
红色塑料 |
QHPA18-DC |
1 |
红色塑料 |
阳接头防尘塞 |
型号 |
本体尺寸inch |
材质 |
QHPA53-DP |
3/8 |
红色塑料 |
QHPA54-DP |
1/2 |
红色塑料 |
QHPA56-DP |
3/4 |
红色塑料 |
QHPA58-DP |
1 |
红色塑料 |
