Parker 71 Series 高压平面快速接头
Snap-tite 71 Series High Pressure, Push-to-Connect Non-Spill Quick Couplings
SNAP-TITE 71系列阴接头，高压不锈钢，无溢漏型快换接头，本体尺寸可至2寸，压力可达10,000 PSI
SNAP-TITE 71系列-高压不锈钢无溢漏型快换阳接头，本体尺寸可至2英寸，压力（液压）可达10,000 PSI
派克无溢漏型快换阴接头和阳接头，使用高压不锈钢材料，广泛用于液压管路需要快速简单地连接或者断开的各种液压应用中，可实现最小的溢流量。Snap-tite 71系列快换阴接头可承受压力（液压）高达10,000 psi ，与 Snap-tite 71系列快换阳接头配合连接。Snap-tite 71系列快换阳接头可承受压力（液压）高达10,000 psi ，与 Snap-tite 71系列快换阴接头配合连接。该系列快换接头是双截止，无溢漏型，使用推动式快速连接，用于高压应用场合。快换阴接头和阳接头供货范围广，本体尺寸可达2寸，材料可选包括碳钢，316不锈钢，以及高压不锈钢。
注意：71-3形式的快换阴接头及阳接头可与先前 Snap-tite设计的母头与公头进行互换，可互换的规格包括3/8", 1/2", 以及 3/4"。旧设计的公头与母头 (71-2C16 and 71-2N16) 不可与71-3设计互换。

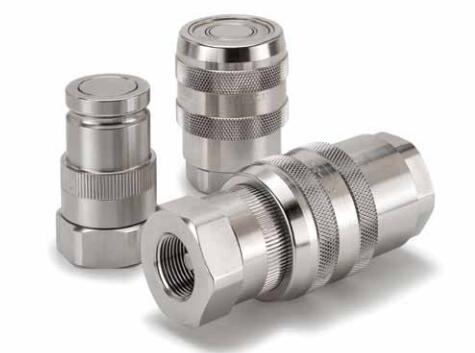

Parker’s Snap-tite 71 Series couplings
Snap-tite 71 Series High Pressure, Push-to-Connect Non Spill-Quick Couplings
技术特点：
- 本体尺寸：1/4” – 2”
- 材料：不锈钢，316 不锈钢，高压不锈钢
- 尾端连接：NPTF 内螺纹，SAE 内螺纹
- 可选密封：丁腈橡胶，氟橡胶，三元乙丙橡胶
- 其他母接头订货可选：可带套筒锁
市场：
- 工业
- 石油和天然气
- 建筑
特性/优点：
- 推动式连接使得连接方便可靠
- 耐腐蚀的 316不锈钢和高压不锈钢材料可供选择，满足苛刻的应用
- 无溢漏阀芯设计使断开时流体损失降低到最小，以减少对环境的污染，避免因泄漏产生的安全隐患。
- 平齐端面的阀芯设计可以在进行管路连接时，保证空气进入系统最小。
性能特点
最大工作压力 (PSI) 高达 10,000
密封材料 丁腈橡胶
媒介 液压
半联轴器 阴接头
最低工作温度 (F) -40
最高工作温度 (F) 250
阀门样式 无溢流型
电镀 镀锌，白色三价铬钝化
应用 液压无溢流型
套管类型 推拉式连接
锁定机制 锁止钢球
应用范围：
- 工厂设备
- 石油勘探和生产
- 建筑设备
LITERATURE AND REFERENCE MATERIALS
- Snap-tite 71 Series Catalog
- Snap-tite 71 Series Product Bulletin
Snap-tite 71 Series Couplers (hydraulic) up to 10,000 psi connect with Snap-tite 71 Series Nipples.These are double shut-off, non-spill, push to connect quick couplings for high pressure applications. Couplers and nipples are available in a wide range of sizes up to 2 inch with material options including steel, 316 stainless steel, or high pressure stainless steel.
Parker's Snap-tite 71 Series couplings
HIGH PRESSURE STAINLESS, NON-SPILL QUICK COUPLINGS, SIZES TO 2 INCH, (HYDRAULIC) UP TO 10,000 PSI - SNAP-TITE 71 SERIES COUPLERS
Parker's high pressure stainless steel, non-spill quick couplers and nipples
71系列
密封材料及温度范围：丁晴橡胶：-40℃～+100℃
本体材料： 碳钢
316不锈钢
高压力不锈钢
优势与优点：符合Snap tite标准要求
平齐端面阀芯，无溢流
快插式连接
标配套筒锁
可选碳钢及316不锈钢材料
Parker’s Snap-tite 71系列 – 阴接头
碳钢材质 |
型号 |
本体尺寸 inch |
工作压力 bar |
螺纹
A |
六角
HEX mm |
总长
L mm |
最大直径
D mm |
71-3C4-4F |
1/4 |
689 |
1/4-18NPTF |
15/16 |
50 |
19 |
71-3C4-4RP |
1/4 |
689 |
G 1/4 |
15/16 |
50 |
25 |
71-3C6-6F |
3/8 |
689 |
3/8-18NPTF |
1 3/16 |
60 |
27 |
71-3C6-6RP |
3/8 |
689 |
G 3/8 |
1 3/16 |
60 |
32 |
71-3C8-8F |
1/2 |
689 |
1/2-14NPTF |
1 1/2 |
71 |
32 |
71-3C8-8RP |
1/2 |
689 |
G 1/2 |
1 1/2 |
71 |
30 |
71-3C12-12F |
3/4 |
517 |
3/4-14NPTF |
1 3/4 |
78 |
40 |
71-3C12-12RP |
3/4 |
517 |
G 3/4 |
1 3/4 |
78 |
40 |
71-3C16-16F |
1 |
517 |
1-11 1/2NPTF |
2 |
85 |
36 |
71-3C16-16RP |
1 |
517 |
G 1 |
2 |
85 |
40 |
71-3C16-20F |
1 |
517 |
1 1/4-11 1/2NPTF |
2 |
94 |
50 |
71-3C16-20RF |
1 |
517 |
G 1 1/4 |
2 |
94 |
50 |
71-1C32-24F |
2 |
344 |
1 1/2-11 1/2NPTF |
3 3/8 |
158 |
50 |
71-1C32-24RP |
2 |
344 |
G 1 1/2 |
3 3/8 |
158 |
60 |
71-1C32-32F |
2 |
344 |
2-11 1/2NPTF |
3 3/8 |
158 |
60 |
71-1C32-32RP |
2 |
344 |
G 2 |
3 3/8 |
158 |
60 |
不锈钢 |
型号 |
本体尺寸 inch |
工作压力
bar |
螺纹A |
六角
HEX mm |
总长
L mm |
最大直径
D mm |
S71-3C4-4F |
1/4 |
344 |
1/4-18NPSF |
15/16 |
50 |
19 |
S71-3C4-4RP |
1/4 |
344 |
G 1/4 |
15/16 |
50 |
25 |
S71-3C6-6F |
3/8 |
344 |
3/8-18NPSF |
1 3/16 |
60 |
27 |
S71-3C6-6RP |
3/8 |
344 |
G 3/8 |
1 3/16 |
60 |
32 |
S71-3C8-8F |
1/2 |
344 |
1/2-14NPSF |
1 1/2 |
71 |
32 |
S71-3C8-8RP |
1/2 |
344 |
G 1/2 |
1 1/2 |
71 |
30 |
S71-3C12-12F |
3/4 |
344 |
3/4-14NPSF |
1 3/4 |
78 |
40 |
S71-3C12-12RP |
3/4 |
344 |
G 3/4 |
1 3/4 |
78 |
40 |
S71-3C16-16F |
1 |
275 |
1-11 1/2NPSF |
2 |
85 |
36 |
S71-3C16-16RP |
1 |
275 |
G 1 |
2 |
85 |
40 |
S71-3C16-20F |
1 |
275 |
1 1/4-11 1/2NPT |
2 |
94 |
50 |
S71-3C16-20RF |
1 |
275 |
G 1 1/4 |
2 |
94 |
50 |
S71-1C32-24F |
2 |
206 |
1 1/2-11 1/2NPT |
3 3/8 |
158 |
50 |
S71-1C32-24RP |
2 |
206 |
G 1 1/2 |
3 3/8 |
158 |
60 |
S71-1C32-32F |
2 |
206 |
2-11 1/2NPT |
3 3/8 |
158 |
60 |
S71-1C32-32RP |
2 |
206 |
G 2 |
3 3/8 |
158 |
60 |
高压力不锈钢 |
型号 |
本体尺寸 inch |
工作压力
bar |
螺纹A |
六角
HEX mm |
总长
L mm |
最大直径
D mm |
SH71-3C4-4F |
1/4 |
689 |
1/4-18NPSF |
15/16 |
50 |
19 |
SH71-3C4-4RP |
1/4 |
689 |
G 1/4 |
15/16 |
50 |
25 |
SH71-3C6-6F |
3/8 |
689 |
3/8-18NPSF |
1 3/16 |
60 |
27 |
SH71-3C6-6RP |
3/8 |
689 |
G 3/8 |
1 3/16 |
60 |
32 |
SH71-3C8-8F |
1/2 |
689 |
1/2-14NPSF |
1 1/2 |
71 |
32 |
SH71-3C8-8RP |
1/2 |
689 |
G 1/2 |
1 1/2 |
71 |
30 |
SH71-3C12-12F |
3/4 |
517 |
3/4-14NPSF |
1 3/4 |
78 |
40 |
SH71-3C12-12RP |
3/4 |
517 |
G 3/4 |
1 3/4 |
78 |
40 |
SH71-3C16-16F |
1 |
517 |
1-11 1/2NPSF |
2 |
85 |
36 |
SH71-3C16-16RP |
1 |
517 |
G 1 |
2 |
85 |
40 |
SH71-3C16-20F |
1 |
517 |
1 1/4-11 1/2NPT |
2 |
94 |
50 |
SH71-3C16-20RF |
1 |
517 |
G 1 1/4 |
2 |
94 |
50 |
SH71-1C32-24F |
2 |
344 |
1 1/2-11 1/2NPT |
3 3/8 |
158 |
50 |
SH71-1C32-24RP |
2 |
344 |
G 1 1/2 |
3 3/8 |
158 |
60 |
SH71-1C32-32F |
2 |
344 |
2-11 1/2NPT |
3 3/8 |
158 |
60 |
SH71-1C32-32RP |
2 |
344 |
G 2 |
3 3/8 |
158 |
60 |
Parker’s Snap-tite 71系列 – 阳接头
碳钢 |
型号 |
本体尺寸 inch |
工作压力 bar |
螺纹A |
六角HEX mm |
总长L mm |
最大直径D mm |
71-3N4-4F |
1/4 |
689 |
1/4-18NPTF |
13/16 |
47 |
23 |
71-3N4-4RP |
1/4 |
689 |
G 1/4 |
13/16 |
47 |
23 |
71-3N6-6F |
3/8 |
689 |
3/8-18NPTF |
1 |
59 |
29 |
71-3N6-6RP |
3/8 |
689 |
G 3/8 |
1 |
59 |
29 |
71-3N8-8F |
1/2 |
689 |
1/2-14NPTF |
1 1/2 |
61 |
44 |
71-3N8-8RP |
1/2 |
689 |
G 1/2 |
1 1/2 |
61 |
44 |
71-3N12-12F |
3/4 |
517 |
3/4-14NPTF |
1 3/4 |
76 |
51 |
71-3N12-12RP |
3/4 |
517 |
G 3/4 |
1 3/4 |
76 |
51 |
71-3N16-16F |
1 |
517 |
1-11 1/2NPTF |
1 7/8 |
82 |
55 |
71-3N16-16RP |
1 |
517 |
G 1 |
1 7/8 |
82 |
55 |
71-3N16-20F |
1 |
517 |
1 1/4-11 1/2NPTF |
2 |
89 |
58 |
71-3N16-20RF |
1 |
517 |
G 1 1/4 |
2 |
89 |
58 |
71N32-24F |
2 |
344 |
1 1/2-11 1/2NPTF |
3 1/4 |
115 |
95 |
71N32-24RP |
2 |
344 |
G 1 1/2 |
3 1/4 |
115 |
95 |
71N32-32F |
2 |
344 |
2-11 1/2NPTF |
3 1/4 |
119 |
95 |
71N32-32RP |
2 |
344 |
G 2 |
3 1/4 |
119 |
95 |
不锈钢 |
型号 |
本体尺寸 inch |
工作压力
bar |
螺纹A |
六角HEX mm |
总长L mm |
最大直径D mm |
S71-3N4-4F |
1/4 |
344 |
1/4-18NPSF |
13/16 |
47 |
23 |
S71-3N4-4RP |
1/4 |
344 |
G 1/4 |
13/16 |
47 |
23 |
S71-3N6-6F |
3/8 |
344 |
3/8-18NPSF |
1 |
59 |
29 |
S71-3N6-6RP |
3/8 |
344 |
G 3/8 |
1 |
59 |
29 |
S71-3N8-8F |
1/2 |
344 |
1/2-14NPSF |
1 1/2 |
61 |
44 |
S71-3N8-8RP |
1/2 |
344 |
G 1/2 |
1 1/2 |
61 |
44 |
S71-3N12-12F |
3/4 |
344 |
3/4-14NPSF |
1 3/4 |
76 |
51 |
S71-3N12-12RP |
3/4 |
344 |
G 3/4 |
1 3/4 |
76 |
51 |
S71-3N16-16F |
1 |
275 |
1-11 1/2NPSF |
1 7/8 |
82 |
55 |
S71-3N16-16RP |
1 |
275 |
G 1 |
1 7/8 |
82 |
55 |
S71-3N16-20F |
1 |
275 |
1 1/4-11 1/2NPT |
2 |
89 |
58 |
S71-3N16-20RF |
1 |
275 |
G 1 1/4 |
2 |
89 |
58 |
S71N32-24F |
2 |
206 |
1 1/2-11 1/2NPT |
3 1/4 |
115 |
95 |
S71N32-24RP |
2 |
206 |
G 1 1/2 |
3 1/4 |
115 |
95 |
S71N32-32F |
2 |
206 |
2-11 1/2NPT |
3 1/4 |
119 |
95 |
S71N32-32RP |
2 |
206 |
G 2 |
3 1/4 |
119 |
95 |
高压不锈钢 |
型号 |
本体尺寸
inch |
工作压力 bar |
螺纹A |
六角HEX mm |
总长L mm |
最大直径D mm |
SH71-3N4-4F |
1/4 |
689 |
1/4-18NPSF |
13/16 |
47 |
23 |
SH71-3N4-4RP |
1/4 |
689 |
G 1/4 |
13/16 |
47 |
23 |
SH71-3N6-6F |
3/8 |
689 |
3/8-18NPSF |
1 |
59 |
29 |
SH71-3N6-6RP |
3/8 |
689 |
G 3/8 |
1 |
59 |
29 |
SH71-3N8-8F |
1/2 |
689 |
1/2-14NPSF |
1 1/2 |
61 |
44 |
SH71-3N8-8RP |
1/2 |
689 |
G 1/2 |
1 1/2 |
61 |
44 |
SH71-3N12-12F |
3/4 |
517 |
3/4-14NPSF |
1 3/4 |
76 |
51 |
SH71-3N12-12RP |
3/4 |
517 |
G 3/4 |
1 3/4 |
76 |
51 |
SH71-3N16-16F |
1 |
517 |
1-11 1/2NPSF |
1 7/8 |
82 |
55 |
SH71-3N16-16RP |
1 |
517 |
G 1 |
1 7/8 |
82 |
55 |
SH71-3N16-20F |
1 |
517 |
1 1/4-11 1/2NPT |
2 |
89 |
58 |
SH71-3N16-20RF |
1 |
517 |
G 1 1/4 |
2 |
89 |
58 |
SH71N32-24F |
2 |
344 |
1 1/2-11 1/2NPT |
3 1/4 |
115 |
95 |
SH71N32-24RP |
2 |
344 |
G 1 1/2 |
3 1/4 |
115 |
95 |
SH71N32-32F |
2 |
344 |
2-11 1/2NPT |
3 1/4 |
119 |
95 |
SH71N32-32RP |
2 |
344 |
G 2 |
3 1/4 |
119 |
95 |
71系列 – 防尘盖
| 阴接头防尘塞 |
阳接头防尘塞 |
型号 |
本体尺寸
inch |
材质 |
型号 |
本体尺寸
inch |
材质 |
71-3PCC-4 |
1/4 |
橡胶 |
71-3PNC-4 |
1/4 |
橡胶 |
71-3PCC-6 |
3/8 |
橡胶 |
71-3PNC-6 |
3/8 |
橡胶 |
71-3PCC-8 |
1/2 |
橡胶 |
71-3PNC-8 |
1/2 |
橡胶 |
71-3PCC-12 |
3/4 |
橡胶 |
71-3PNC-12 |
3/4 |
橡胶 |
71-3PCC-16 |
1 |
橡胶 |
71-3PNC-16 |
1 |
橡胶 |
Snap-tite CNG快速接头 71-3N16-16F
CNG加气母站 子站 加气机 CNG槽车 长管拖车 CNG撬装设备配套快速接头
snap-tite cng快速接头
Snap-tite 71系列快换接头是专门为CNG行业设计的， 采用专用密封材质。Snap-tite拉断阀是专门用于CNG汽车加气的，可以与CGV1标准的任何加气设备配合使用。
技术指标
规格型号： 3/4″、1″
工作压力：4000psi(248bar)
工作温度：-40℃-121℃
爆破压力：16000psi（碳钢）、12000psi（不锈钢）
材 质：碳钢表面镀锌，303、316不锈钢
连接形式：NPT
CNG快速接头 71-3N16-16F 压力520bar
CNG快速接头 71-3C16-16F 压力520bar
CNG快速接头 72C16-16F 压力280bar
CNG快速接头 72N16-16F 压力280bar
CNG快速接头 72C6-6F 压力345bar
CNG快速接头 72N6-6F 压力345bar
CNG快速接头 71-3N16-16F适用于CNG槽车卸车软管系统配套使用。
Snap-tite 71-3N16-16F CNG快速接头
Snap-tite 71-3C16-16F CNG快速接头
Snap-tite 71系列快换接头是专门为CNG行业设计的， 采用专用密封材质。Snap-tite拉断阀是专门用于CNG汽车加气的，可以与CGV1标准的任何加气设备配合使用。
技术指标
规格型号： 1″
工作压力：7500psi (517bar)
工作温度：-40℃-121℃
爆破压力：16000psi（碳钢）、12000psi（不锈钢）
材 质：碳钢表面镀锌，303、316不锈钢
连接形式：NPT
CNG快速接头 71-3N16-16F
CNG快速接头 71-3C16-16F
CNG快速接头 72C16-16F
CNG快速接头 72N16-16F
CNG快速接头 1寸平面： 71-3N16-16F/71-3C16-16F,190套现货 ,1寸球锁：72C16-16F/72N16-16F 50套现货,1" 快速接头:H8-62/H8-63 ，50套现货，1" 球锁 8HP36/8KP36， 50套现货。
CNG快速接头 71-3N16-16F适用于CNG槽车卸车软管系统配套使用。CNG快速接头 71-3N16-16F适用于CNG槽车卸车软管系统配套使用。CNG加气母站 子站 加气机 CNG槽车 长管拖车 CNG撬装设备配套快速接头 snap-tite cng快速接头
应 用：
液压、化工设备，特别适用于液压测试设备，耐疲劳和洁净度要求较高的场合。
对象客户：北京长空，重庆耐得，廊坊安瑞科
Technical Characteristics:
- Sizes: 1/4” – 2”
- Materials: Steel, 316 Stainless Steel, High Pressure Stainless Steel
- Port Ends: Female NPTF, Female SAE
- Seal Options: Nitrile, Fluorocarbon, Ethylene Propylene
- Other Coupler options include: Sleeve Lock
Markets:
- Industrial
- Oil and Gas
- Construction
- In-plant equipment
- Oil exploration and production
- Construction Equipment
Hydraulic Quick Couplings Categories
Parker H series Quick Couplings
Parker FEM/IF Series Quick Couplings
Parker FF series Quick Couplings
Parker Tema FF Series Quick Couplings
Parker 71 Series Quick Couplings
Parker 75 Series Quick Couplings
Parker HP Series Quick Couplings
Parker QHPA SeriesQuick Couplings
Parker 1163 Series
Parker 2600 Series
Parker 3000 Series
Parker 4000 Series
Parker 4200 Series
Parker 5000 Series
Parker NS Series
Parker Moldmate Series
Parker SM Series
Parker ST Series
Swivels
Parker FF/FC Series
Parker FEM/FEC Series
Parker 6100 Series Quick Couplings
Parker 60 Series
Parker 6600 Series
Parker 8200 Series
Parker Diagnostic Products
Parker Tema T series
|
fcg.cnmec@parkerdistribution.com.cn
