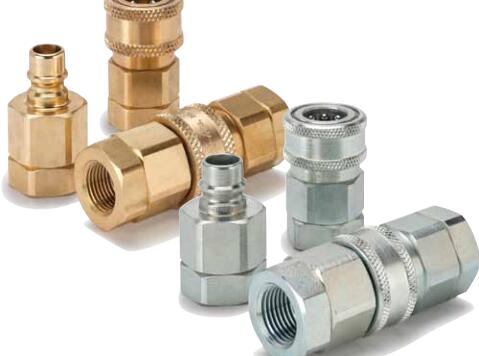

Parker Snap-tite H, IH & PH系列液压和气动快速接头
Parker Snap-tite H, IH & PH Series General Purpose Hydraulic and Pneumatic Quick Couplings



SNAP-TITE H 系列快换阴接头 - 多种尺寸，油口以及材料，多功能，承压（液压，流体）可达11,000 PSI。
SNAP-TITE H 系列快换阳接头 - 多种尺寸，油口以及材料，多功能，承压（液压，流体）可达11,000 PSI

Parker派克通用型快换阴接头以及阳接头有多种形式，可用于一系列应用，流体管路可达4英寸，能够用于快速以及简单地进行连接以及断开。Snap-tite H 系列快换阴接头承压（液压，流体）可达11,000 psi，能与Snap-tite H系列以及 PH系列阳接头进行配合连接。Snap-tite H 系列原创设计是真正的多功能用途快换接头。本体尺寸最高可达4英寸，该系列快换定制双截止，单截止以及全流量类型。该系列快换尾端螺纹可定制外螺纹以及内螺纹形式，该系列尺寸范围最广，使得Snap-tite H 系列是需要进行快速连接的多种应用的理想选择。Snap-tite H系列快换阳接头承压（液压，流体）可达 11,000psi，能与Snap-tite H 系列以及 PH 系列阴接头进行配合连接。Snap-tite H系列原创设计是真正的多功能用途快换接头。本体尺寸最高可达4”，该系列快换定制双截止，单截止以及全流量类型。该系列快换尾端螺纹可定制外螺纹以及内螺纹形式，该系列尺寸范围最广，使得Snap-titeH系列是需要进行快速连接的多种应用的理想选择。

双截止或者单截止形式-快换阴接头以及阳接头可以定制带阀或者不带阀形式，并以任意形式进行组合连接。

全流量形式-使用全流量，不带阀形式时，阴接头以及阳接头均不带阀，额定压力最高可达 11,000 psi。

可选带压连接形式-可选择，压力下连接形式 -PH 系列阴接头，允许与H系列带阀的阳接头进行连接，可用于背压情况下的连接，背压释放器在PH系列阴接头这一侧。我们推荐在进行连接时，只有其中一头而非两端（阴接头或者阳接头）是 PH 系列。


Parker Snap-tite H, IH & PH Series General Purpose Hydraulic and Pneumatic Quick Couplings
SNAP-TITE H系列快换接头 PDF Catalog



技术特点：
- 尺寸范围：1/4” – 4”
- 材料：碳钢，铝，黄铜，316不锈钢
- 尾端连接: NPT 外螺纹, NPTF内螺纹，SAE内螺纹，SAE37度锥扩口外螺纹
- 密封选择：丁腈橡胶，氟橡胶，三元乙丙橡胶

市场：
- 工业设备
- 建筑机械
- 石油和天然气
- 农机

特点/优点：
- Snap-tite H 系列原创设计是真正的多功能用途快换接头，能用于多种应用之中
- 尺寸范围广，最高可达4英寸
- 快换阴接头以及阳接头可以定制带阀或者不带阀形式，并以任意形式进行组合连接
- PH 系列带背压释放器，当管路因为热膨胀效应而引起背压时，可使用 PH 系列进行连接
- 外螺纹尾端连接选项,增加了其多样性
- 可选的套筒锁有助于防止意外断开情况发生

性能特点

最大工作压力 (PSI) 350 至 6500
密封材料 丁腈橡胶，氟橡胶
媒介 液压
半联轴器 阴接头
最低工作温度 (F) -40 至 -15
最高工作温度 (F) 250 至 400
阀门样式 不带阀，锥阀
套管类型 不带阀，锥阀
锁定机制 手动套筒
电镀 碳钢三价铬镀锌
应用 一般用途液压管

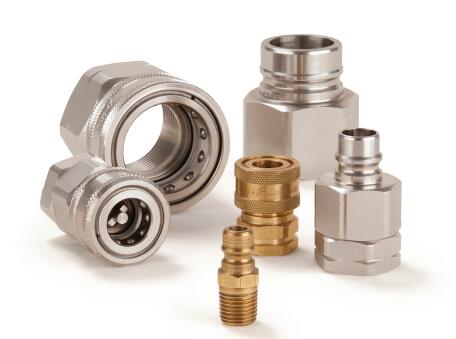

Parker Snap-tite H, IH & PH系列系列

密封材料及温度范围：丁晴橡胶：-40℃至+100℃
本体材料：碳钢
不锈钢
优势与优点：符合Snap tite标准要求
Sizes 1/4"-6"，最大尺寸可达6＂
可选碳钢及316不锈钢材料
可选带套筒锁型式

应用：
- 工业液压管路
- 食品和化学过程处理
- 水和冷却液管路
- 高压流体输送
- 工程机械设备
- 清洁设备

LITERATURE AND REFERENCE MATERIALS
- Snap-tite H Series Catalog
- Snap-tite H Series Product Bulletin

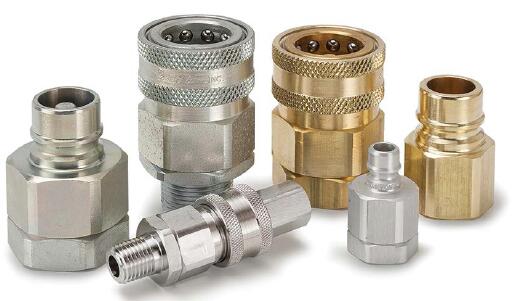

Snap-tite H & PH Series Hydraulic Quick Couplings
Many Standard Configurations Suitable for Hydraulic and Pneumatic Applications:

Snap-tite H Series couplings have been proven by years of use on hydraulic and pneumatic applications. H Series is best suited for general purpose fluid applications where either single or double shut-off valving is desired. A wide range of
sizes, materials and end configurations are available.

PH version couplers and nipples are valved with a connect-under-pressure feature. These steel couplers and nipples allow connection with H Series valved couplers and nippleswhen there is residual pressure on the PH coupler/nipple side.IH version couplers are steel with a cylindrical valve designed specifically for pneumatic use. When paired with an unvalved/plain H Series nipple, it functions as a durable single-shut-off connection.


Parker Snap-tite H系列 – 阴接头

碳钢

型号

本体尺寸inch

工作压力bar

螺纹A

六角HEX inch

六角HEX1 inch

总成L mm

最大直径D mm

VHC4-4F

1/4

448

1/4-18NPTF

7/8

7/8

42

26

VHC4-4RP

1/4

448

G 1/4

7/8

7/8

44

26

VHC6-6F

3/8

310

3/8-18NPTF

1

1

49

31

VHC6-6RP

3/8

310

G 3/8

1

1

49

31

VHC8-8F

1/2

276

1/2-14NPTF

1 3/16

1 3/16

53

36

VHC8-8RP

1/2

276

G 1/2

1 3/16

1 3/16

55

36

VHC12-12F

3/4

241

3/4-14NPTF

1 1/2

1 1/2

62

42

VHC12-12RP

3/4

241

G 3/4

1 1/2

1 1/2

63

42

VHC16-16F

1

138

1-11 1/2NPTF

1 7/8

1 7/8

68

51

VHC16-16RP

1

138

G 1

1 7/8

1 7/8

68

51

VHC20-20F

1 1/4

121

1 1/4-11 1/2NPT

2

2

90

56

VHC20-20RP

1 1/4

121

G 1 1/4

2

2

90

56

VHC24-24F

1 1/2

103

1 1/2-11 1/2NPT

2 3/4

2 1/2

83

70

VHC24-24RP

1 1/2

103

G 1 1/2

2 3/4

2 1/2

83

70

VHC32-32F

2

103

2-11 1/2NPT

3 3/4

3 1/2

100

89

VHC32-32RP

2

103

G 2

3 3/4

3 1/2

100

89

VHC40-40F

2 1/2

69

2 1/2-8NPT

4 1/2

4

115

115

VHC48-48RP

3

52

3-8NPT

4 3/4

4 3/4

121

138

VHC64-64F

4

34

4-8NPT

6 3/4

6

145

172





316不锈钢

型号

本体尺寸inch

工作压力bar

螺纹A

六角HEX inch

六角HEX1 inch

总成L mm

最大直径D mm

SVHC4-4F

1/4

345

1/4-18NPTF

7/8

7/8

42

26

SVHC4-4RP

1/4

345

G 1/4

7/8

7/8

44

26

SVHC6-6F

3/8

276

3/8-18NPTF

1

1

49

31

SVHC6-6RP

3/8

276

G 3/8

1

1

49

31

SVHC8-8F

1/2

259

1/2-14NPTF

1 3/16

1 3/16

53

36

SVHC8-8RP

1/2

259

G 1/2

1 3/16

1 3/16

55

36

SVHC12-12F

3/4

138

3/4-14NPTF

1 1/2

1 1/2

62

42

SVHC12-12RP

3/4

138

G 3/4

1 1/2

1 1/2

63

42

SVHC16-16F

1

138

1-11 1/2NPTF

1 7/8

1 7/8

68

51

SVHC16-16RP

1

138

G 1

1 7/8

1 7/8

68

51

SVHC20-20F

1 1/4

103

1 1/4-11 1/2NPT

2

2

90

56

SVHC20-20RP

1 1/4

103

G 1 1/4

2

2

90

56

SVHC24-24F

1 1/2

103

1 1/2-11 1/2NPT

2 3/4

2 1/2

83

70

SVHC24-24RP

1 1/2

103

G 1 1/2

2 3/4

2 1/2

83

70

SVHC32-32F

2

34

2-11 1/2NPT

3 3/4

3 1/2

100

89

SVHC32-32RP

2

34

G 2

3 3/4

3 1/2

100

89

SVHC40-40F

2 1/2

28

2 1/2-8NPT

4 1/2

4

115

115

SVHC48-48RP

3

28

3-8NPT

4 3/4

4 3/4

121

138

SVHC64-64F

4

21

4-8NPT

6 3/4

6

145

172



SNAP-TITE H系列 – 阳接头

碳钢

型号

本体尺寸inch

工作压力bar

螺纹A

六角HEX inch

六角HEX1 inch

总成L mm

最大直径D mm

VHN4-4F

1/4

448

1/4-18NPTF

7/8

7/8

41

26

VHN4-4RP

1/4

448

G 1/4

7/8

7/8

43

26

VHN6-6F

3/8

310

3/8-18NPTF

1

1

47

30

VHN6-6RP

3/8

310

G 3/8

1

1

47

30

VHN8-8F

1/2

276

1/2-14NPTF

1 3/16

1 3/16

51

35

VHN8-8RP

1/2

276

G 1/2

1 3/16

1 3/16

52

35

VHN12-12F

3/4

241

3/4-14NPTF

1 1/2

1 1/2

59

44

VHN12-12RP

3/4

241

G 3/4

1 1/2

1 1/2

60

44

VHN16-16F

1

138

1-11 1/2NPTF

1 7/8

1 7/8

65

55

VHN16-16RP

1

138

G 1

1 7/8

1 7/8

65

55

VHN20-20F

1 1/4

121

1 1/4-11 1/2NPT

2

2

87

59

VHN20-20RP

1 1/4

121

G 1 1/4

2

2

87

59

VHN24-24F

1 1/2

103

1 1/2-11 1/2NPT

2 3/4

2 1/2

79

81

VHN24-24RP

1 1/2

103

G 1 1/2

2 3/4

2 1/2

79

81

VHN32-32F

2

103

2-11 1/2NPT

3 3/4

3 1/2

95

110

VHN32-32RP

2

103

G 2

3 3/4

3 1/2

95

110

VHN40-40F

2 1/2

69

2 1/2-8NPT

4 1/2

4

110

132

VHN48-48RP

3

52

3-8NPT

4 3/4

4 3/4

119

140

VHN64-64F

4

34

4-8NPT

6 3/4

6

143

198



316不锈钢

型号

本体尺寸inch

工作压力bar

螺纹A

六角HEX inch

六角HEX1 inch

总成L mm

最大直径D mm

SVHN4-4F

1/4

345

1/4-18NPTF

7/8

7/8

41

26

SVHN4-4RP

1/4

345

G 1/4

7/8

7/8

43

26

SVHN6-6F

3/8

276

3/8-18NPTF

1

1

47

30

SVHN6-6RP

3/8

276

G 3/8

1

1

47

30

SVHN8-8F

1/2

259

1/2-14NPTF

1 3/16

1 3/16

51

35

SVHN8-8RP

1/2

259

G 1/2

1 3/16

1 3/16

52

35

SVHN12-12F

3/4

138

3/4-14NPTF

1 1/2

1 1/2

59

44

SVHN12-12RP

3/4

138

G 3/4

1 1/2

1 1/2

60

44

SVHN16-16F

1

138

1-11 1/2NPTF

1 7/8

1 7/8

65

55

SVHN16-16RP

1

138

G 1

1 7/8

1 7/8

65

55

SVHN20-20F

1 1/4

103

1 1/4-11 1/2NPT

2

2

87

59

SVHN20-20RP

1 1/4

103

G 1 1/4

2

2

87

59

SVHN24-24F

1 1/2

103

1 1/2-11 1/2NPT

2 3/4

2 1/2

79

81

SVHN24-24RP

1 1/2

103

G 1 1/2

2 3/4

2 1/2

79

81

SVHN32-32F

2

34

2-11 1/2NPT

3 3/4

3 1/2

95

110

SVHN32-32RP

2

34

G 2

3 3/4

3 1/2

95

110

SVHN40-40F

2 1/2

28

2 1/2-8NPT

4 1/2

4

110

132

SVHN48-48RP

3

28

3-8NPT

4 3/4

4 3/4

119

140

SVHN64-64F

4

21

4-8NPT

6 3/4

6

143

198



H系列 – 防尘盖

阴接头防尘塞

型号

本体尺寸 inch

材质

PDP-4

1/4

橡胶

PDP-6

3/8

橡胶

PDP-8

1/2

橡胶

PDP-12

3/4

橡胶

PDP-16

1

橡胶

AMPH-4

1/4

铝

AMPH-6

3/8

铝

AMPH-8

1/2

铝

AMPH-12

3/4

铝

AMPH-16

1

铝

AMPH-20

1 1/4

铝

AMPH-24

1 1/2

铝

AMPH-32

2

铝

AMPH-40

2-1/2

铝

AMPH-48

3

铝



阳接头防尘塞

型号

本体尺寸 inch

材质

PDC-4

1/4

橡胶

PDC-6

3/8

橡胶

PDC-8

1/2

橡胶

PDC-12

3/4

橡胶

PDC-16

1

橡胶

ADCH-4

1/4

铝

ADCH-6

3/8

铝

ADCH-8

1/2

铝

ADCH-12

3/4

铝

ADCH-16

1

铝

ADCH-20

1 1/4

铝

ADCH-24

1 1/2

铝

ADCH-32

2

铝

ADCH-40

2-1/2

铝

ADCH-48

3

铝
